１つ目
今年のマイクロウエーブミーティングで配布されたマイクロウエーブプログレスレポート２０１１の記事で逸見さんが書かれた音で聴くパワーメーターを参考にＳメーター回路に付けて見ました。
ＩＣは新日本無線のＮＪＭ４１５１Ｄですが同じ様に働きました。
Ｓメーターに応用した場合信号が弱くなって表示が不安定に成ってくると変換される音声がふらついて聞きづらくなったので入力に４．７μを入れました。
応答が遅くなりますが聴きやすくなりました。
フルスケールで２．５ＫＨｚにセットしました。
中々面白く記事に有る様に信号確認に色々応用出来そうです。
２つ目
アナログメーターは変化は見易いが、値を読むのが面倒です。
ノイズレベルから何ｄｂアップか−ｄｂｍからの逆算になって判りづらく、ノイズレベルの値も覚えて置く必要が有って何か良い方法がないか考えていました。
今回序に実験しました。

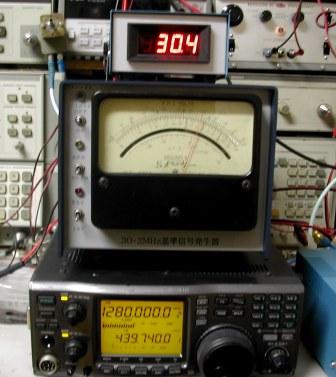

ＩＣ９１０のＳメーターのフルスケール時のアナログ電圧は約３Ｖ位ですが、これを秋月のデジタルメーターの２Ｖレンジで表示、スケールオーバーになるのを入力を約半分にして読み取り易い様に、校正用のＶＲを調整しました。
私のＩＣ９１０のＦＭでは１２８０Ｍ−１２０ｄｂｍ〜フルスケールの−７０ｄｂｍ位まで粗直線的に変化するので中々具合が良い。
トランスバーターを繋ぐと空Ｓの値が変わるのでデジタル計のアース側に電圧を加えてキャンセルしてこのレベルが００．０表示にセット出来る様にしました。
メーターの電源はＤＣ−ＤＣコンで別電源にします。
例えば−１２０ｄｂｍ入力時００．０表示にセットして−９０ｄｂｍを入力すると３０．３を表示し、−１２０ｄｂｍ〜−７０ｄｂｍの５０．０まで±１ｄｂ以内の誤差で表示しました。
間の細かな変化も±０．６ｄｂ位の間に入る様です。
ＳＧやＡＴＴの誤差も有りますが、中々具合が良いようです。
今年最後の実験になりました。
１３５ＧのＭＩＸで戦意喪失になっていましたが、新しい物を作ろうとクーネの基板を取り出した所、１４５〜２４１ＧＨｚの表示は同じですが、裏側の穴の大きさが前回作った物と異なる事に気が付きました。
前回も穴が１ｍｍ位で小さいなと思いつつ表の表示で共通と思い込んでいてそのまま使ってしまった様です。
表の表示は共通ですが、二種類有るようです。
ひょっとして感度が悪いのはこのせいかもと思うとまたやる気が出てきました。
来年のお楽しみと言う事で今年は気分の良い所で終わりにしたいと思っています。
明日はおせち料理作りに励みます。
日高郡 ＪＡ３ＣＶＦ 森本 清
|
|
|
|
