47Gアンプ切替器 三号機軸受改良  de JA3CVF  森本 清 Feb/04/2011

軸受と押さえ付け用バネの部分を分けてみました。
軸受部分を色々考えている内、アンプ下部の軸受に大きな間違いをしていました。
アンプの中心部に3mmのタップを切っていたのをタップをつぶして軸受にしましたが、本来はここに3mmのネジを切った心棒を固定して軸受はベース側に設ければアンプはそのままで色々な構造に出来た様です。もー遅いが・・・
今のままでも何とか使えていますが、考えが浅かったのを反省。
コグベルトとギャーモーターを探しに日本橋を見て回りましたが、使えそうな物が見つからなかった。
但し、見て回った成果も有って、ギャーの中心部の穴8mmにぴったり合うベアリングを見つけました。
外形8mm、内径3mm、厚み3mmです。
これをギャー部分に埋め込んで上から3mmの心棒を差し込む方法にしました。
押さえのバネは、心棒の周り四か所に取付ました。
この方法の一番の問題点は、下部の中心とベアリングの中心を合わせるのが難しく、時間が掛る。

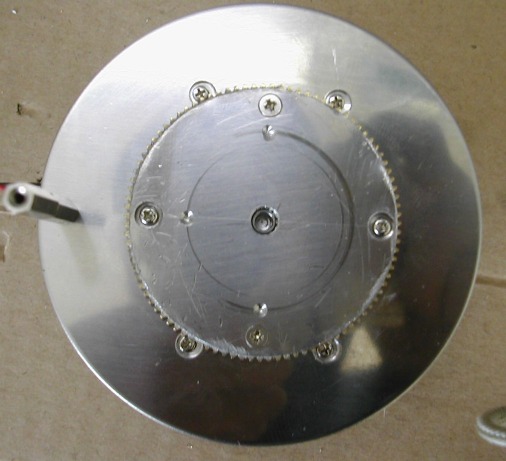

幸いアンプは円板についていて、ベアリング(ギャー)を円板に取り付けているので、ギャーの固定穴を大きくしておいて、回転しながら細かく修正していきました。
心棒を長めにして、どの方向でも心棒が軽く抜き差し出来る様に調整、芯がずれているとスムーズに抜き差し出来ない。

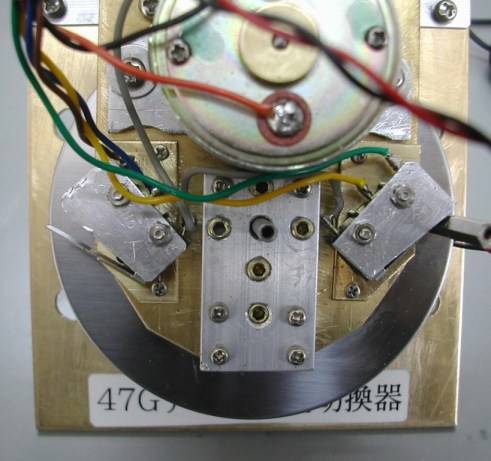

写真ではまだ長いままですが、完成すれば短くして、抜けない様にする予定。
後はストップ時のショックが大きいので、二点止めギャーの位置が途中でずれない様に思案中、接着する方法が簡単かな。
