前回１０ＭＨｚリファレンスを直接変調回路で実験しましたが、リニアリティーに問題が有るようでした。
その後、勝間さんから位相変調回路での報告が有ったので、リファレンス１０ＭＨｚで追試実験しました。
結果は良好で音声信号でも問題ない変調が掛りました。
今回は１０ＭＨｚでのＬ、Ｃの値が良く判らなかったので、教科書通りの回路で試しました。
http://www.gxk.jp/elec/musen/1ama/H12/html/H1212B02_.html
ここに基本的な解説が有ったので実験しました。

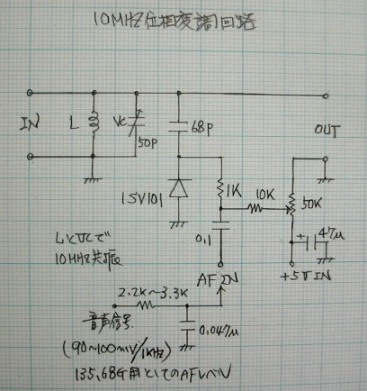

従って勝間さんと違って並列共振回路に成っています。
最初ここで解説しているＲを２ＫのＶＲで色々試しましたが、変調具合に余り関係なく、大きすぎて１０Ｍのレベルが下がるとＣ／Ｎが悪くなったのでＲは有りません。
また、ＬとＣは１０Ｍに共振する様に適当に選びました。
Ｌの値により変調の掛り具合は変わりますが、Ｃでは余り変わらず、全体としては大雑把な値でもＡＦ入力が少し多いか少なくてよい程度でした。
ダイオードは１ＳＶ１０１です。
バイアス電圧も適当で良い様ですが、０．５Ｖ位が一番良さそうだったので、０．５Ｖにしました。

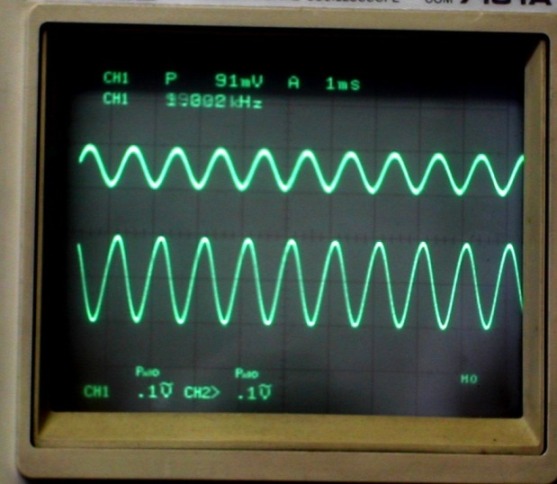

ポイントの周波数で過変調になるＡＦレベルを見ました。
５００Ｈｚ ０．２Ｖ位 １ＫＨｚ ０．１３Ｖ位 ２ＫＨｚ ０．０７Ｖ位 ３ＫＨｚ ０．０５Ｖ位でした。
従ってＩＤ信号の様な単一信号で１ＫＨｚなら０．１Ｖ〜０．１３Ｖ位で十分でした。
音声の様に色々な周波数が混ざっていると、教科書通りＡＦ回路に積分回路が要るようです。
実際、テレビの音声を入れて見ると、少しレベルを上げるとガサガサと雑音が出る。
２．２Ｋと０．０４７μの積分回路を通すと、十分実用に成った。
カットオフ周波数約１．５ＫＨｚ ３．３Ｋと０．０４７μでは１ＫＨｚ位となる計算です。
今回の回路での１０Ｍに対する挿入損失は０．１ｄｂと測定の誤差範囲で、１６Ｇ帯でのＣ／Ｎは変わらないようでした。

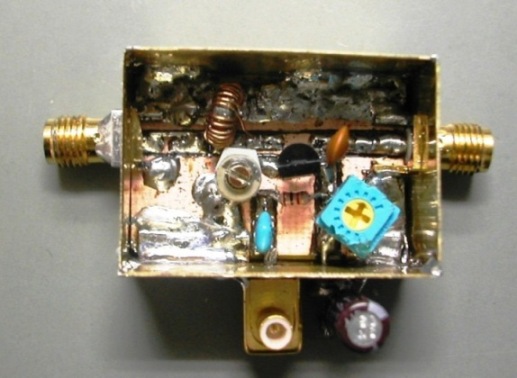

写真三枚添付
日高郡／堺市 ＪＡ３ＣＶＦ 森本 清
|
|
|
|
