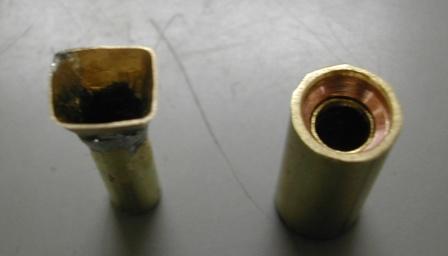

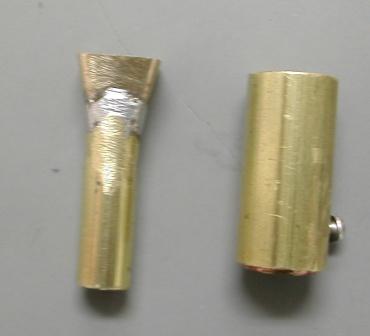

ＪＡ１ＯＤＡ横山さんの放射器を参考に方形の放射器を作って円形と比較しました。
Ｈ約８．５mm V６．５mm
Ｌ６mmの物です。
円形は外形１０mm、内径５mm、深さ５mmです。
放射角度は上手く測定出来ないので良く判りません。
今日は晴天でコンディションが良かったのかIC910 FMモードのSメータで両方とも同じ程度ピークで
ノイズレベルから５dbアップでした。
甲乙付け難いが、パイロット信号(約３５Ｍ先、高低差５Ｍ位)の受信では方形の方が６db強い。

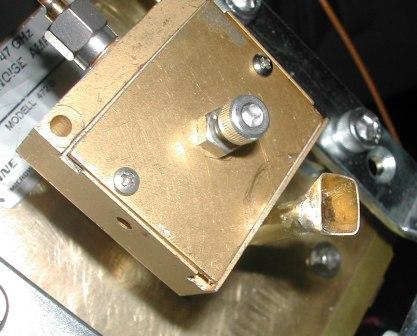

但し、写真の様に放射器を４５度程傾けています。
水平では差は有りません。
パイロット信号かオフセットアンテナの偏波面がよじれている模様。
放射器をこの様に回転して良い所が探れれば方形の方が有利なのかも知れません。
サンノイズは４５度程度回転してもレベルは変わらなかった。
次はＬをもう少し長くしたものを試したいと思います。
写真三枚添付
堺市 JA3CVF
森本清
|
|
|
|
