６０ｃｍオフセット直接放射、６０ｃｍパラボラ平面反射板、３８ｃｍパラボラスリッド放射器、の三種類の特性を比較して見ました。
それなりの違いが出ました。
６０ｃｍパラボラのＦＤ比は０．２５です。
オフセットの半値角も測定し直しました。
ピークから左右に調整するとスタート時のバックラッシュの影響を受けやすいので、ピーク時のレベルから３ｄｂ低いレベルを記録して置いて、大きくずらせた状態から回転させて３ｄｂ低いレベル表示の角度からピークを過ぎて再度先程のレベルに成った時の角度を左右回転させて計りました。
左右とも粗同じデータでした。
オフセット 水平、垂直とも０．３度
平面反射板
水平０．４度、垂直０．４５度
３８ｃｍスリッド 水平０．５度、垂直０．６度

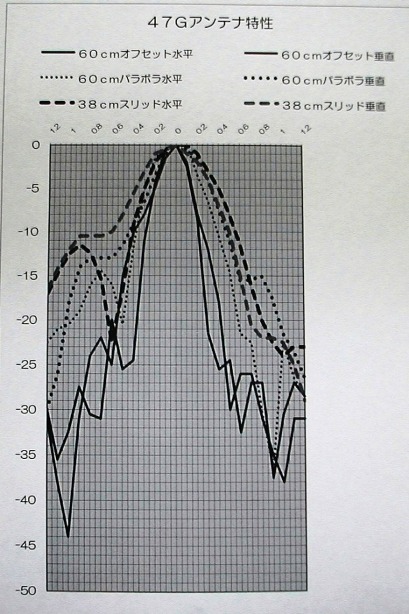

カラープリンターの調子が悪くなって白黒なので判りにくいと思いますが、特性図添付。
下方向の特性が悪いが、高さが関係しているかも知れません。
堺市/日高郡 ＪＡ３ＣＶＦ 森本清
|
|
|
|
