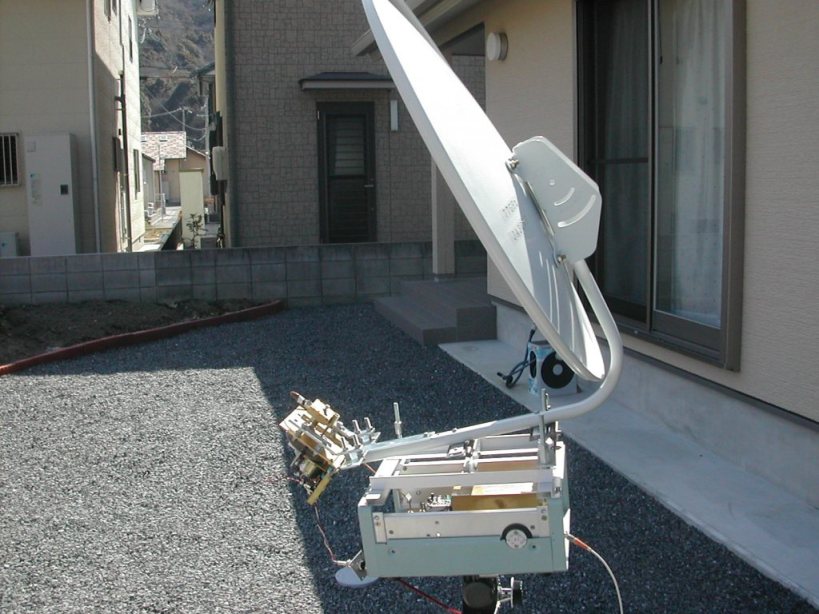

アンプ切替器が電動化出来たのでこの機能が活かせる様にオフセットアンテナに取り付けて見ました。
７７Ｇ用に使っている６０センチの物です。

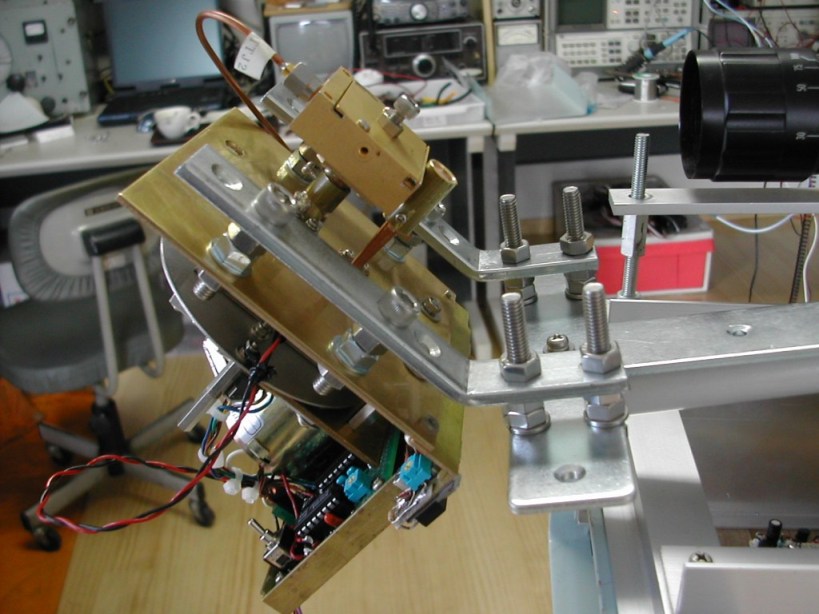

ＣＳコンバーターの取付角度が５１度位なのでこの角度に成る様にしました。
ホームセンターで４ｍｍ厚、約４７度位の金具が有ったので少し修正しました。
高さ、角度が調整出来る様に６mmネジで取付ましたが、色々調整するも極端にずれていなければ余り性能は変わらない様子。

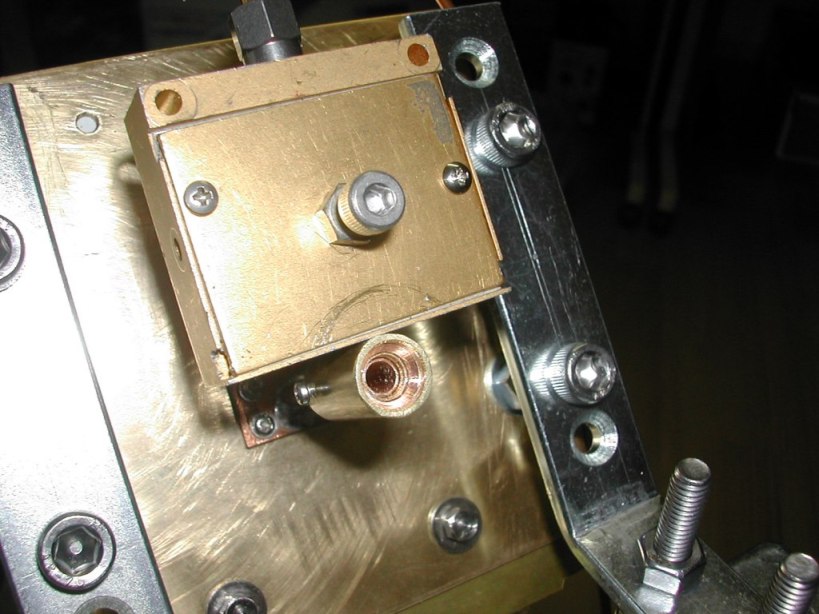

給電部分は内径４ｍｍから９ｍｍのパイプを組み合わせてテーパー状にした物を取付ました。
４ｍｍパイプのみより性能はよく成りました。
太陽に向けると給電部に集光している事が良く判ります。
サンノイズが最大に成る様に給電部の位置を前後調整しましたが、５ｍｍ位の範囲では余り変わらない様でした。
今までの６０センチパラボラは２２Ｇ帯の業務用で深くて実際には４〜５０センチ位しか使えていないと思われます。
サンノイズ２〜３ｄｂ(親機ＦＭでのＳメータ換算)がオフセットでは３〜４ｄｂと改善する。
観測時太陽が高くて微動雲台が上手く固定出来無かったのでもう少し改善出来ているかも知れません。
Sメータの振れの力強さを感じました。
オフセットアンテナは重心が高くなって風に弱く、見た目も良く有りませんが、調整は簡単で良いアンテナと思います。
写真三枚添付
堺市/日高郡 ＪＡ３ＣＶＦ 森本 清
|
|
|
|
