１２．８Ｍ水晶発振を１０Ｍ ＯＣＸＯでＰＬＬロック各バンドのパイロット信号を作りました。

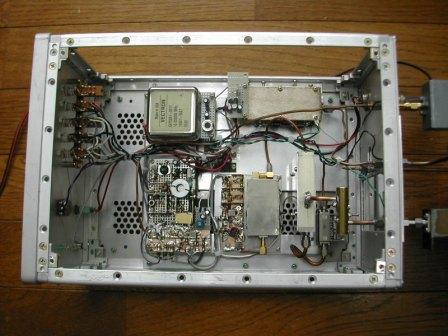

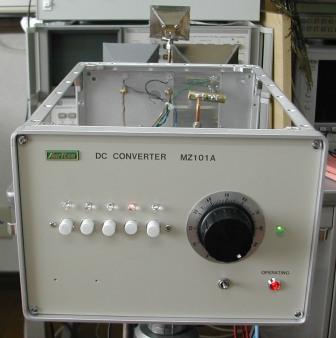

ジャンクの測定器ケースに収めました。
少し大き目ですが、余裕を持って組み込めました。
このタイプのケースは側板が外せるので使い易い。

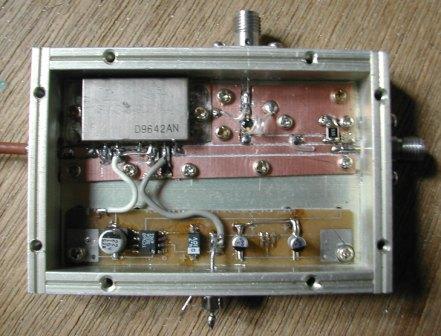

４７Ｇ用２０４８Ｍアンプに１．９Ｇ帯のＭＭＩＣを使いましたが、高調波が出ずそのままでは１０Ｇの信号が出なかったので、
出力ラインに沿う様にカップリング回路を作ってダイオードで逓倍、別出力としました。
このままでは２０４８Ｍのリークが多かったので簡単なフイルターを通しました。
また、途中各ＡＭＰ回路の電圧を可変して出力調整出来る様にしました。

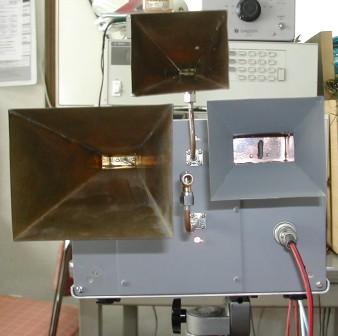

出力端子は４系統として、前面のＳＷで各バンド選択出来る様にしました。

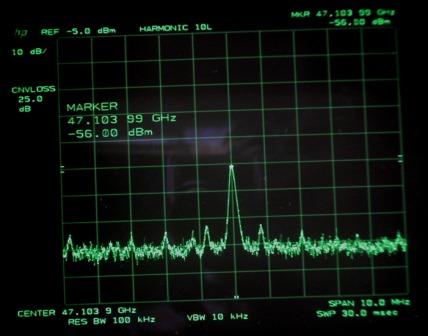

４７Ｇの信号も十分すぎる位のレベルです。
波形は１２．８Ｍの３６８０逓倍なので綺麗とは行きませんが各種調整には使えそうです。
写真５枚添付
堺市 ＪＡ３ＣＶＦ 森本 清
|
|
|
