１２．８Ｍ原発のパイロット信号発信器に使っているＤＴＣＸＯの調子が悪くなって周波数が揺らぐ。
また、２４Ｇ帯信号が１２．８Ｍから上手く出なかったので新しく作り直すことにして、予備実験をしました。
考え方は汎用の１２．８Ｍ水晶発振器に１０Ｍ ＯＣＸＯでＰＬＬロックし、各周波数用に逓倍する。
４３５．２Ｍ １２．８×３４
１２８０Ｍ
１２．８×１００
２４１９．２Ｍ １２．８×１８９ １２．８×６３×３
５７６０Ｍ １２．８×４５０
１２．８×４５×１０
１０．２４０Ｍ １２．８×８００
１２．８×４０×４×５
２４０１２．８Ｍ １２．８×１８７６ １２．８×６７×２８
４７１０４Ｍ １２．８×３６８０
１２．８×４０×４×２３
これを満足するには１２．８Ｍを一度に６７逓倍等奇数逓倍が必要になります。
４０逓倍は順次逓倍していけば良く、今までこの方式でした。
５７６０Ｍ等は２０４８Ｍの子供で十分実用になっていましたが、２４Ｇは駄目でした。
本命は４０逓倍の５１２Ｍ ６７逓倍の８５７．６Ｍです。
４３０Ｍは余り必要が無いので４０逓倍〜６７逓倍までフラットな逓倍回路が必要になります。

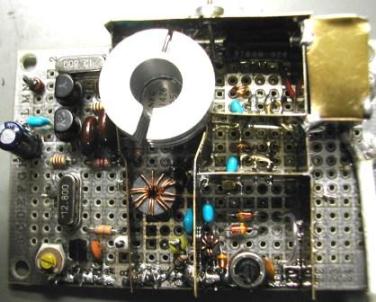

まずＴＲ二石で１２．８Ｍ発振、もう一つの水晶をフイルターに使って昔良く使った２ＳＣ１４２６で２００ｍＷ程度まで増幅しました。
これをダイオードで逓倍するのですが、手持ちのダイオード色々試すが中々出てこない。
その中で比較的可能性の高いダイオードを見つけた。型名イマイチ良く判らない。１ＳＳ１０４の様な気がするが・・・

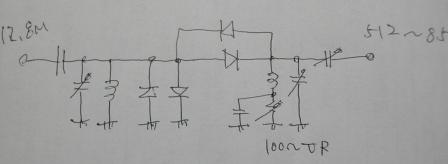

色々試行錯誤して動作原理は？ながら４本使った回路が一番良かった。
これは２本をアンチパラレルにつないだ２組を倍電圧回路の様に接続した。

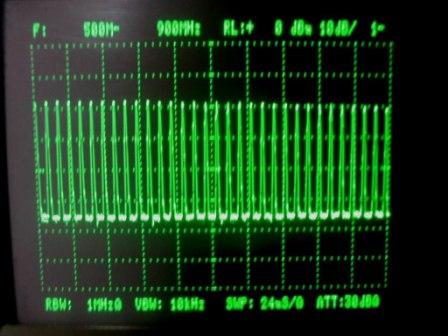

写真はＭＭＩＣで増幅した５００Ｍ〜９００Ｍの信号ですが、ＭＭＩＣの利得を多くすると奇数倍、偶数倍のバランスが悪くなるが、
この後個別に同調増幅回路を通すと目的の信号が得られそうです。
写真３枚添付
堺市 ＪＡ３ＣＶＦ 森本 清
|
 |
|
