光通信のＳメーター回路用にアナログ・デバイセズ社のＡＤ８３０７ ログアンプＩＣを
実験しました。
ＤＣ〜５００Ｍダイナミックレンジ９２ｄｂ 通常−７５ｄｂｍから＋１７ｄｂｍまで２μＡ／ｄｂの定格電流、１２．５ＫΩの内部抵抗で２５ｍＶ／ｄｂの電圧が得られるＩＣです。
出力抵抗を変えるとこの傾きは変更可能。

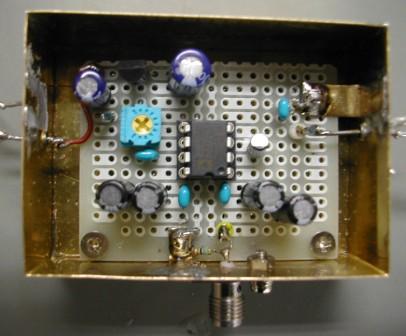

今回は１ＫＨｚの信号なのでＩＣソケットを使ったり蛇の目基板で簡単に作りました。
最初はシールドをしなかったので近所のラジオ信号の妨害で最低レベルが−７５ｄｂまで下りませんでした。
簡単なシールドケースに入れて粗規格通り−８０ｄｂ位まで検出、−７５ｄｂから上は粗直線的に表示されメーター上は＋５ｄｂｍから−８０ｄｂｍまでとしました。
これでも１００Ｍでは−３ｄｂ程度、５０Ｍでは殆ど誤差は無いようです。
ＡＴＴと併用してＨＦのパワー計とか他に面白い使い方があるかも知れません。

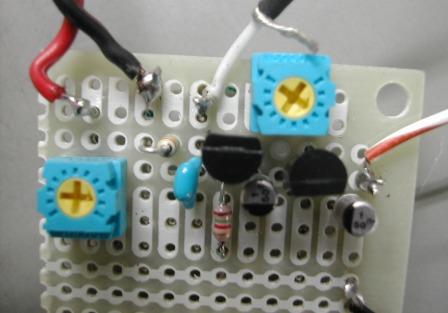

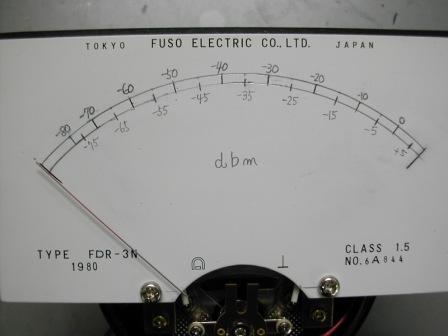

手元の大きめのメーターがフルスケール１ｍＡだったのでＩＣ９１０の外付けＳメーター回路に使ったＦＥＴ回路を介して接続、目盛は手書きしました。
ＩＣの入力抵抗は１．１Ｋなので５０Ωにするには５２．３Ωを並列に入れる必要が有りますが５１Ωで代用しました。
写真３枚添付
