０．５Ｗ ＬＥＤから３Ｗ ＬＥＤに交換しました。
電流はまだ平均２２０ｍＡです。

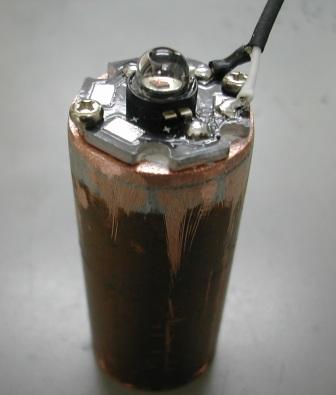

２２ｍｍ銅パイプを放熱器にして取り付けました。
壁に投影するとＬＥＤの配線がよく見えます。
０．５Ｗは丸、３Ｗは角型でした。
受信感度は同じ感じでした。

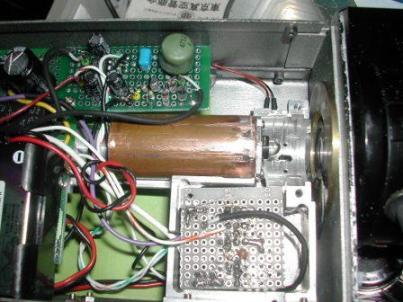

オペアンプの勉強にＳメーター用の１ＫＨｚＢＰＦアンプも組み込みました。
ＬのＱが低いので特性はイマイチですが、色々勉強になりました。
負帰還用の抵抗の代わりに４７ｍＨと０．５７μを並列にした物を入れました。
アース側の抵抗を変えて電圧比２０ｄｂ程度にしました。
倍電圧整流後メーターを振らせていますが、リニアーなのですぐに振りきれログアンプが要りそうです。
投影写真は別に送付
堺市 ＪＡ３ＣＶＦ 森本 清
|
 |
|
