BPF 1200MHz帯 de JA3BMH Dec/04/2017

******* 1265MHz バンドパスフィルター自作品 *********

サイズ：4cm×2.5cm×0.7cmH の真鍮板加工
ロス：-1.6dB (1265MHz)
F0:1265MHz
± 50MHz：-30dB
±100MHz：-55dB

トリマー：5pF（5個）
共振棒：2φ導線

*** JA3BMH 三上 ***

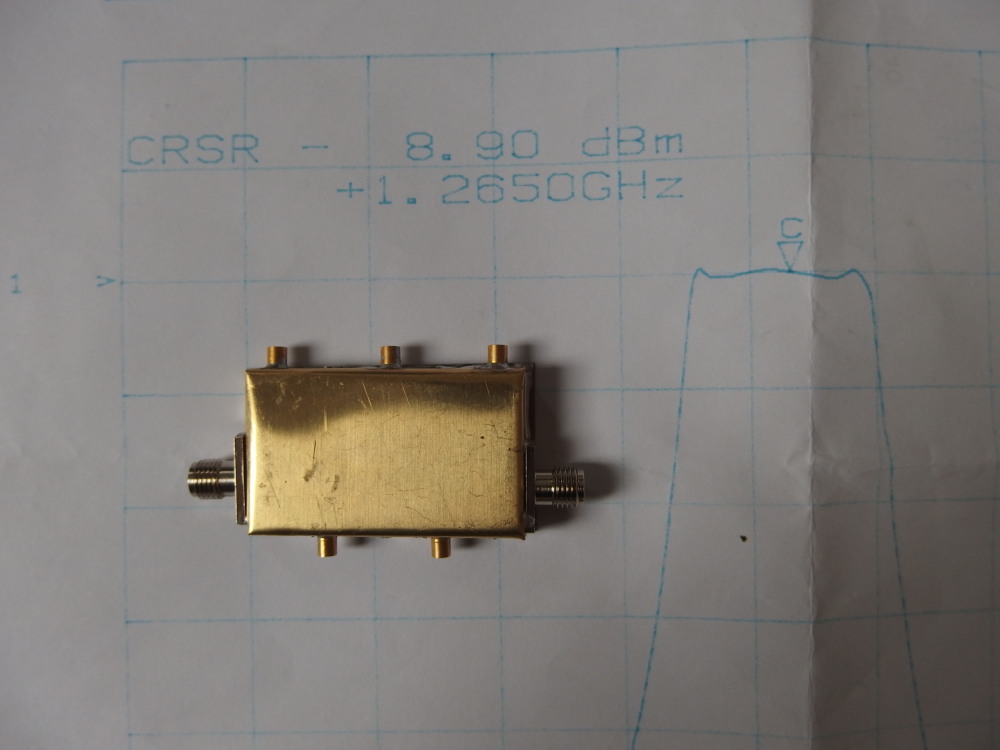

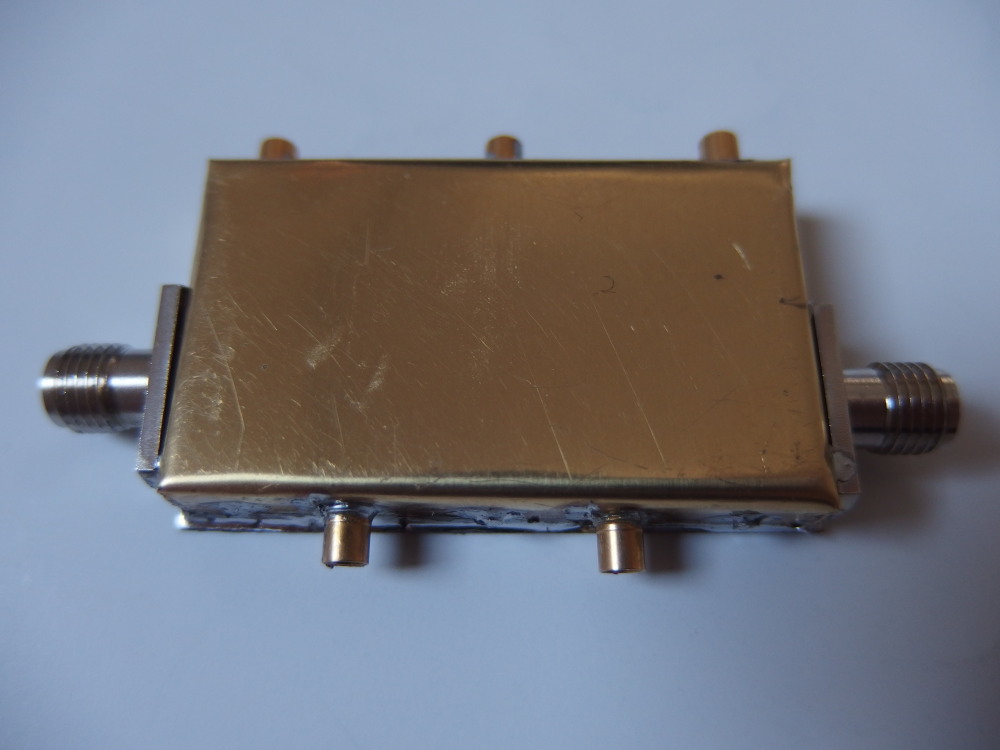

1200MHｚ帯バンドパスフィルター	1200MHｚ帯バンドパスフィルター A
1200MHz BPF 帯域500MHz.pdf	1200MHz BPF 帯域1000MHz.pdf	1200MHz BPF.pdf
