BPF 2GHz帯 実験  de JA3BMH Aug/17/2013
***************************************************************

Local Oscillator 2240MHz用 バンドパスフィルター JA3BMH    2013年8月15日

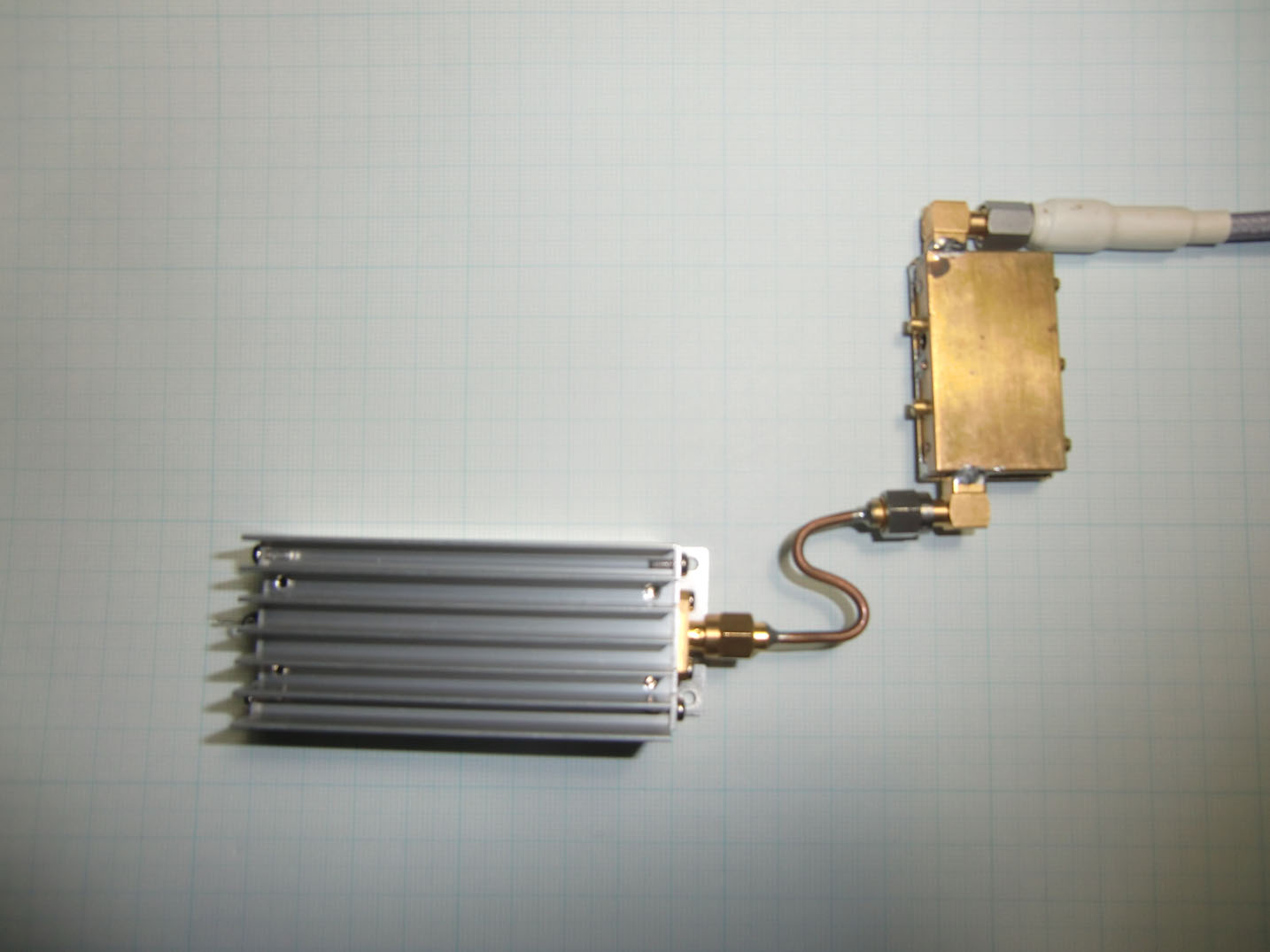

局発用としてバンドパスフィルター(BPF)自作しました。

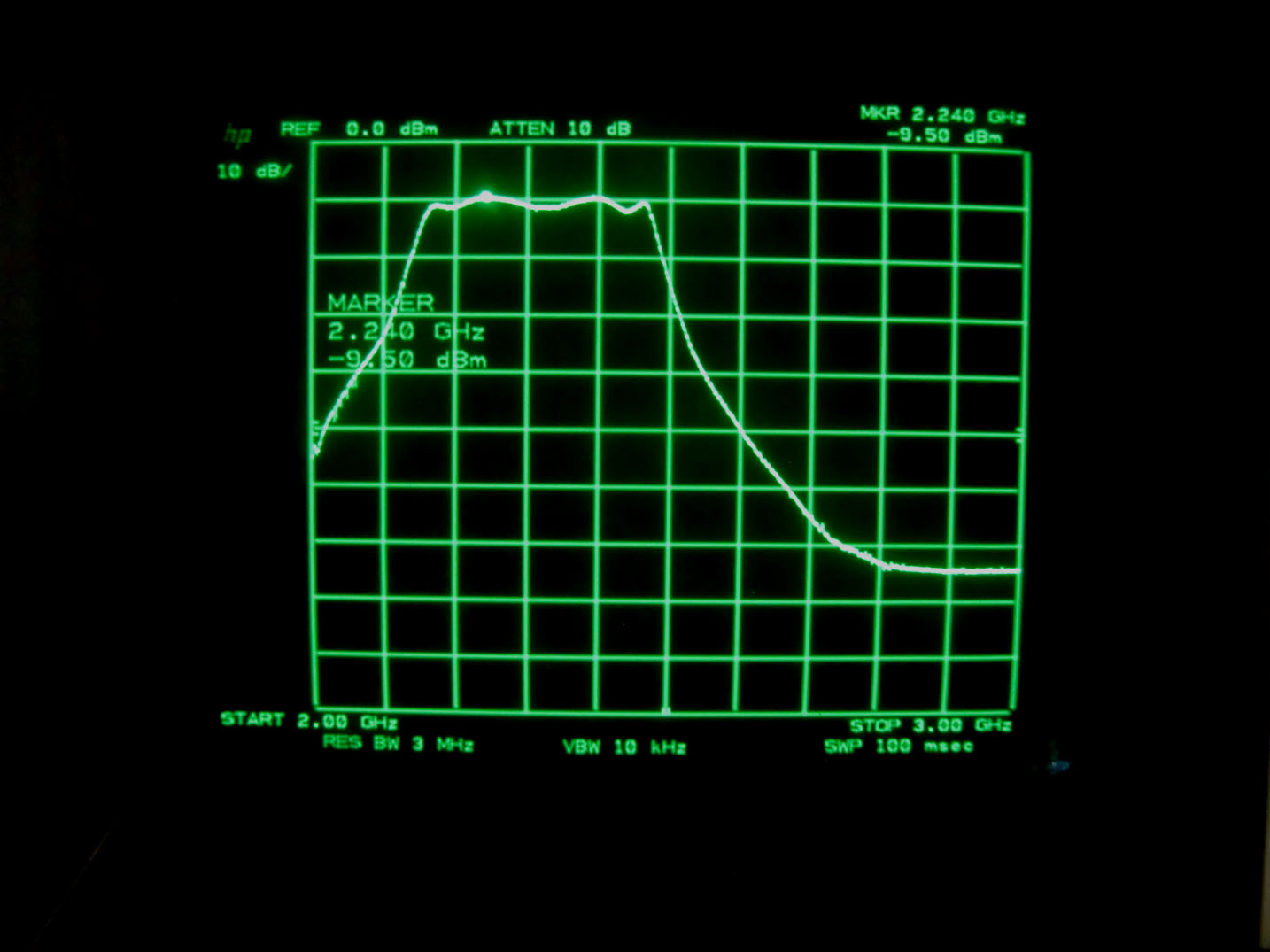

BPFロス:-1.1dB(2240MHz)

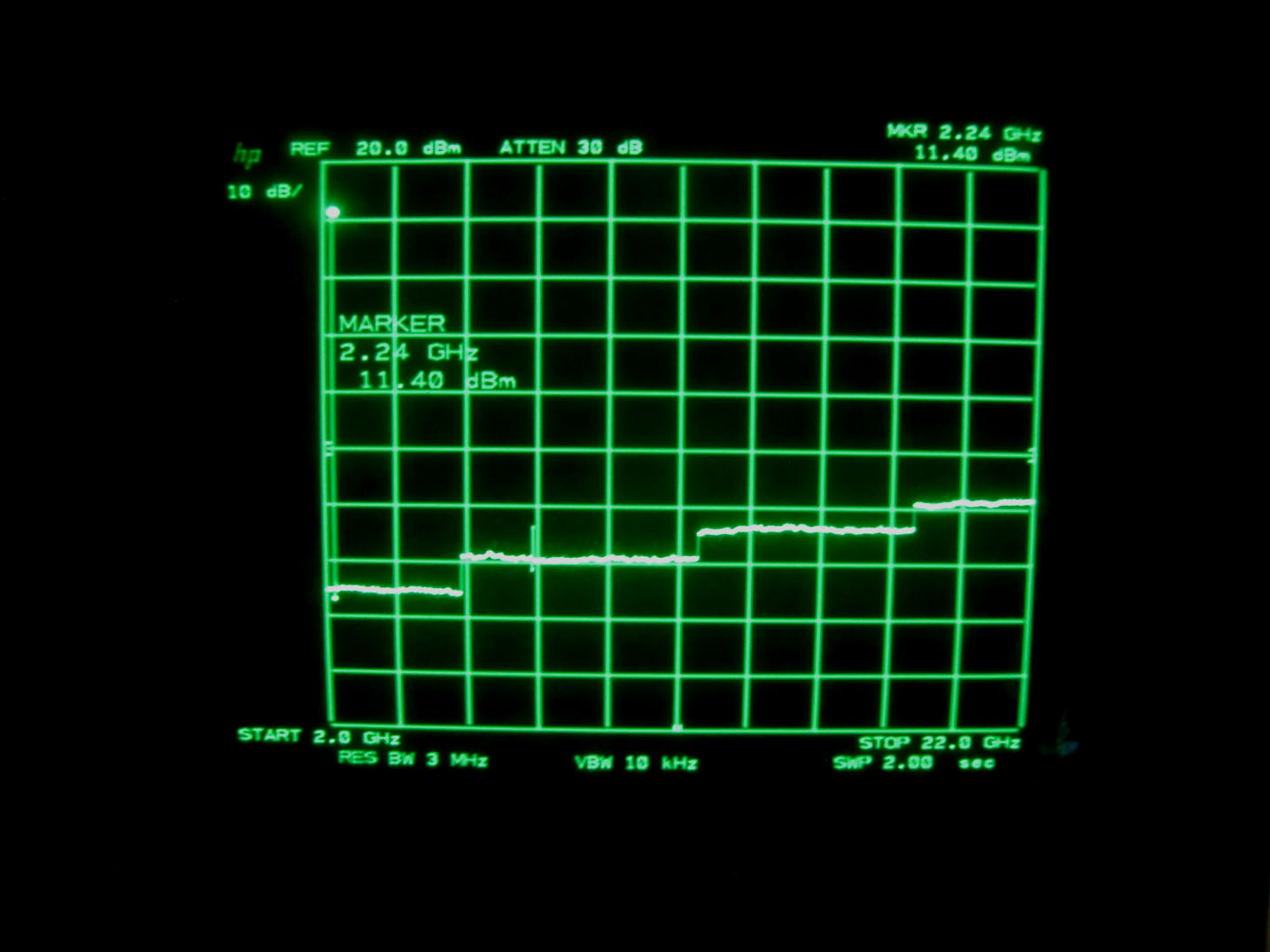

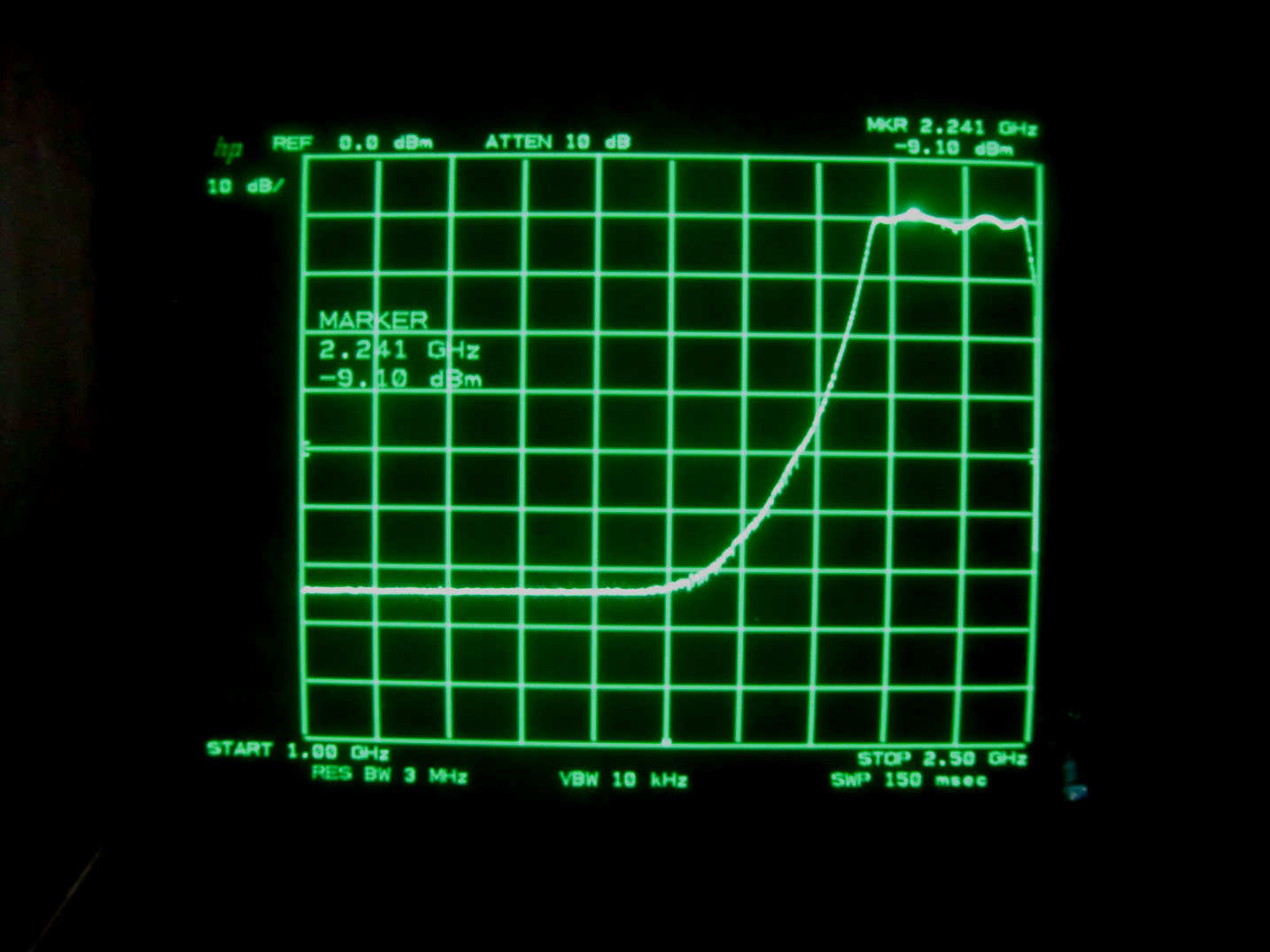

スプリアスは綺麗に取れます。

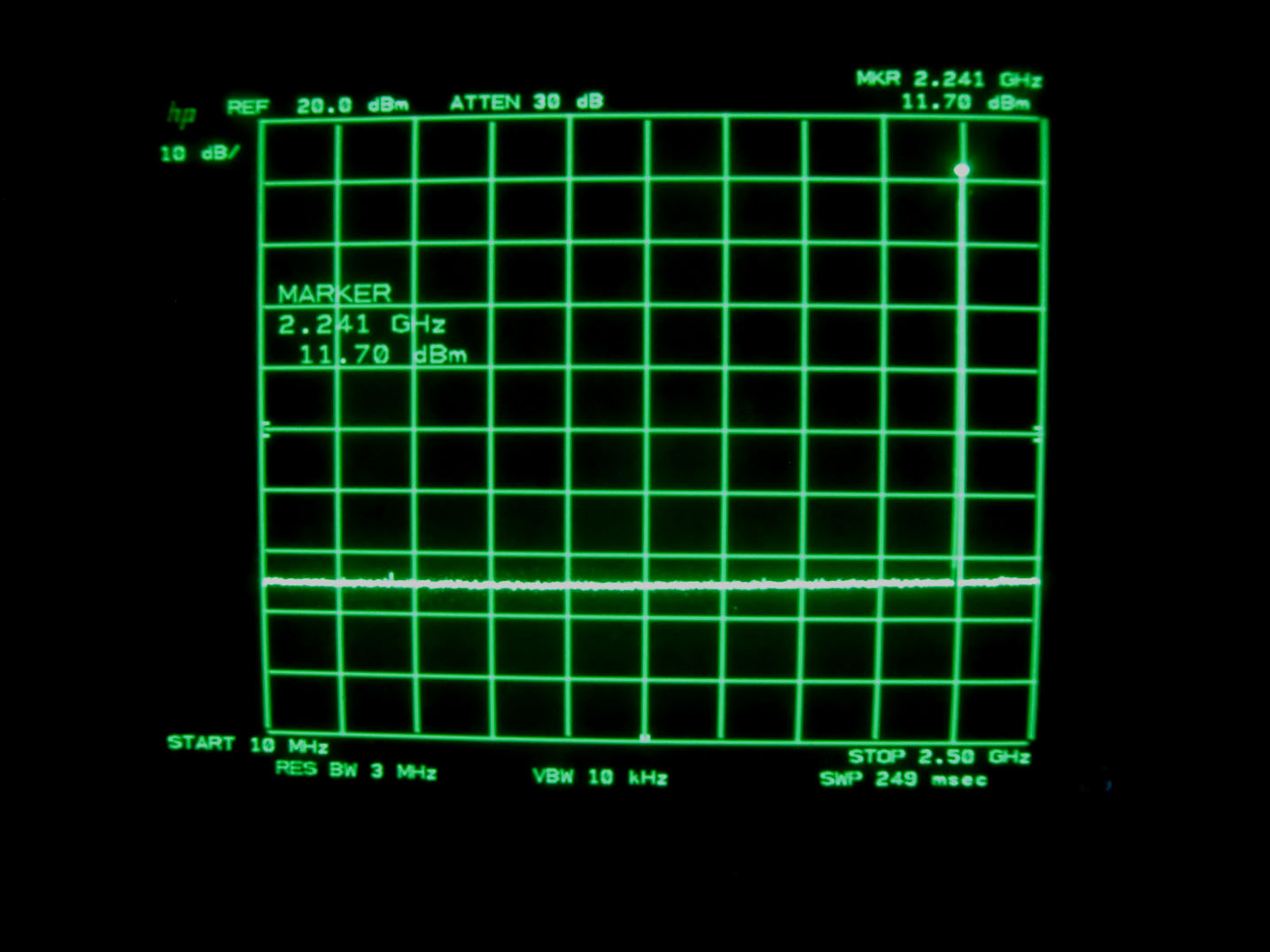

-60dBcクリアしました。

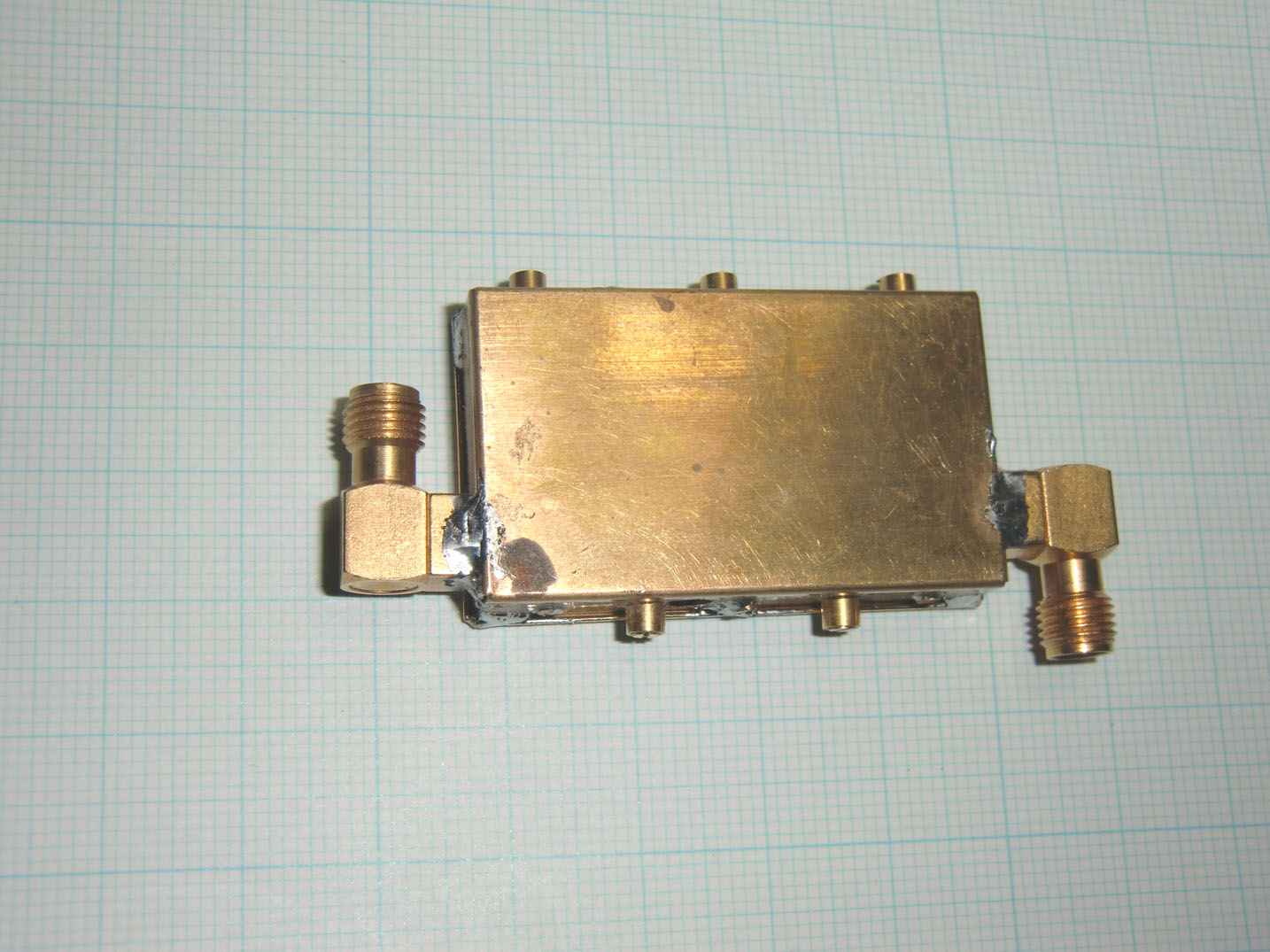

外観サイズは 4cm×2.5cm×厚さ0.9cm。

                       ja3bmh 三上

**************************************************************
