 <5GHz帯 CP Feedのテスト> JA1WQF 笠井三男  Aug/07/2012
各局こんにちは

 先日報告させて頂きました5760MHzセプタムフィードのテストをしてみましたので
結果もご報告。

季節的なもの、月との距離など昨日はあまり良い情況とは言えませんでした。
10GHz、24GHz用に考えていました2.4mDishにFEED設置の為ややアンテナゲイン
不足ですね・・・・・・。
弱いエコーですがこんなもんでしょう・・・(SP→マイク録音、実際はもう少し良好)

 月位置が高くスミアぎみな少々散乱したスペクトラムになっていますので余計に
聞きにくい様です、上がる余地は十分です。
 5GHzEME標準局と充分にQSO可能と考えます。

<この日(8月6日)のアンテナ設備ならびに測定データ>
 2.4mソリッドディッシュ(40.3db at 5760MHz)
 LNA NF 0.7db 2段(2台)カスケード接続(ゲイン=いっぱい)
 サンノイズ   11db
 ムーンノイズ  0.5db
 月との距離  約387,000Km往復
 パスロス    約-283db

参考添付写真1)今回製作のWD5AGOタイプセプタムとOK1DFCタイプ+リング

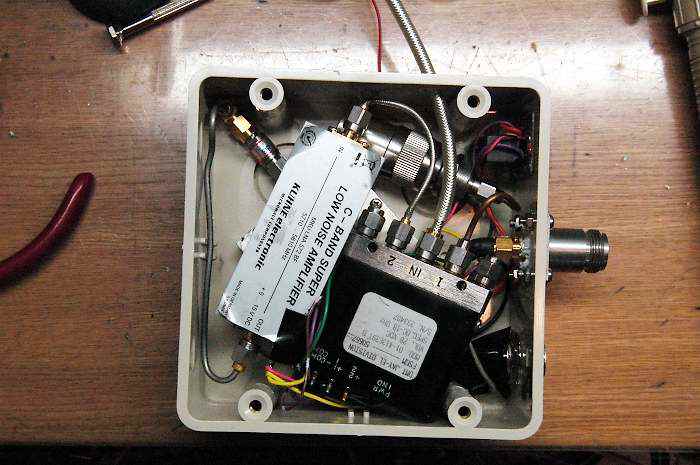

   〃  写真2)2段LNAと切り替え(うまくやらないと初段FET飛びまくり)
   〃  写真3)2.4mDishとFEED スライド機構にし焦点出しは以前に比べ楽
   〃  MP3  月からのセルフエコーVVVでは聞き取りにくくスミマセン!?

*変更許可は出ておりますので試験電波でした。
 これで10GHz、24Ghzを含め完了。早めの落成検査と思いますが・・・
 出稼ぎで

ハムフェアーの各ご案内ありですが、残念ながら今年は行けません・・・・・・。

                              JA1WQF  笠井三男

5760CW 06-2AUG012-5.mp3
