＜１０Ghzシステム完成＞ 2011年7月13日 JA1WQF 笠井三男
皆様お暑うございます！私めはこの暑さにめげず、計画に遅れ気味の１０Ghzセットを何とか調整し完成致しました
ので報告させて頂きます。
これにて１０Ghzの部は終了し、次は９０％出来ている５Ghzに戻るか２４Ghzにするか思案中です。
あらためまして１０Ghz全体の構成をUPさせていただきます、きっと何時か皆様方の参考程度にはなるのではないかとは
連日の作業で半熱射病的な私個人の考えでしょうか？
|
| １）FEEDと焦点に設置の導波管切り替え機、LNAと周辺 |
|

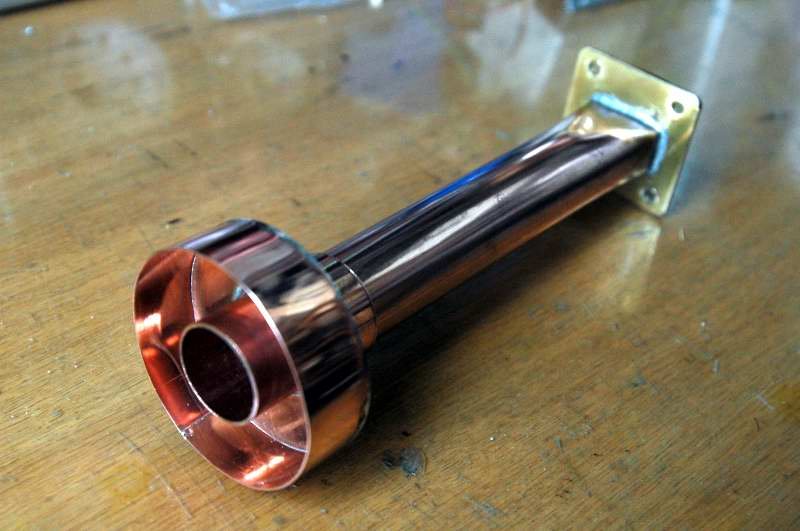

＜写真A>
１０GhzVE4MAタイプのホーンです、DIYのお店で材料は全て
揃いますし、製作も比較的簡単です皆様もどうぞ！
楽しく、お勉強も少々、さらに性能も市販のものより断然・・・・
そして、安価にできます。楽しいですよ！
これは導波管用ですが、同軸出力にするもの簡単です。
|

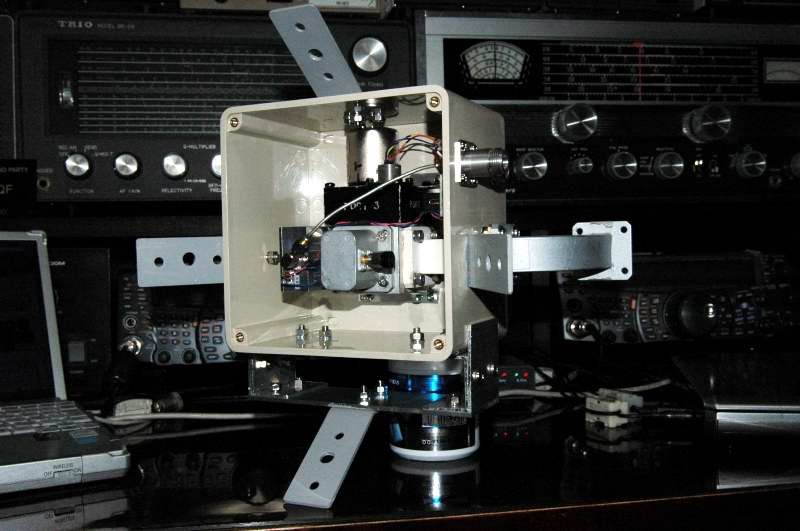

＜写真B＞
右のFeedを導波管切り替え機に「じかに」取り付けた
例です。ポート１，２，３には、それぞれLNA直結
各OFF時のダミー、PA送信導波管が繫がっています。
SAMコネクターを介さない、すべて導波管直結LNAは
期待通り好調です！！
 |
２）PA BOXとBOX設置廻り
|

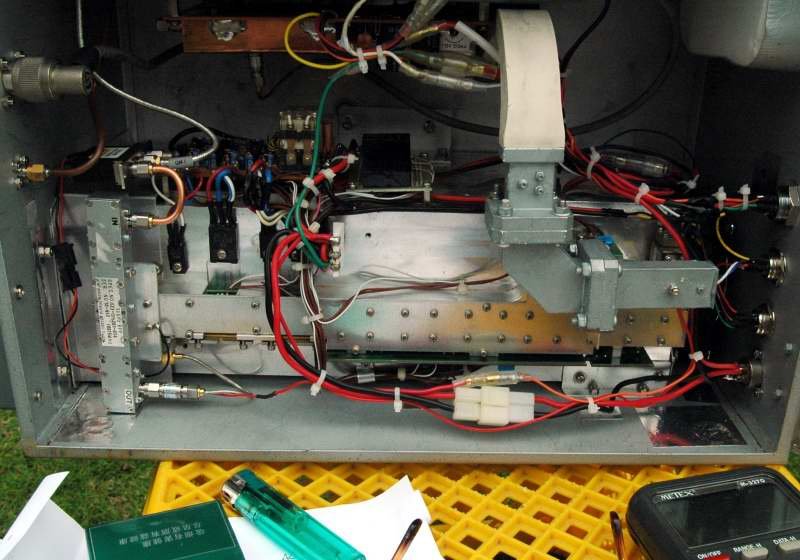

＜写真C＞
調整などで前回報告済のPAならびにTRV、PLLを半防水BOX
に入れ込みました。
ウトドアで再調整、所定の出力を確認。PAの同軸出力を
導波管変換、自作トラジューを介しフレキシブル導波管で外へ。
|

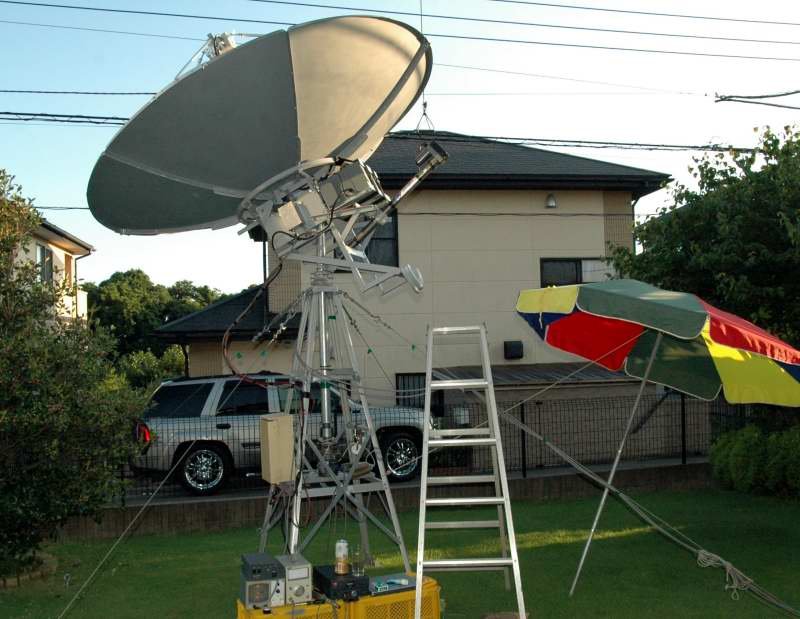

＜写真D>
大分「はしょり」ましたが、PABOX設置全体写真です。
今年は海には行きません！私にはこれでじゅうぶんです。
|
| ３）PAまわりとアクチュエーター |

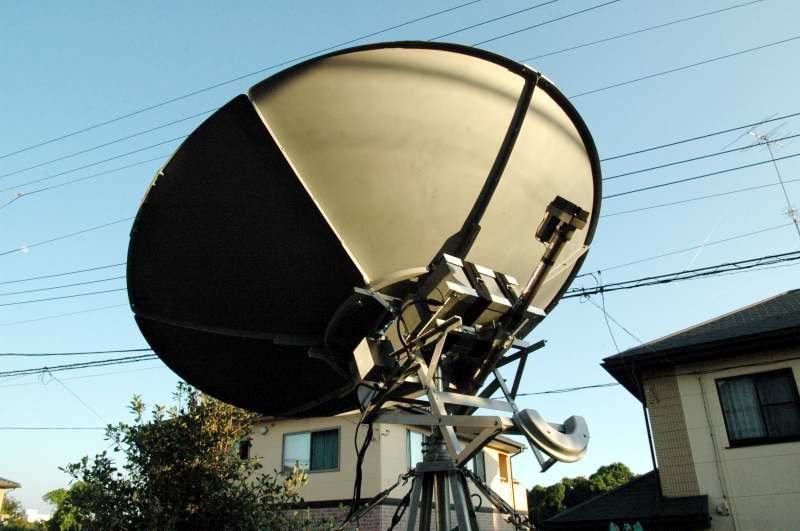

＜写真E＞
この２．４ｍDishはアマチュアにはあまり評判が芳しくない物と
聞いています、そんなことはありません、使い方次第、補正次第で
充分に使えます。このジャンクが見つかりましたら確保を勧めます。
PAのセットとDjsh後方写真
 |

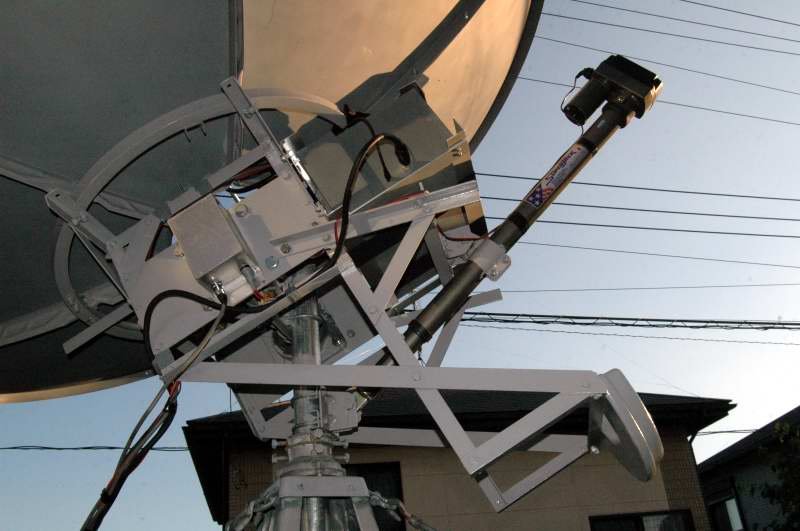

＜写真F＞
拡大した写真、Dish取りつけとPA,アクチュエーターの
関係が良く分かると思います。
左写真にもあります「U」型のカウンターウェイトは
1個約１２ｋｇの耕運機などの錘ジャンク！オークション
はアマ無線だけ見てはだめ！！4ヶ（約５０Kg １Kなり)
|
| ４）FEEDと自己紹介？
|

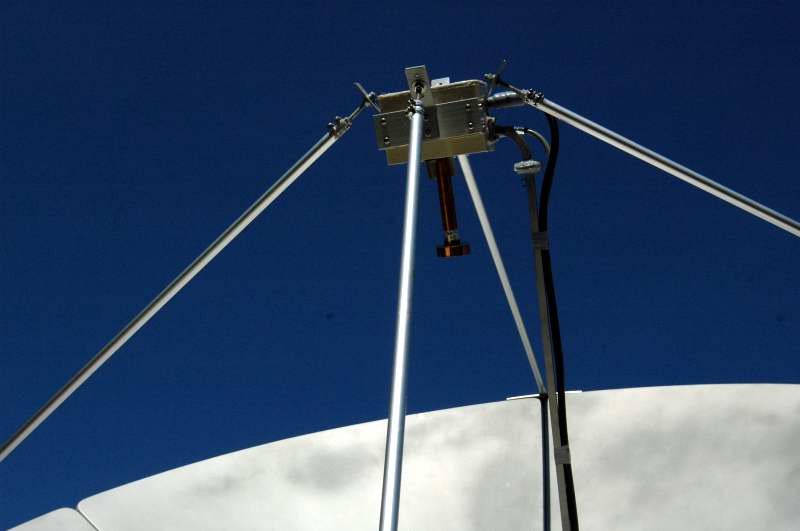

＜写真G＞
実は今回写真のセンターフィードではなく「カセグレン」で１０Ghz
２４Ghzを予定していました・・・・・
準備は終えていたのですが、何となく「面倒」と直感。
正解でした（と思う）。この方式でも調整に大きく時間がかかり
なおかつ「絶対」とは言い切れないまま「まっいいか」です。
Dish調整「おおまか」ではない１ｄｂを追い込む作業は大変！！
Feed位置、角度、リング、簡単そうでなかなかです・・・・・
基準とした太陽（サンノイズ）は数分ではありません、数十秒で
動いて行きます、太陽の動きは早い！！人生は短いかも？
|

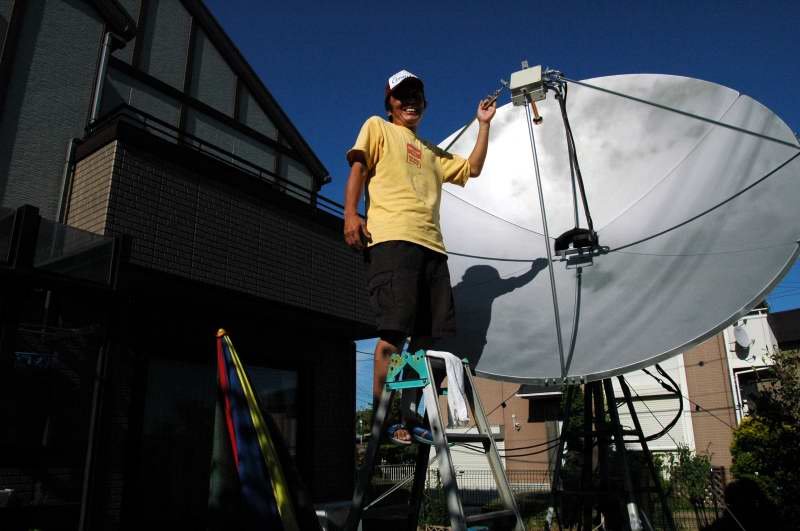

＜写真H＞
なかなか調整が大変・・・・・は下の写真をご覧
下さい。この○○暑い時に、毎日毎日の結果、顔は
歯しか確認できなくなり、さらに不気味な
「がはは！！」です！！
いかにDishの追い込みが困難かを物語ります。
良い子の皆様は、夏の暑い時にこの様な作業を
慎む事を強くお進め致します。
 |
| ここ中国も大変暑いです、皆様も健康管理によりお気をつけ頂きますように。
JA１WQF 笠井＠上海
|
