＜１０．４５Ghz PLL‐TRV特性とSSPA他各種測定 その１＞
２０１１年３月４日 JA1WQF 笠井三男
各局こんばんは
昨日に続き「導波管の繋ぎ先」１０GhzTRVとSSPAの調整、それぞれのスペック確認
を総通届けの参考資料を兼ねて本日測定し記録致しました。
これも導波管に続き私にしては「まずますの好成績」で仕上がりましたのでご報告。
まず、１０．４５Ghzのトランスバーターですが本体のスプリアスに注意し、各段のレベル
配分には特に気を使った事やBPFなどで良い結果が出たのではと思います。
また、１０GhzEMEは諸外国と周波数帯が違い、IF親機の周波数範囲ではカバー
出来ず、以前YQPにUPさせて頂きました通りローカルは勝間さんの絶大なお力を借りて
PLLにて１０．４５０Ghz/１０．３６８Ghzを同じIF周波数に即座に切り替え出来るよう
にしたもので安定度などとともに、とても満足したものです。（OCXO基準）
（Sololock-G VYTNX勝間さん・・・YQP更新履歴参照）
１）今回の測定環境
狭い所に２ｍ導波管まで持ち込み、実際のFEED出力も調べてみました。
導波管先端のATTとPOWセンサーは「点滴」みたいですね、机の上が１０G
２０WSSPA。

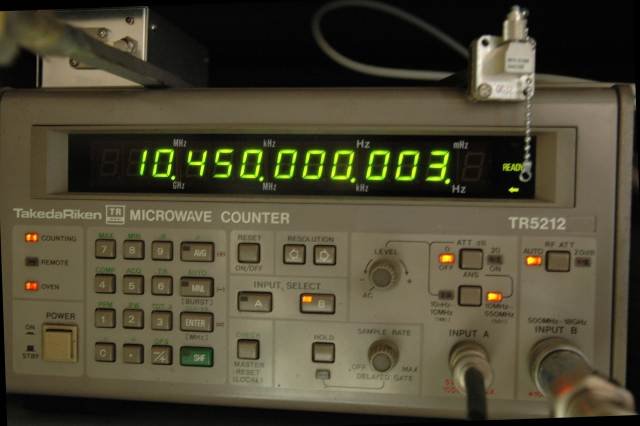

２）まず周波数から記録、LOのPLLは４５９４Mhzで２低倍し１２６２Mhz親機とMIX１０．４５Ghzです。
内部切り替えにより１０．３６８Ghz（A)と１０．４５０Ghz（B)が自由に選べます。
送受信B（日本国内QSO用？） 送信B、受信A（海外交信用）がシャック手元の切り替えで簡単に
出来、当然A,Bは同じIF周波数（私の場合は１２６２Mhz）に落ちてきます。
スプリット運用の周波数切り替えはPLL側で自動で行います。
この送受切り替え時に「周端数飛びやドリフト」が起きないか、しばらく遊んでいましたがカウンター
での送信周波数の「ちらつき」は親機TS2000によるものと思われ、HZオーダーでの変動でした。
また、SGで信号を入れ「ぱしゃぱしゃ」受信周波数を切り替えSSBモードでビートを聞いても音調の
変化は無く、この「常時PLL周波数切り替え」は問題は無いようです。
勿論安定度も、本TRVではなく「親機依存」になると思います。

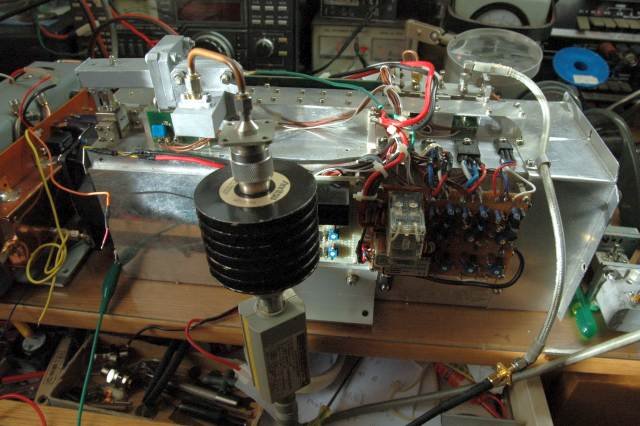

３）今回測定の、左から１０．４５GhzTRVとPLL L/O。中央がご存知１０G ２０W
SSPA。
同軸出力を最近製作しUP致しましたトラジューで変換、そしてPOW測定の為にここで同軸再変換！
入力の頼りないケーブルはATT兼用この先にさらに６ｄｂのATTがBPF前に付いています。
送信パワーはアンリツの５０W １８G ３０ｄｂATTを入れて測定です。
？？今日は写真写り良くないな〜？！このSSPA君「もう少し、いかつい男前」なんですがネHi

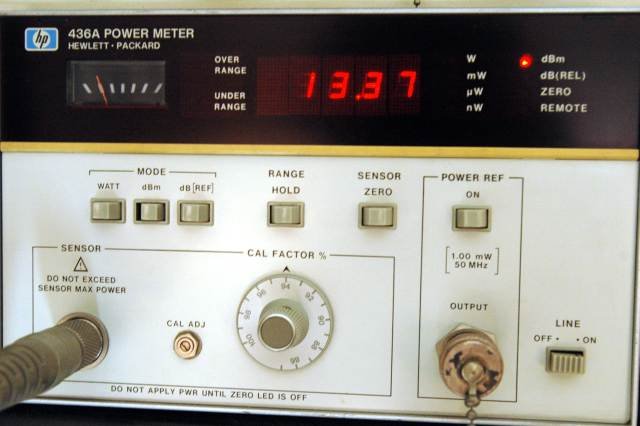

４）まず、２ｍ導波管を入れずに短い導波管の所でパワー測定
３０ｄｂATTを入れていますので４３．３７ｄｂｍ・・・・おおよそ２２W弱です。
数年前に「ビシバシ入魂」した時はもう少し出ていたと思いますが、たぶん１０．１Ghz帯でトリミングした
関係と思われます。
開けて再トリミングは体に良く無さそうなので今回パスです。
１０．４５Ghz PLL‐TRV特性とSSPA他各種測定 その２に続く JA1WQF
