＜２−２ 導波管FEED製作と測定２＞
大きいのを続けて4発・・・失礼致しました。
で、測定結果ですが初めに書きました通り、このものは全長２ｍ強です。
導波管切り替器やトラジューもろもろを含め非常に低い損失結果でないと今回の意味は
ありません。
ご存知のセミリジット「通称細いヤツ」の損失は１０Ghzで２．６ｄｂ/ｍ、太いやつは
１．４８ｄｂ/ｍです。
経験的に、このバンドに使用する同軸ケーブルは８DSFAが最良と思っています。
（個人的感覚・・以前自分で調べたデータが出てきません・・私の物で信用できるか？？）
これは「セミリジット太さん」より、良い結果が出ます。
しかしNコネの作り方を雑に出来ません「ア〜〜ッ！」と言うほどのロスが出ますよ！！

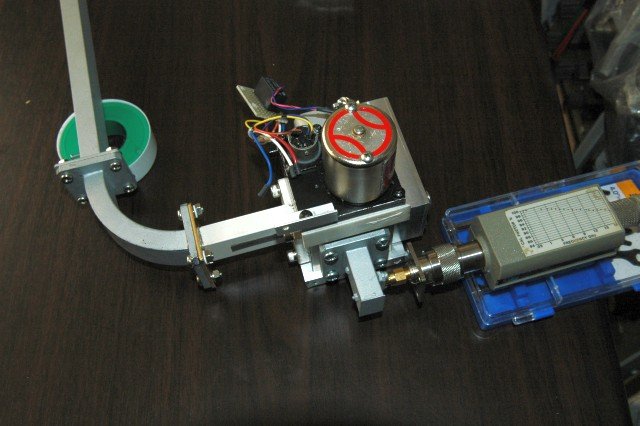

４）前回E-mail部分の先、FEEDの同軸切り替器を経由しPOW測定。
このスイッチはWRJ-120用のものです、ロスはかなり低く、その意味期待できる「頼もしいやつ」です。

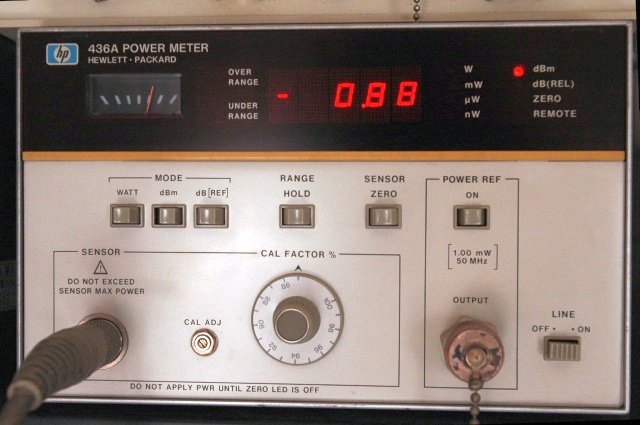

５）お待たせいたしました、測定結果です。
２ｍ強の「導波管＋フレキシブル導波管＋各種導波管変換＋導波管リレー こみこみ」のロスは
何と−１ｄｂを切りました。
測定方法は単純で、SG出力をPOWメーターに直接入れ「０ｄｂ」で基準を出し、即導波管の
入出力に繋ぐ方法です。

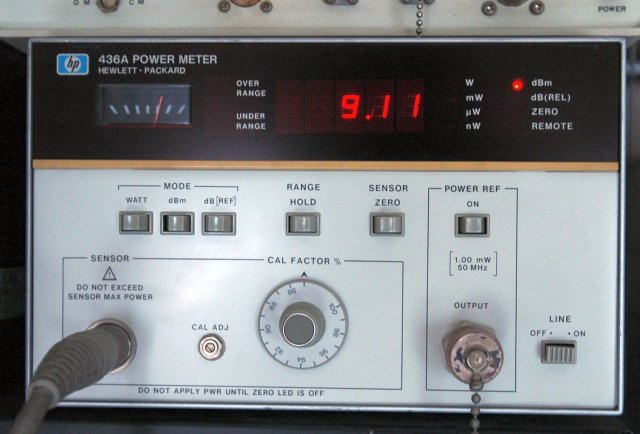

６）同じく、検証の為SG出力を１０ｄｂｍにして校正後出力を計りましたが、同じ様な損失値です。
＜独断的検証＞
私はネットアナを持っていませんので（どなたかご不要でしたら下さい！）今回製作のトラジュー他、
カップラーでの簡易測定で、リターンロスは２０ｄｂ程度取れています。
また、この様に「１０Gｈｚマイクロ君」を２ｍも狭い所「あちこち引き回し」しかも切り替えまでして−０．８８ｄｂ
いやー１ｄｂ以下のロスは、当初の私の期待を満足させました。
（あくまでも私の測定方法で）
このデータをもとに、次の２４Ghzも同様な方法でセンターフィードで計画していますが、ロスの目安になります。
何とか同条件で１．５ｄｂ未満を目標にしますが、はたしてどうなりますか・・・・・。
同軸も楽ですけど、皆さん 導波管いいよ〜〜！！
この件 おわり。
JA1WQF 笠井三男
