日曜日に帰国しお遊びを再開しました。
長らく１２００Mhzの書き込みが多く「YQPに相応しくない・・かな？」とも思っていました。
で、まだ少し低い周波数かもしれませんが、取り敢えず１０Ghzから。
今回の目的は１０Ghz.２４GhzのEME設備構築（すでに申請済み現在審査中）です。
当初カセグレンタイプでFEEDを考えましたが、物が大きく調整の手間などを考えると
取り敢えずセンターFEEDで進む事に致しました。
＊２．４ｍDishの焦点は約１ｍあり、PAからの給電を考えると当然「導波管」の使用になります。
今回この「導波管部分」が完成いたしました、思いのほか好結果？でしたので
「何かの参考になれば」とUPさせて頂きます。
＜その１−１ 導波管フランジやトランスジューサー製作＞
今回１０Ghz用にジャンクで手に入れてありましたWRJ-120を使用、トラジューその他も
これをカット作製です。
このトラジューは中古でも販売店で購入すると驚くほど高額です、簡単に作成できますので
皆さんも是非どうぞ。
以前YAMA←なつかしい！！（私は離れて久しいです）に詳細をUPした事がありますが
今回再度。

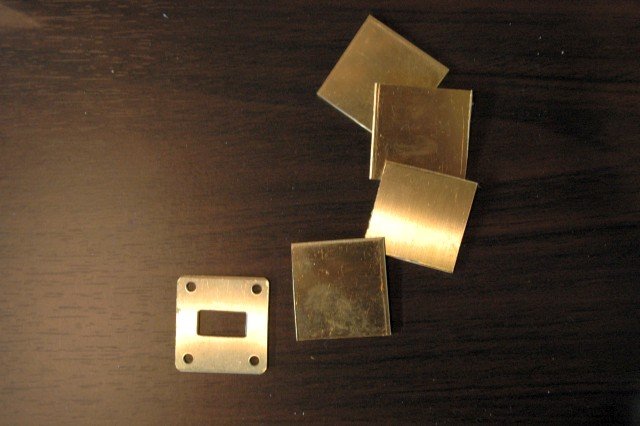

１）フランジ製作
加工のしやしすさから私は２ｍｍの真鍮版をカット・穴あけ・やすりがけをします。
穴のあいている1枚に4個のビス穴が見えますが、この段階ではあけないで下さい、導波管を半田付け
の後に基準フランジと導波管内径と合わせて穴位置を決めます。（導波管穴は中心から絶対にずれます）

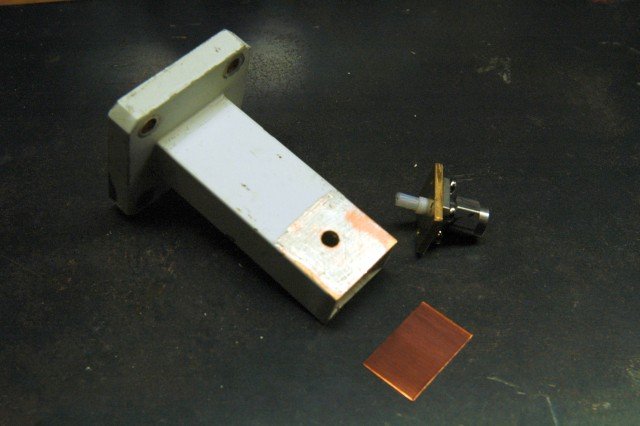

２）トランスジューサー作製
今回フランジはジャンクに付いていたものを使用ですが、自作の場合も同じです。
プローブは1/4λg（管内波長の1/4)位置に取り付け。コネクターはビスが導波管内に出るのを嫌い
私は２ｍｍ程度の座布団を敷きます。
プローブの長さはさほどクリチカルではなく、理論値におおよそ合っていればOKと思います。

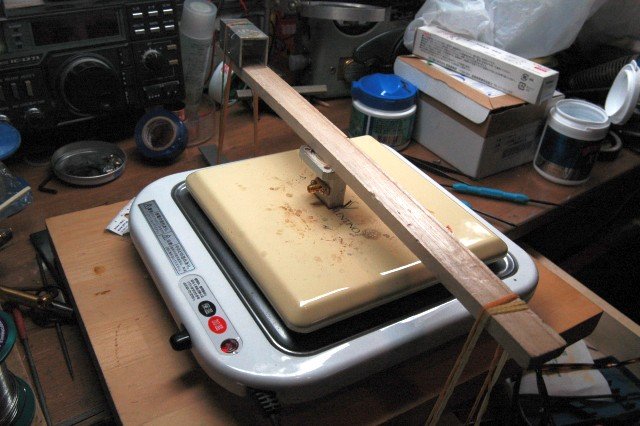

３）コネクターとバック板のホットプレートによる半田付け
ご家庭のものを使用すると奥様からクレームが出ますので、リサイクルショップを捜せば１K以下で購入
することが出来るでしょう。
今回コネクター座布団とバック板を同時に半田付けですので、写真の様な簡単なものを使うと便利です。
その１−２ 導波管フランジやトランスジューサー製作に続く
