昨日比較の１０GhzスペクトラムですがVBWを３０Knzで撮り込んでUPしたため
紛らわしい（さも雑音一杯増えたぞ！）みたいですので写真訂正

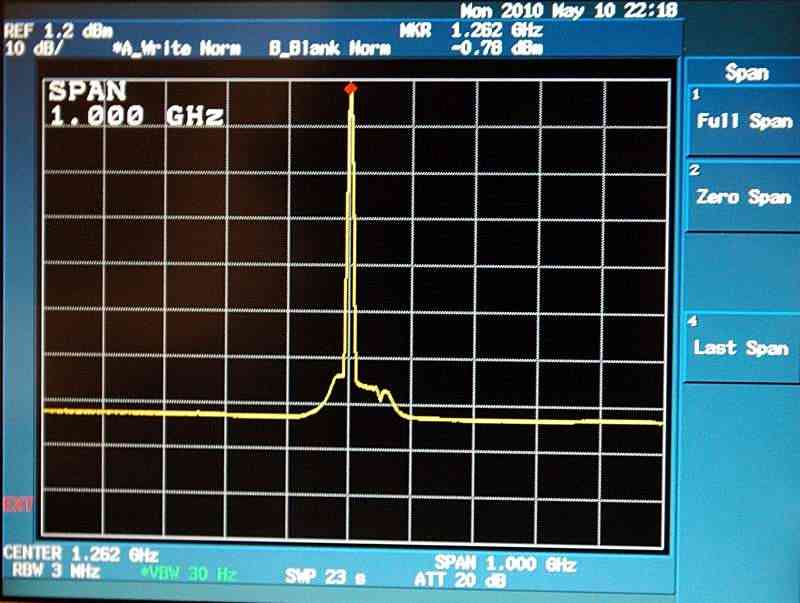

１）TS２０００ １２６２Mhz（これは昨日と同じ）

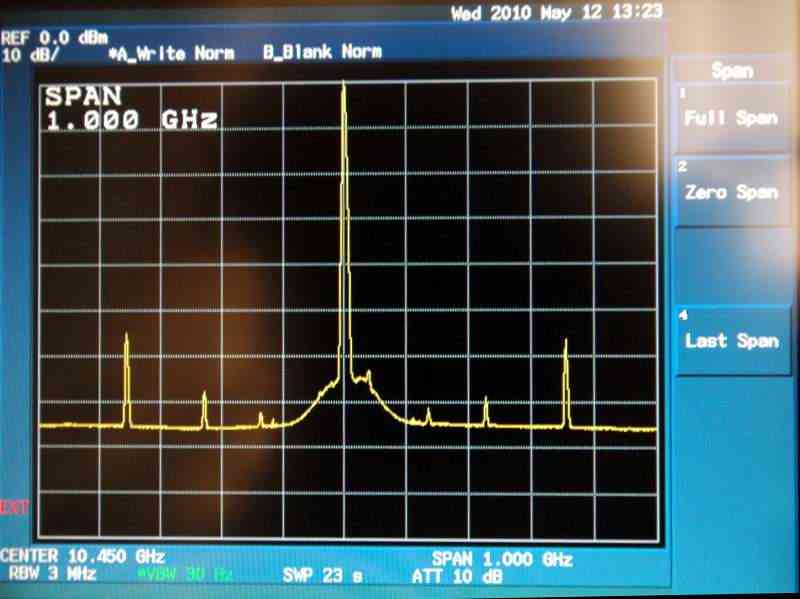

２）親機TS2000 １０．４５Ghz（VBWを３０Hzに、上と同じにしました）
これで見やすくなりました。下側の大きなスプリアスはIFの１２６２MhzX８＝１０．０９６Ghz
で上にあるのもこれの関係と思われます。
何れにしろこの２っはBPFでこの後きれいに無くしてからPA。出力には殆ど見えません。
（蛇足・・これらは今回のローカルが特に悪さをした訳ではありません）

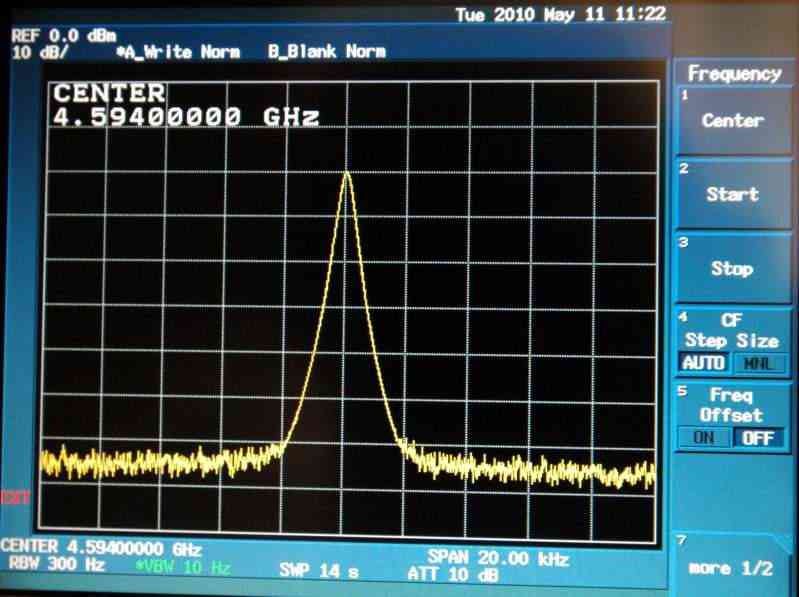

３）おまけ スパン２０Khz
VBW１０HzのPLL本体の４５９４Mhzスペクトラムです。
同じ測定条件の画面がYQPのどこかに？ありますよ！
JA1WQF＠この件これでおしまい。
|
