5GHz帯トランスバーター製作(セブロン電子製） 2011/09/6 JA1TJQ
少しづつ5GHzTRVを製作しておりました。
ようやく、前段部、パターンの半分まで終わりまして、これからひとまず
TXの出力が13dBm近くでているか、RXのIC変更の部分が大丈夫かどうか
測定してみる段階まできました。
キャリコン部はIFに親機を繋ぎ、送受切り替えたとき、5VがTX,RXと交互
に切り替わることが確認できました。

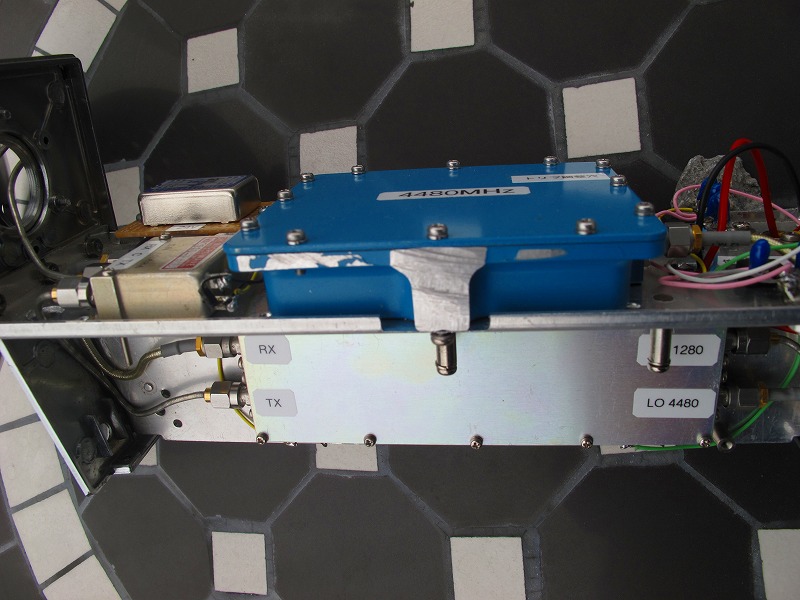

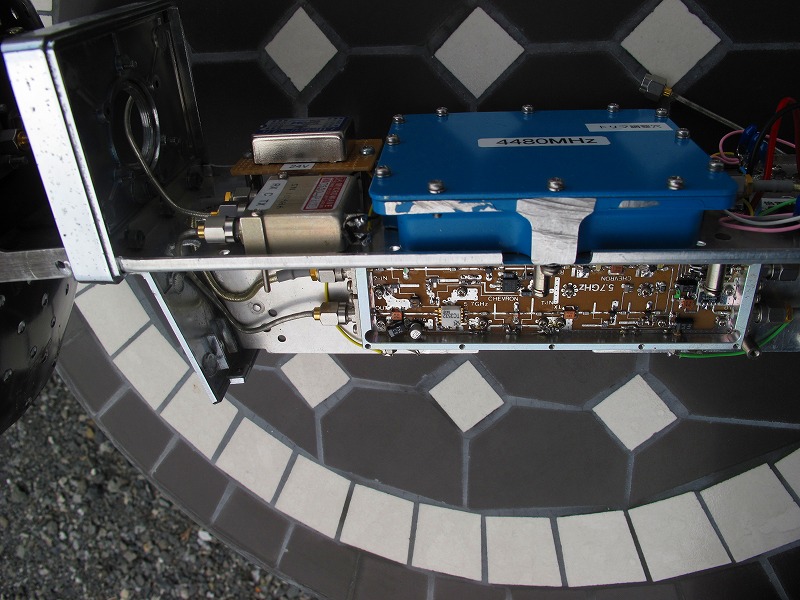

少しづつ作製しておりました5GHzのTRVがやっと出来上がりました。
とは言っても、調整は何もやっていませんが、送信パワーは26.7dBmスプリアスは全くでていません。

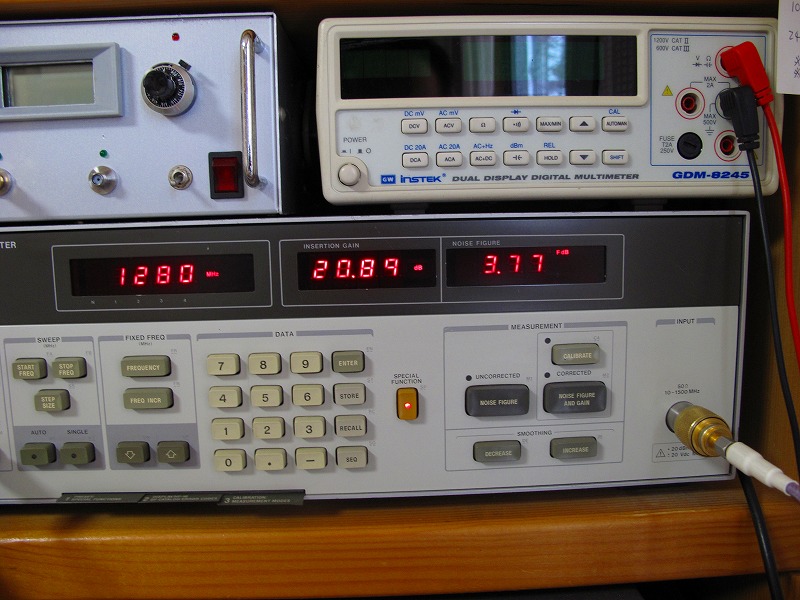

受信部はNFメーターをもっていませんので仲間の家に持っていき測定してみました。(写真)

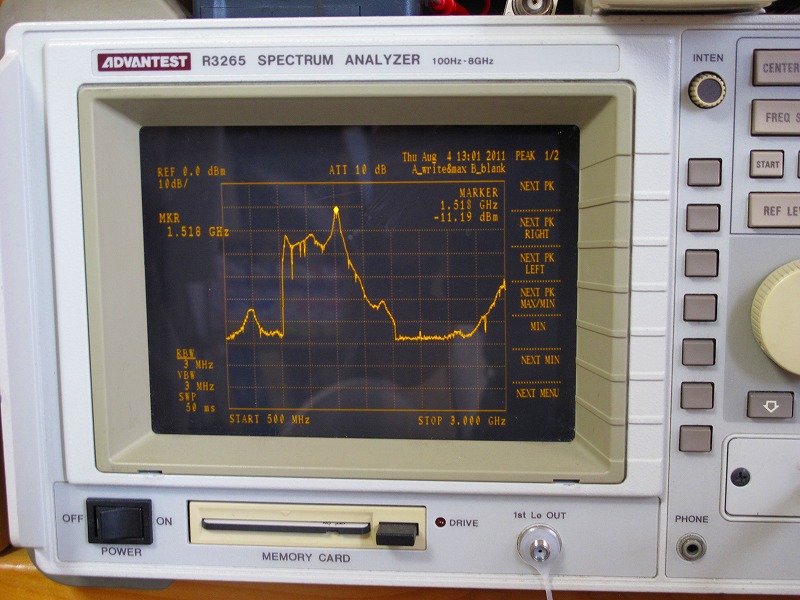

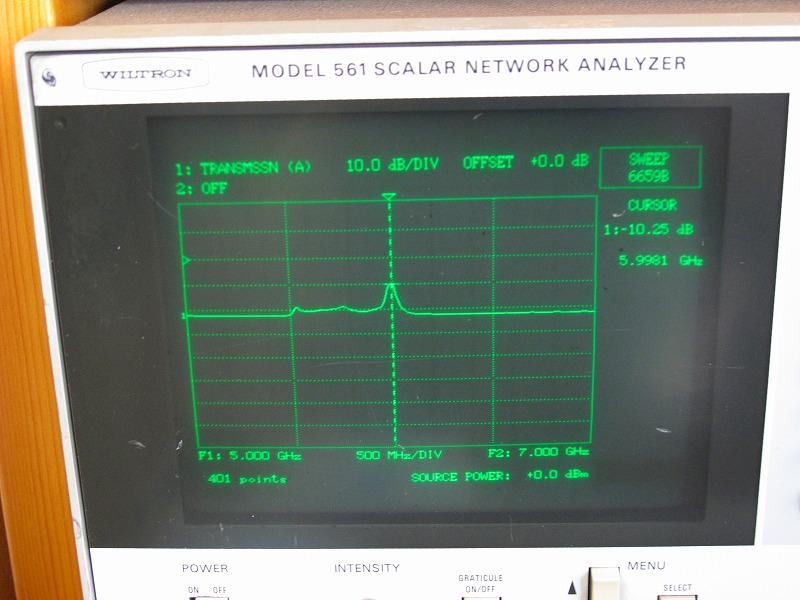

同軸リレーを含めた測定なのでこんなものでしょうか。ただ、GAINの測定で6GHzのところが
ピークあり、1280でも1.5GHzのところにピーク
がでています。同調が少しづれているみたいなんですが、これでも充分にQSOできて、
やっと一段落しました
節電の影響で休日の変更で木、金が休日となった為に移動しても相手が

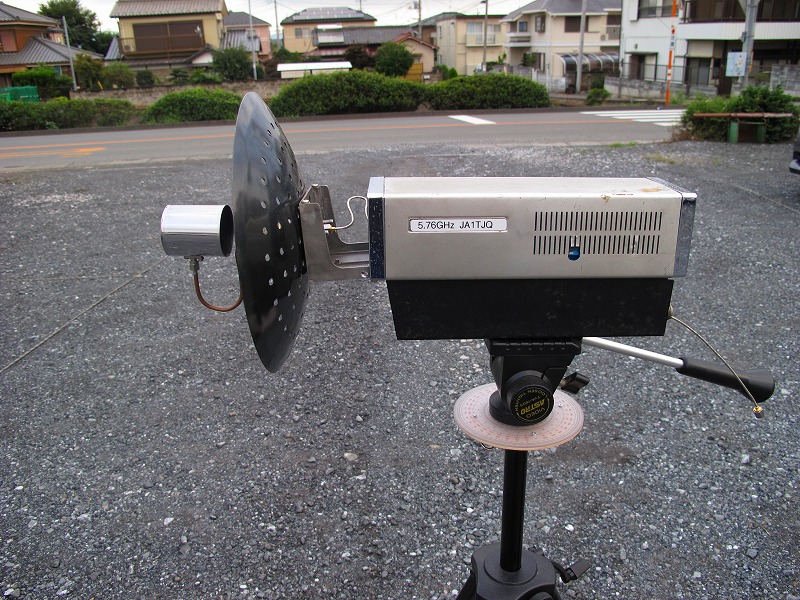

少ないので移動を控えていましたが、移動記録は後ほどということでセット写真だけ送ります。
家のベランダからは何局か交信していまして良好です。
DE
JA1TJQ
斉藤裕計
***********************************************************************
|
|
|
|
