DATVerのみなさま
DATV信号の３次高調波について調べてみました。
１ DATV
EXpressで47G、77GのIFである420MHzで送信するき、その信号を

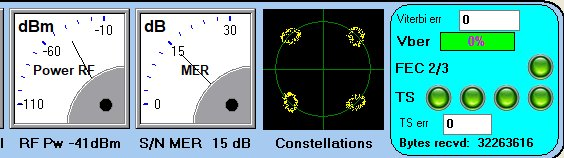

MiniTiounerで受像すると、MERは15dB程度、パンダ目コンステになりました。
（添付1）

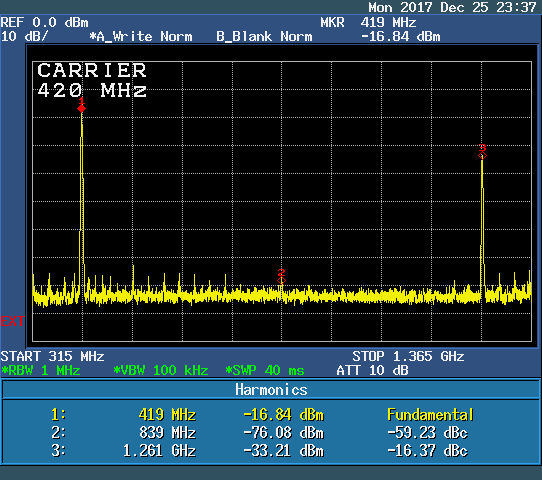

２ これは、3倍高調波に影響でした。（添付2）
2次高調波 840MHｚは-59dBc程度ですが、3次高調波 1260MHzは-16dBc程度でした。
MiniTiounerは広帯域なので、3次の高調波1260MHzも受信してしまい、位相の関係で
パンダ目になると推測しました。
500MHｚのLPFを挿入すると、MERは25dB以上、パンダ目は点になりました。
３ そこで、DATVの3次高調波はどんな特性なのか、調べてみたくなりました。

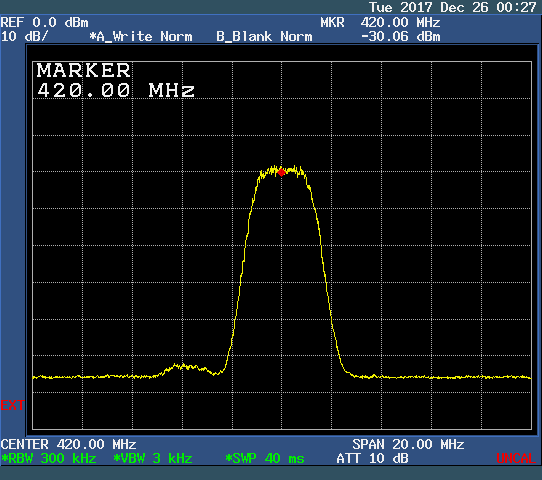

添付3は、DATV-Expressで
420MHzを送信したときの 420MHzのスアナ波形です。

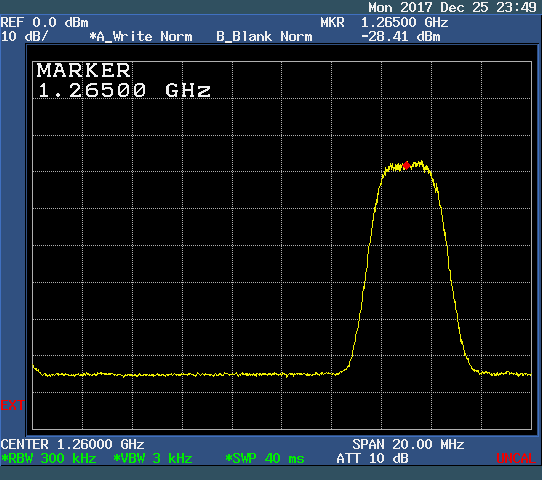

添付4は、DATV-Expressで
1265MHzを送信したときの1265MHzのスアナ波形です。

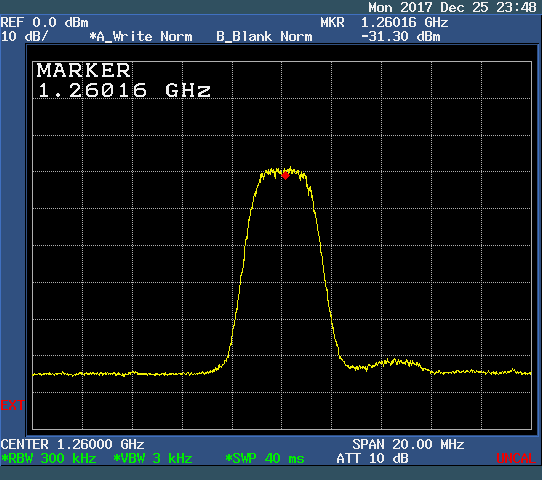

添付5は、DATV-Expressで
420MHzを送信したときの、1260MHz(430MHzの3次
高調波）のスアナ波形です。
添付4と添付5はほとんど同じ波形をしています。
レベルの差は、前述のように-16dBc程度です。

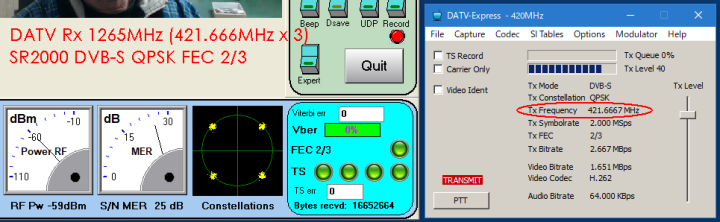

４ MiniTiounerV2で、420MHzの3次高調波の信号を受像してみました。（添付6）
＃受信が1265MHzとなるよう、送信は1/3の421.666MHｚとしました。
RF
Pw -59dBm、S/N MER
25dB、コンステも良好、映像はもちろんM5Dです。
受像結果は、源周波数の420MHzや1265MHzの信号の受像と同等です。
＊考察
1 DATV信号は逓倍（3逓倍だけ？）しても帯域が広がらない。
（理由は？ DATVの信号特性からしてそうなんだ、でいいのかな？）
2 3次高調波信号の受像は、源周波数の信号の受像と差はほとんどない。
（そうか、DATVの信号特性からすると、当たり前？！）
3 追試をお願いいたします。これが本当なら（当局は、知りませんでした）、
マイクロウエーブのDATVはとても有利になります。
4 森本さんが、DATVは逓倍しても映る、と仰っていたことを思い出します。
＊実験機材と設定
１ 送信 デバイス DATV
Express、ソフト Express
TX v1.25
２ 受信 デバイス MiniTiounerV2、ソフト MiniTiounev0.7b
３ スペアナ R3272
４ DATVの設定 DVB-S, SR2000KS/s, QPSK, FEC 2/3
de ja1syk/松本 高崎市
|
