DATV　Expressの送受切替回路追加 　de JA1SYK 　Sep/21/2014

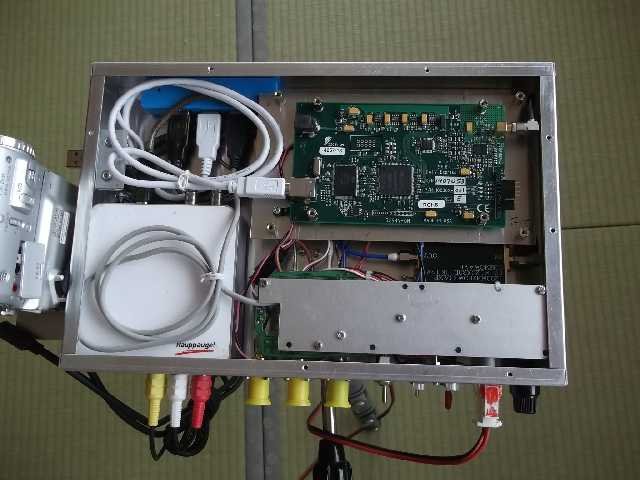

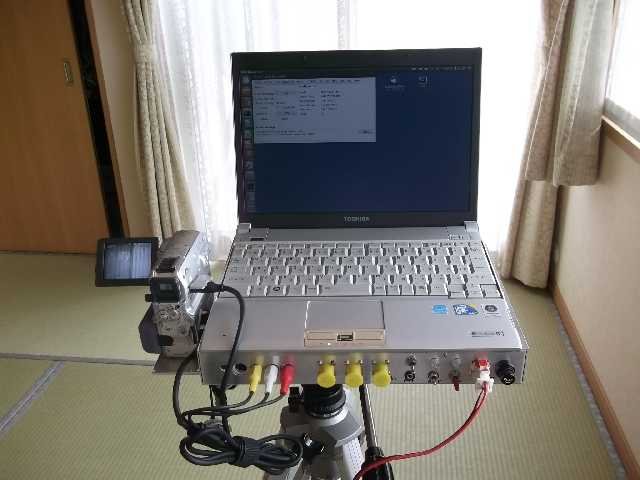

皆さんのご支援でDATVのお仲間に入れていただけそうです。 感謝しております。 ９月はじめに、400x200x40のシャシーにDATV-Expressを収納しました。 野外移動でPCをどう処理するか、思案し、添付のようなりました。結局、TRV、 DATV送信部、DATV受信部の３セットとなりそうです。 内部　→　DATVexpressの基板の下部に、ディレクショナルカプラ（モニター用） とアイソレータ、手前の下部にIF用同軸リレーとマウス基板があります。 送受切替回路は、古いボールマウスの基板を使用しています。 使用している同軸リレーがラッチ型なので、スタンバイSWのON時とOFF時に出る パルスを、マウス左SWのクリック動作に流用しています。 運用時、DATV Expres制御ソフトの「PTTボタン」上にマウスカーソルを移動して 置けば、スタンバイSWの操作で、DATV　Expressの送受が切り替わります。 JA1SYK　・松本　／高崎市
