皆さん
77GHzの測定にE Bendが必要となりましたが手持ち無く。ebayにはたくさん有りますが
かなりのお値段です。そこで最近愛用している”ひっぱたき”導波管で作ってみました。

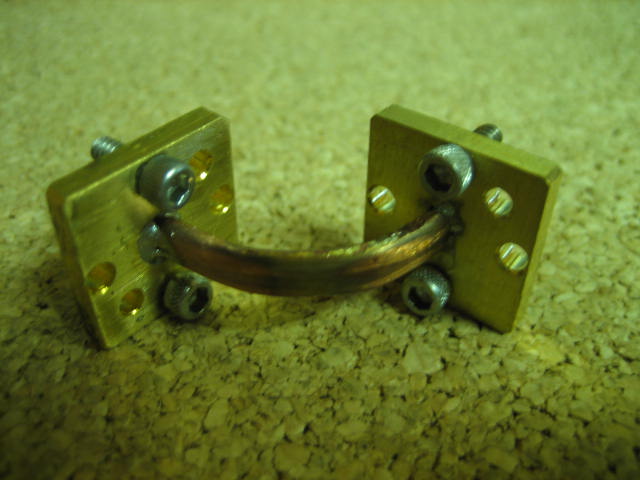

写真の通り、内径3φの銅パイプをたたいて潰してから炙って曲げたものです。
この手の銅パイプはりん脱酸銅で純銅です。我々が入手出来るWR10,
12の
素管は通常丹銅なので、硬くてこの程度の曲率で曲げるのは大変ですが
純銅ですと、さほど難しくはないです。しかもTE10で伝送するように潰して
あるのでなおさらでした。フランジは18mm角でUG-397/U相当のネジ穴にしてあります。
ただしガイドピンはバカ穴です。
E BendはEasyですがH BendはかなりHardと思います。パイプを曲げてから潰せば
出来るかも。今後の課題にします。

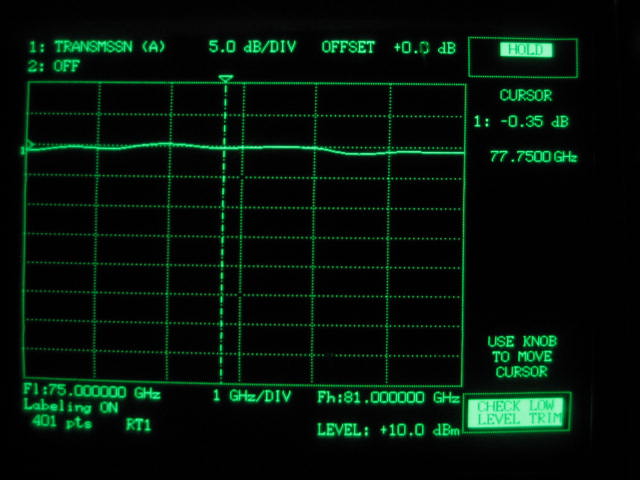

Lossは写真の通り75---81GHzでかなりフラット。77GHzでは0.35dBで,
十分使用に耐えるレベルでした。フランジの合わせを微調すればもう少し良くなるかも？
再現性を考えて特別な操作はしておりません。
ミリ波では、ひっぱたいたパイプで作った導波管は丹銅の矩形導波管よりLossが少ないです。
いずれデータを整理して発表します。
de
JA1ODA 横山 公一 さいたま市浦和区
|
|
|
|
