皆さん
77Gで何とかNFが測定出来ないかと実験しております。Noise Comに
はW Bandで使えるNoise Diode/
Sourceが有りますが、とても買えない。
47GではジャンクのMSCのSMA
Outでも出てますが77Gは無理。

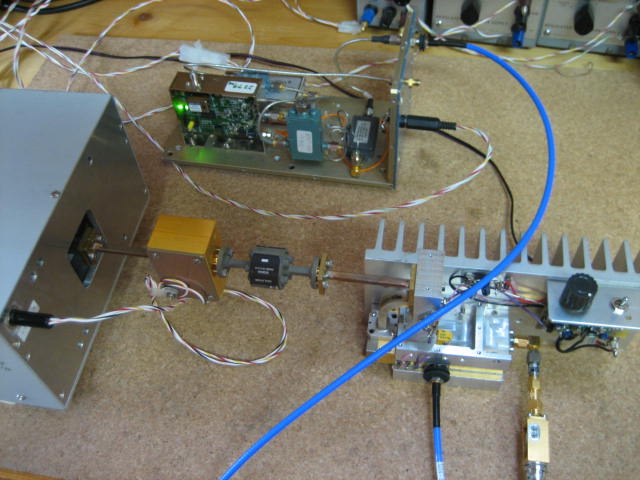

そこで77Gの現用機に使っている38G
送信Unitを使ってMix/逓倍式
で出るか実験しました。
IF (2GHz台Noise Source) ----Mix
----38GHz台(PA) X2 = 77GHz 台 Noise
Junk MSC 20dB ENR
|
Lo In = 18.192GHz X2 (Unit内部）
ADF4360-1 2274MHz X 8 = 18.192GHz
この構成でNoiseは安定に出てきたのでNFが4.9dBと確かなUS製78G
LNAを
基準にENRを決定したところ4.0dBでした。NFがよほど悪くなければ使えるLevel
です。MSCのSourceには6dB
PADを入れているのでもう少し減らせばENRは
増えそうです。２時間ほどヒートランした結果NF変化は0.5dB程度でした。ほとんどが
38G
UnitのGain変化と思います。Power大食いでかつ熱設計が悪いのでケースの
温度上昇が大きいです。多分この理由でJynkになったと思われますが。
短時間ならば変動はほとんど無視できるので比較実験には使えると思います。
１，２日置いてどうかも試験してみます。ちょっと大げさなNoise
Sourceですが
77GでNFが測れるのは進歩です。
de JA1ODA 横山 さいたま市
|
|
|
|
