皆さん
77G用アンチパラMixerを実験しましたのでご参考になれば。
現用77G TRVはシングルダイオード共用で送信逓倍にてMKU761Bを+1dBm程度でドライブし
50mWを得てます。受信時のConv.
Lossは15dB程度でそれほど悪くは無いですがLOがRFへLeakしLO NoiseにてS/N悪化してます。
これを改善すべくDB6NTのNo.45基板でアンチパラMixerを作って測定してみました。
この基板はDL2AMが作らせたもので38GHz台の入力効率が良いです。
尚 ＩＦは434MHz (77.75GHzにて）です。
77G Power測定はHughes 47776H W Band Diode Sensorです。
この確度が何ともですが、もろもろの測定結果からして+/- 2dB Maxには
収まっていると思われます。38GはHP R8486Aです。
１．受信Conv. Loss （RF: -30dBm In)
15dB
最適 Lo
Level ---+13dBmでした

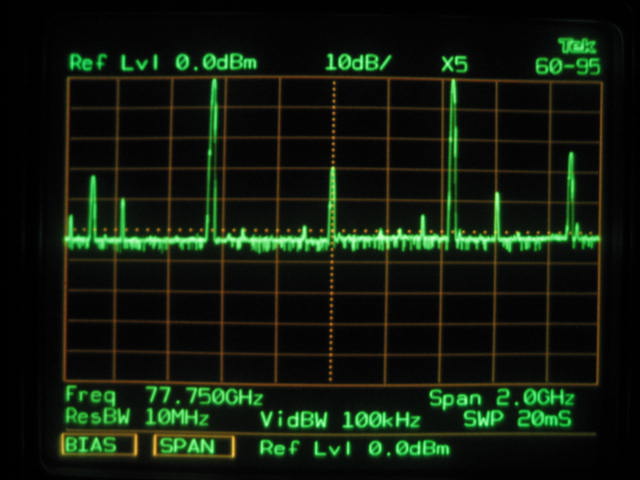

２．送信Mixerとして
最高出力になるようにし、かつLOのサプレッションも最適にLO Level, IF Levelを調整した結果
（写真添付）
Power
MeterにてOut---- 0dBm (-3dBm 片サイド）
このときのLO---+19.4dBm. IF---- +16dBm
でした。
LOサプレッション 30dB取れてます。ただし434MHz X2のスプリアスが大きいですが。
３．逓倍器として
森本さんの記事を真似して約20mA流してバランスを崩して逓倍器として
どの程度出るかやってみました。
結果： 77G
Out--- -1dBm
この時の38G In---+16.2dBmでした。
MKU761B Sat Outを得るには +1dBm必要です。逓倍で -1dBmでドライブすると
40mW程度は出そうで、まーまーでしょうか。送信をMixerと
して使ってDSBで 0dBmドライブだと45mW出るとして片サイド22.5mWとなりますが
IF 145MHzにしないとLSBがバンドから出てしまいます。
BPFが入手出来ない場合には片サイドだけでもかなりPower出るし簡単なので良さそうです。
BPFを入れるとLoss 3dBと見込んでも-6dBmドライブで15mW程度と思われますが、
Loss 3dBは多分無理で5dBは見込む必要有りです。
LO
Noiseに関してはLOサプレッション -30dBも取れれば大幅改善です。
LO Leakは測定したかったのですがスパアナの外部Mixer Loss---45dBで感度足りずでした。
実機に実装して試験してみます。
DB6NTのMKU761BはGain低いので苦労します。MKU761Cが出たようですが
送信MixerでBPFを入れるとなるとCの方がずっと有利と思います。
このアンチパラMixerを我が機に実装してとりあえず送信逓倍で実験してみます。
de
JA1ODA 横山 公一
|
|
|
|
