皆さん今日はJA1ODA 横山です。
森本さんにお世話になって77G Ampを入手しました。
先日やっとWR12 WGアダプタを作り、Kuhneの推奨通りスタブも付けて改めて
Amp Gainを測定しました。
結果；スタブはかなり効きます。ないと性能出ないとも言えそうです。

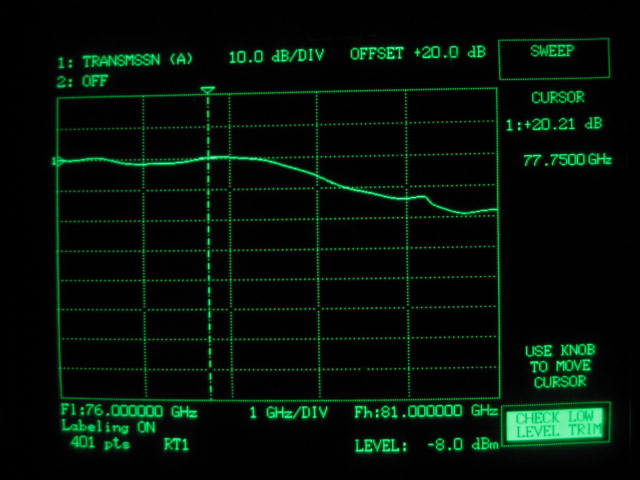

無しでは77.75GHzにてGain 18dB一寸でしたがスタブ調整の結果2０dB を超えました。

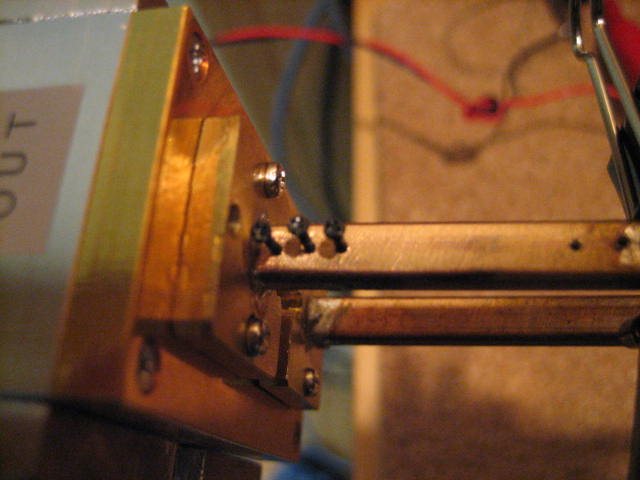

スタブはKuhneの推奨どおりWR12に2.5mm間隔 1mm
ネジ ３本です。（鉄ねじです。秋葉には1mmは鉄しかない）
ナットは難しいのでタップを切るときに最後まで切らないで
ねじ込んで入るような位置で止めておきます。
WR12に0.8mm下穴で1mmタップはなかなかの作業ですが確実にGainが上がると思います。
多分NFも改善されるのでは？
森本さんのお考えのUpper Sideの80.3GHz Gainは8dB程度です。

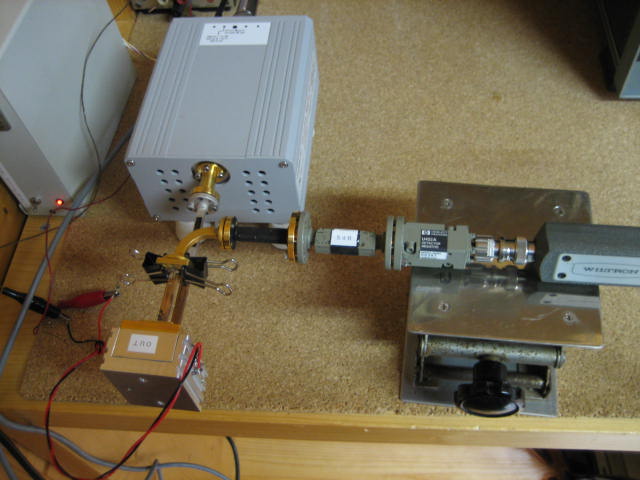

測定風景、スタブの状態、ネットアナ画面の写真添付します。
de JA1ODA/0 横山 公一 長野県長和町より
|
|
|
|
