24GHz のレーダーセンサー  de JA1DGF Sep/16/2011

yqp ml 各局

JA1DGF千葉の米野です。
先日秋月より  24GHz のレーダーセンサーを購入しました。

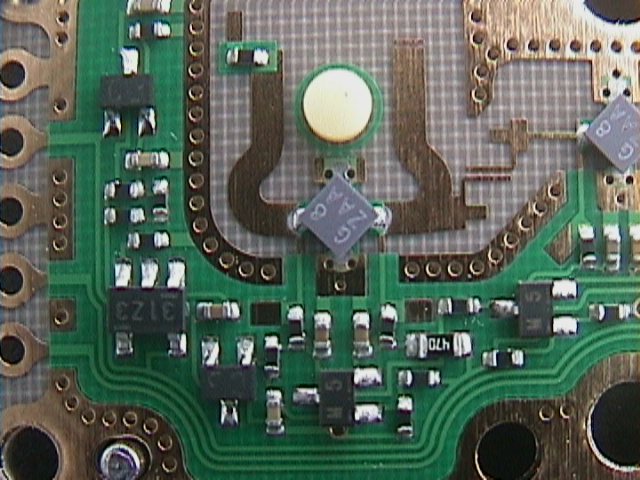

本日開缶に成功し中身は誘電体発振器+AMPで10dBm出
てきます。

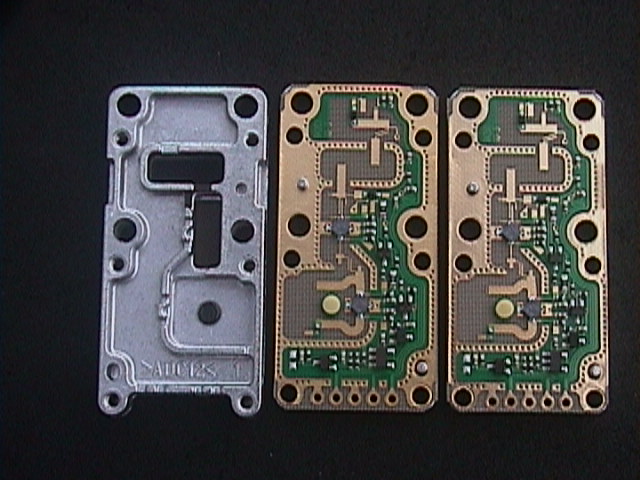

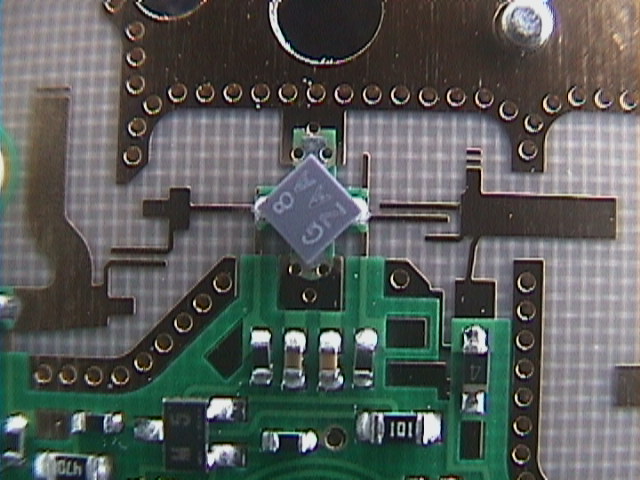

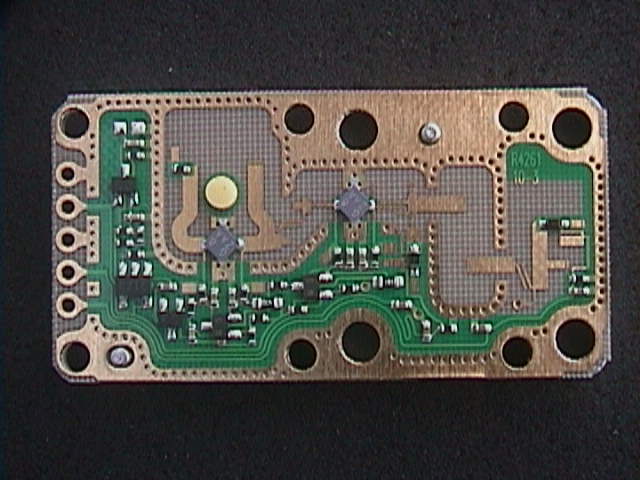

中身の様子 写真を添付しました。ミクサーダイオードはAMP
の出力側に結合されており此処に変調を掛けてもNGです。
内臓のダイオードを使い何とかTVの変調が掛かりそうです。
規格表の周波数は24.1GHzでが周波数調整ビスは内側に
0.7mm出ており、このビスを抜ける方向に回す事で24.000G
Hzに調整可能と思われます。
GUUN発振器のユニットNJR4211に置き換え可能なQRPのF
MTVの送信機が出来そうです。
