| 77GHz帯トランスバーター Ver,Ⅱ 寺島 JA0GPO Mar/18/2009 | ||||||||

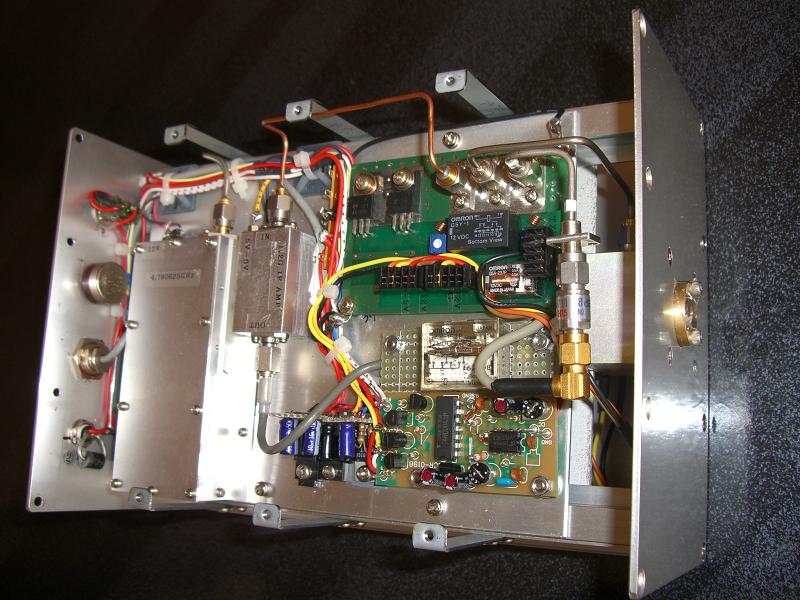

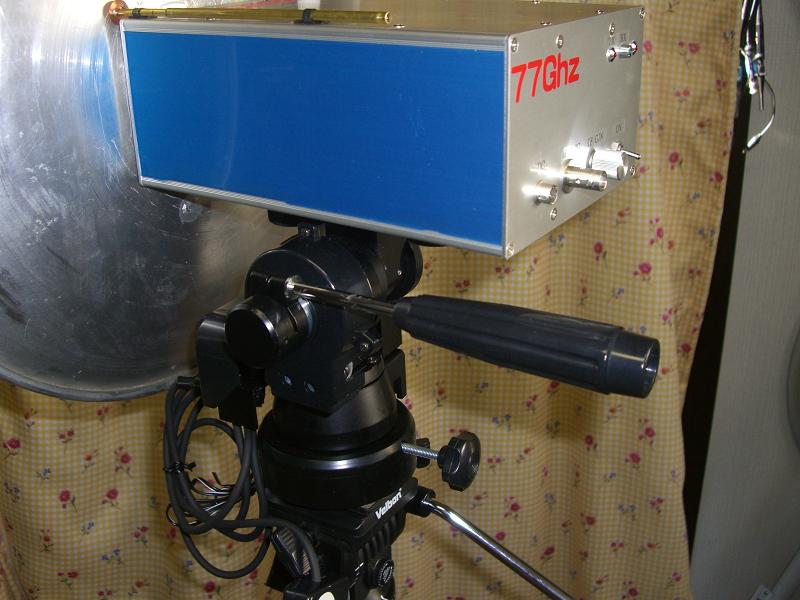

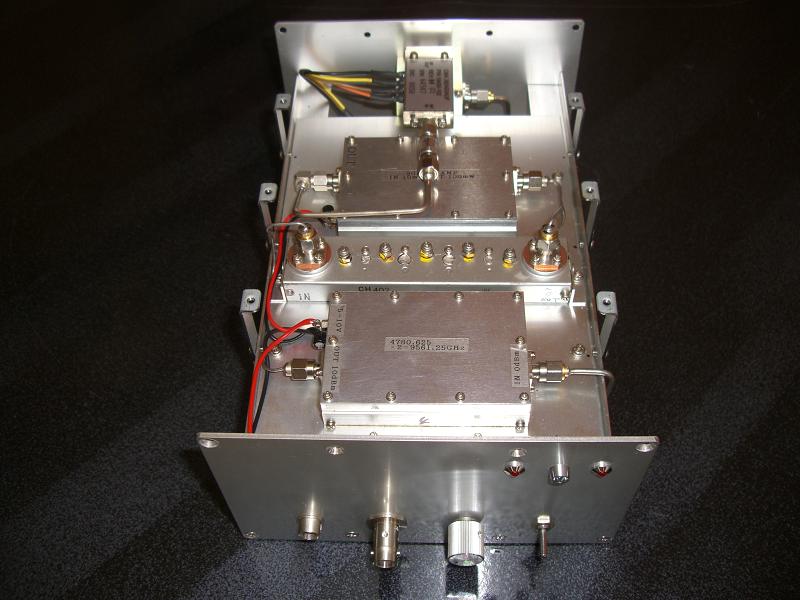

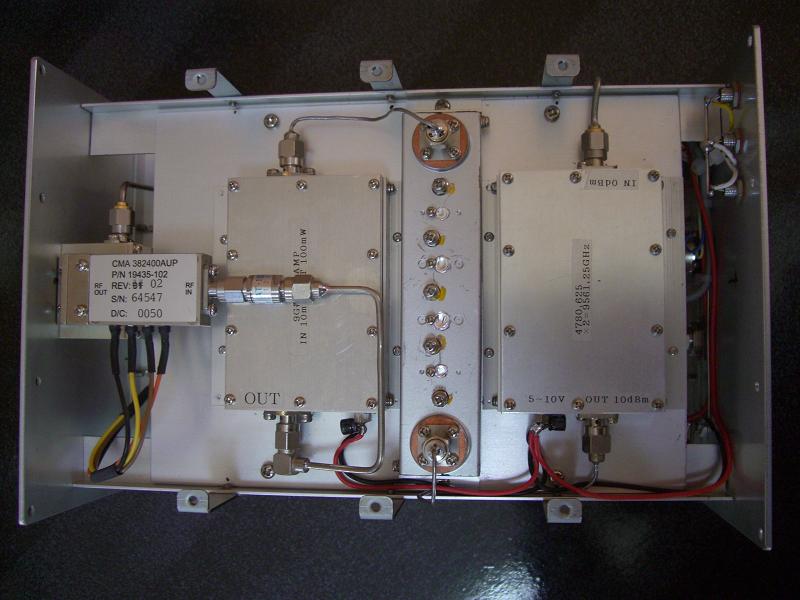

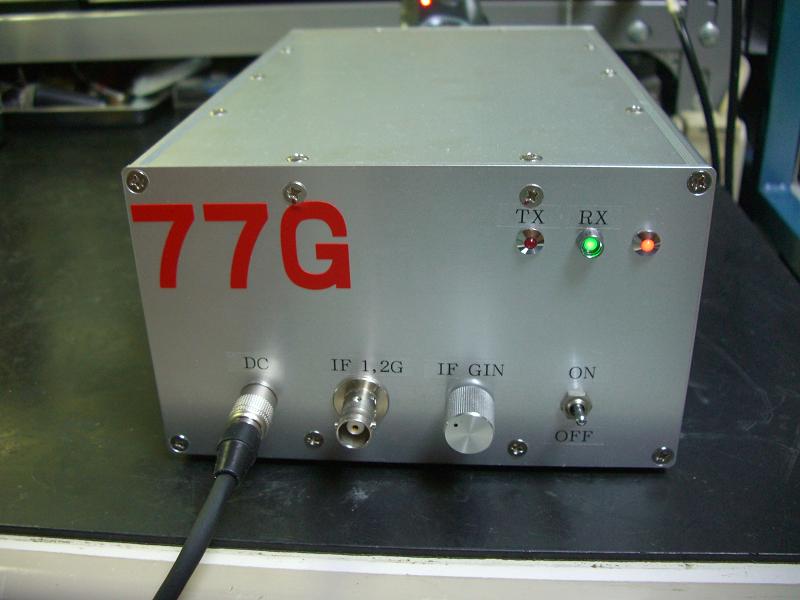

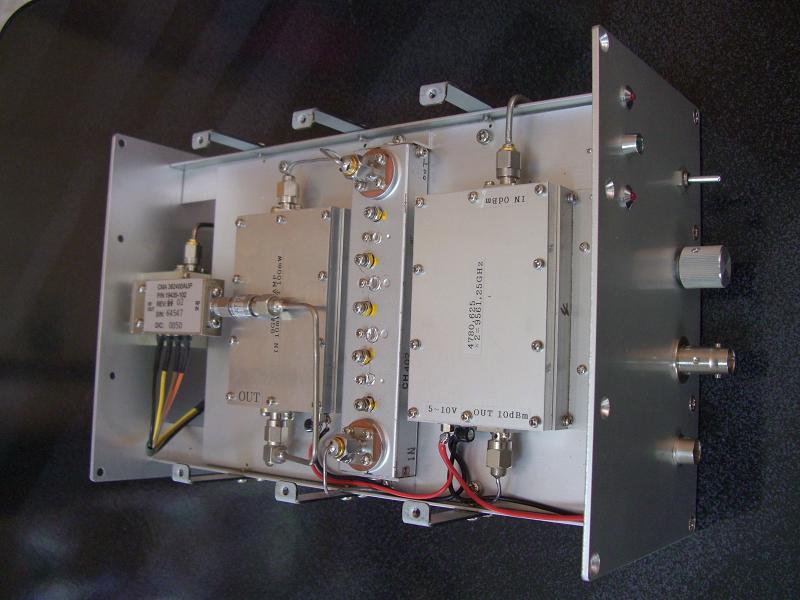

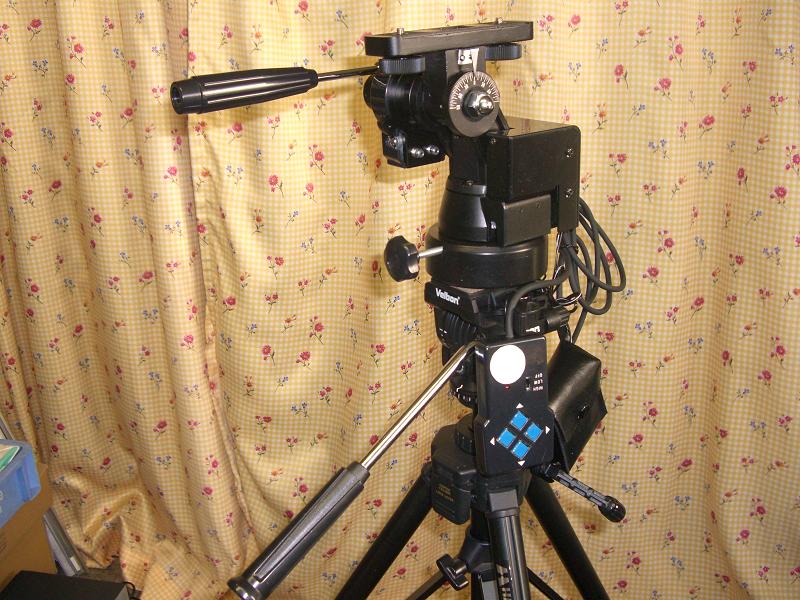

77GHz帯トランスバーター Ver,Ⅱ 77GHz帯の Ver,Ⅱに、9G帯BPF 組み込みました。 外観寸法は Ver,Ⅰと同寸法にて仕上がりです。（同じケースに入れました） ANTは今回”スリット”にて仕上げて見ましたがどの位違いが出ますか？ 最終mixダイオードはアンチパラレル方式で切り替えたかったのですが手に入らず前回同様シングルダイオードで簡単方式です。 PLLosc 9.337158ＭＨｚ×256 ⇒ 2.3903125×2 ⇒ 4.780625×2 ⇒ ⇒ 9G BPF ⇒ 9.56125×4 ⇒ 38.245×2 ⇒ 76.49G ⇒（IF 1.270Ｍ）mix 77.76 ⇔ ANT 一応ケースに組み込み 部屋の中でのRX、TX動作確認完了 電動雲台上に載せて（添付写真参考）部屋の中で動作確認は出来ました。 次回はもう少し離れて確認して見ます。 電動雲台（動径緯台と言う様ですが）HP有りました。 http://www.mizar.co.jp/tele-parts.htm ミザールと言うメーカーでした。 外観が少々大き目です。添付写真参考にして下さい。三脚雲台上に固定できますのでワンタッチで装着出来ます。 一度方向合わせ後は微動調整が出来、とても具合が良いです。 電源は12v 今は単3 8本で使っていますが、12Vなんで外部バッテリーも可！ コントロールBOXの白い丸い物は スコープの焦点合わせ用の白テープです。 ライフルスコープもオークションで数千円で有りました。レンズの隅が少々曇っている等でしたが気になりません。 100位離れた先に77Gビーコンを適当に置き、それをスコープで覗き周辺を少々探しただけで直ぐに信号を捕らえる事が出来ました、 便利かも？ JA0GPO ／ 寺島 |
||||||||
|
