| 77GHz信号源 寺島 JA0GPO Nov/19/2008 | ||||||

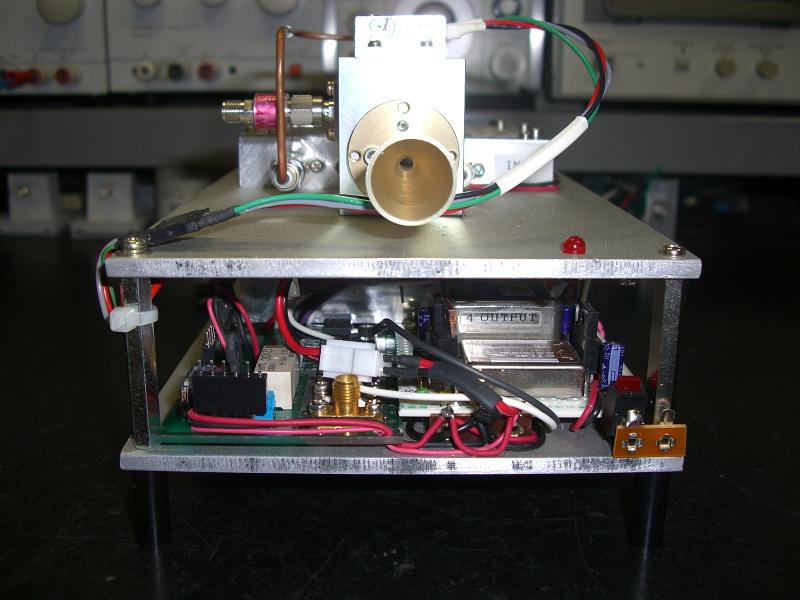

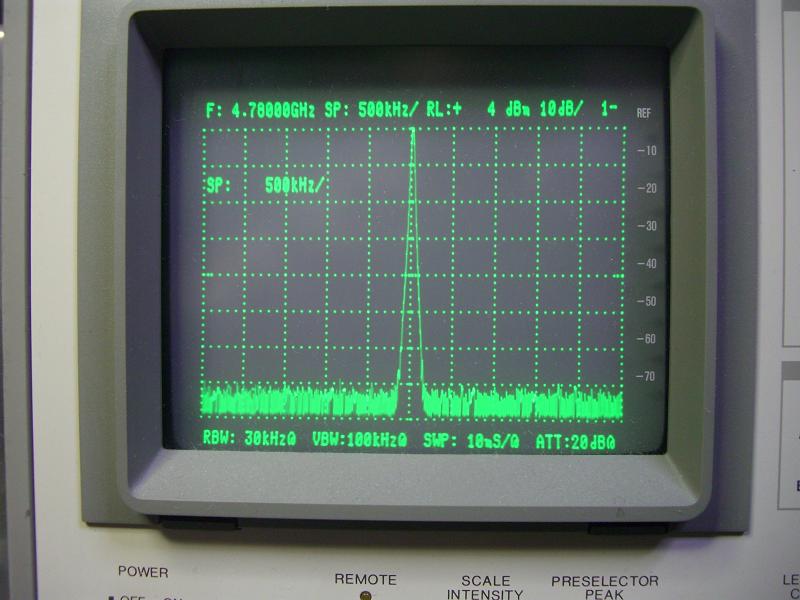

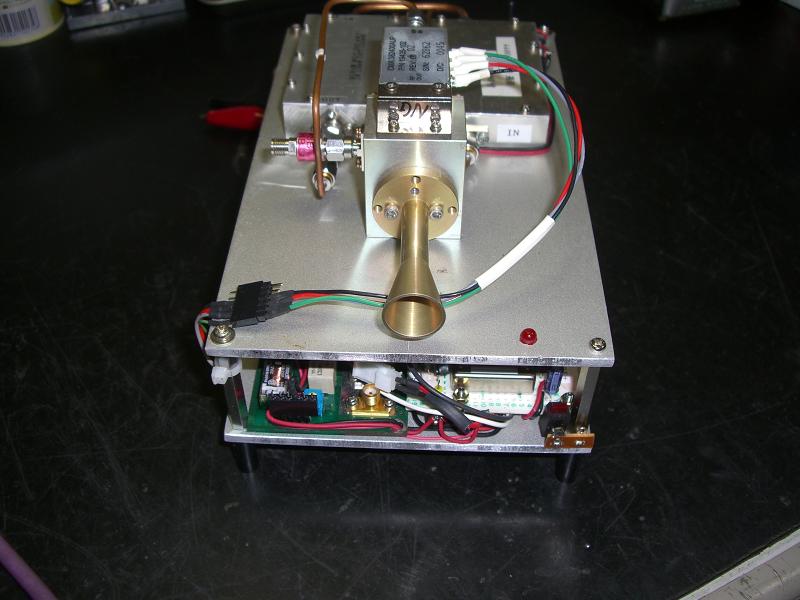

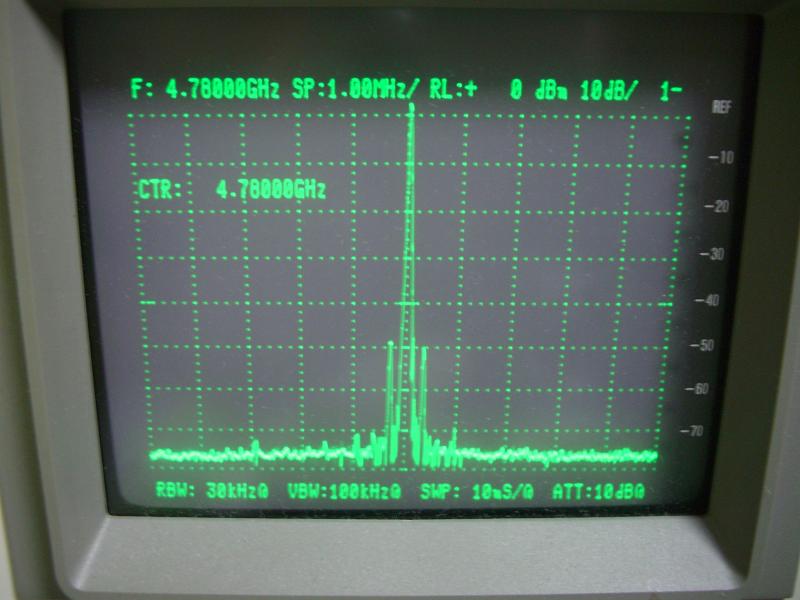

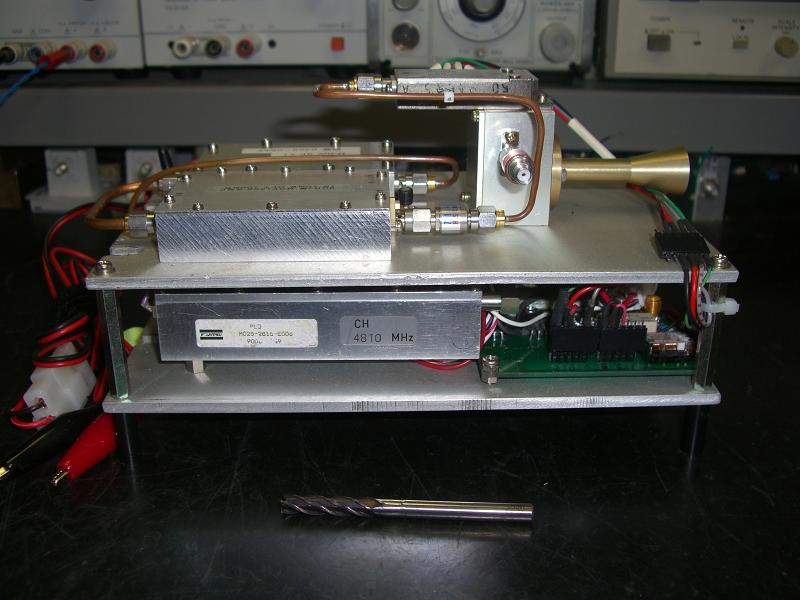

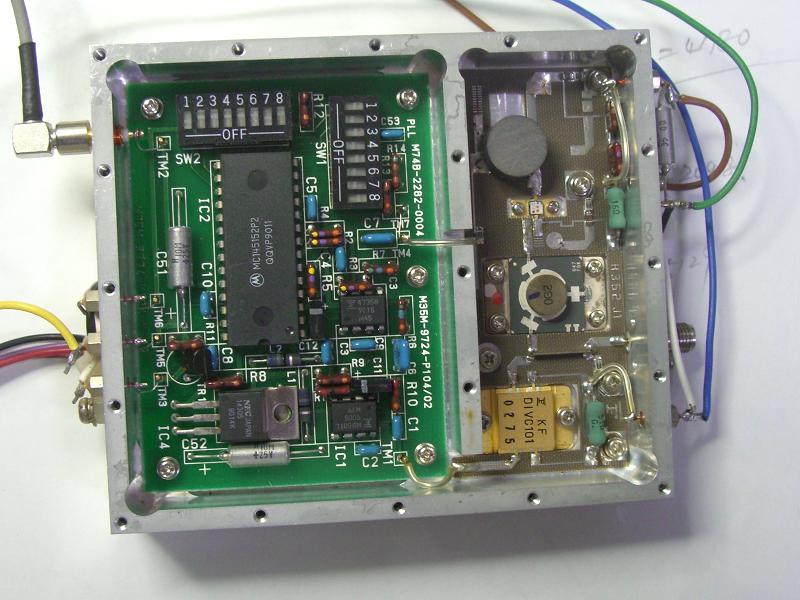

先日壊れた、（壊してしまった）4逓倍器と ジャンクPLL（ディップSWが8個タイプ）で 77Gの信号源を作って見ました。 壊れた（壊した）4逓倍器も役にたちました（分解したが捨てなくて良かった） バッチリ動作？（ジャンクPLLはｓ/ｎが悪く最悪だが77Gの信号は出ている） 結構強く出ているのかな？って感じですね。 50Ｍ位離れてANT調整してみましたがノイズの中にIDが埋もれて最悪でした！ ので ＰＬＬを再調整何とか使える様になったが不安定です。 1.2GハンディーをIF入力とすれば周波数可変もOK！にしました。 出力波形を見たくスペアナにて見ようとしたが我が家のスペアナは調子悪く77Gの信号は 確認する事が出来なかった残念！！ IF AMP追加と S/Nの悪いPLLを取り替えれば 簡易77GUPバターに変身出来るかも？？ ＜７７GHz簡易発生器＞ ①画像：ジャンクPLL+壊れた逓倍器を流用した77GH簡易発生器－１(アンテナ向き） ②画像：ジャンクPLL+壊れた逓倍器を流用した77GH簡易発生器－A(横向き） ③画像：ジャンクPLL+壊れた逓倍器を流用した77GH簡易発生器－A(アップアンテナ向き） ④画像：4780MHz ジャンクPLL波形修理前－１ ⑤画像：4780MHz ジャンクPLL修理後－１ ⑥画像：4780MHz ジャンクPLL本体（ディップSWが8個タイプが２個) de JA0GPO Terashima |
||||||
|
