２逓倍器 （1137MHｚ----＞2274MHｚ） 2010年7月4日
JA0DFR
（２４GHz帯Lo用）
手持ちにドレークのRF部が多数有りますので、2逓倍器に出来ないかと遊んでみました。

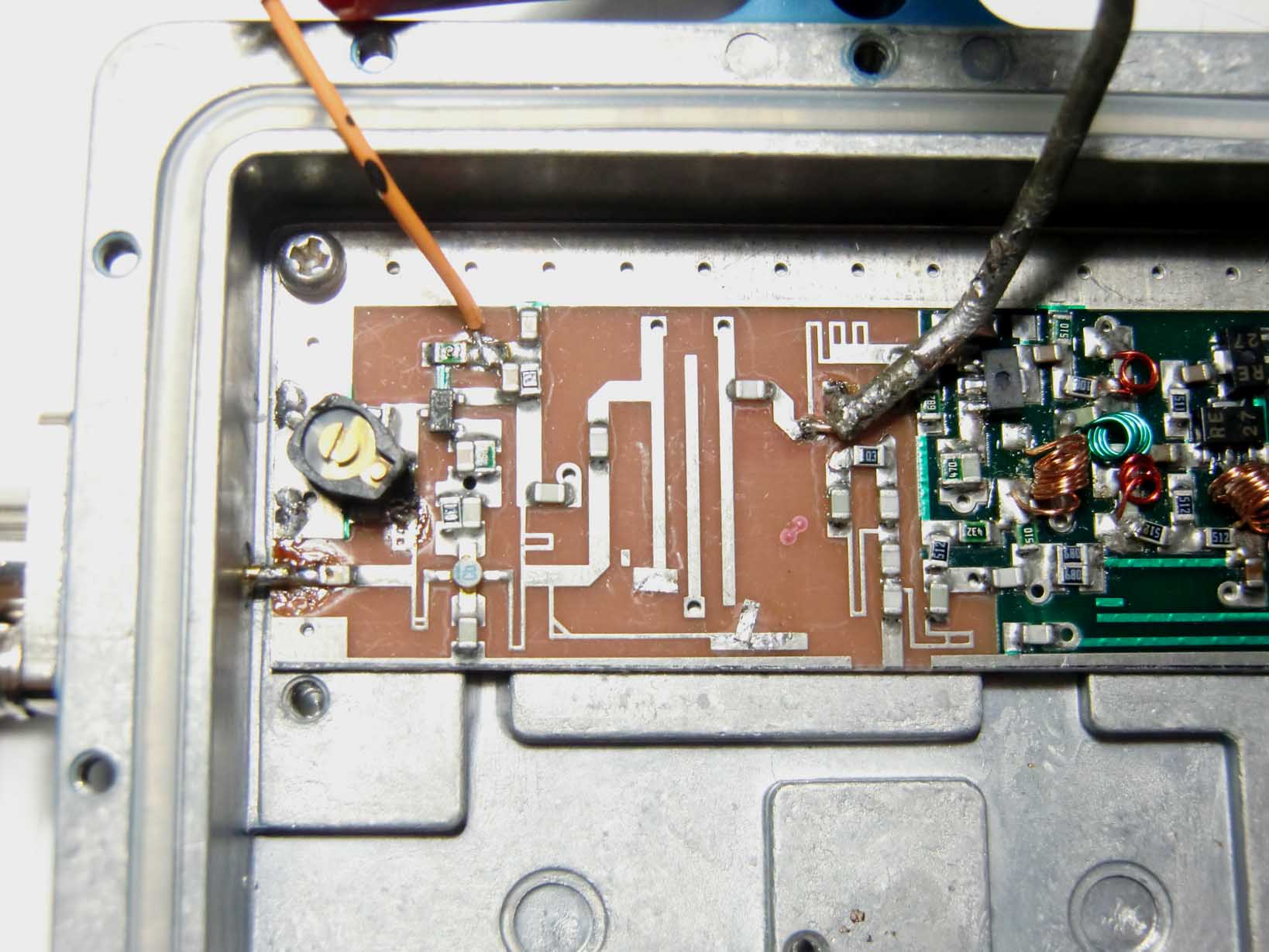

1．2GHz帯RF1段の入力に5ｐトリマーを入れ、無理やり1GHz帯に調整しBPFの所に
スタブでピーク取りをしたのですが +2ｄBｍが最大でした。（NG)

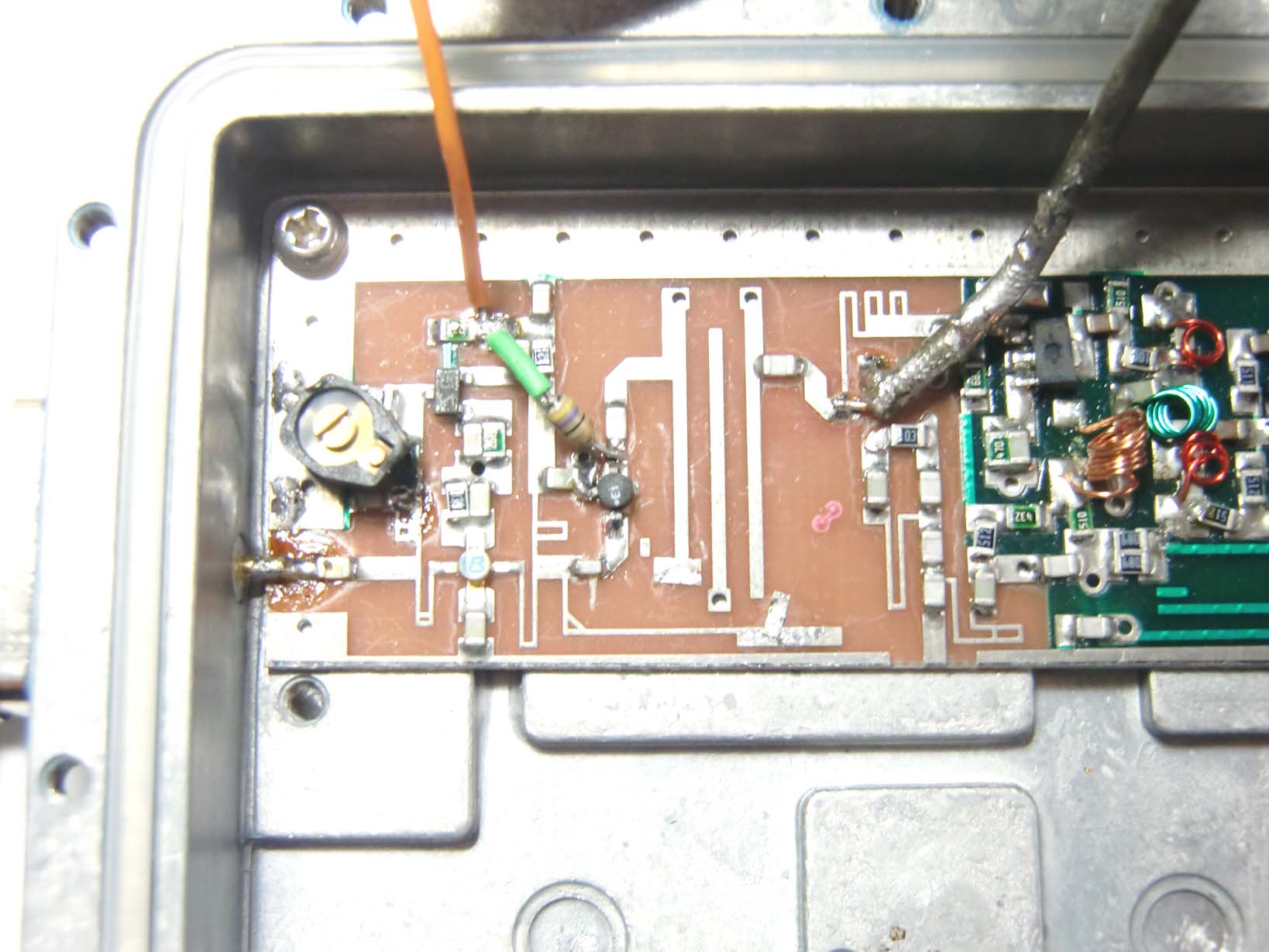

2．BPFの前にMMIC（ERA-1)を入れて+10ｄBmと思ったのですが、ドレーン側インピーダンスが
みだれたようで、-10ｄBmに下がりました。（NG)

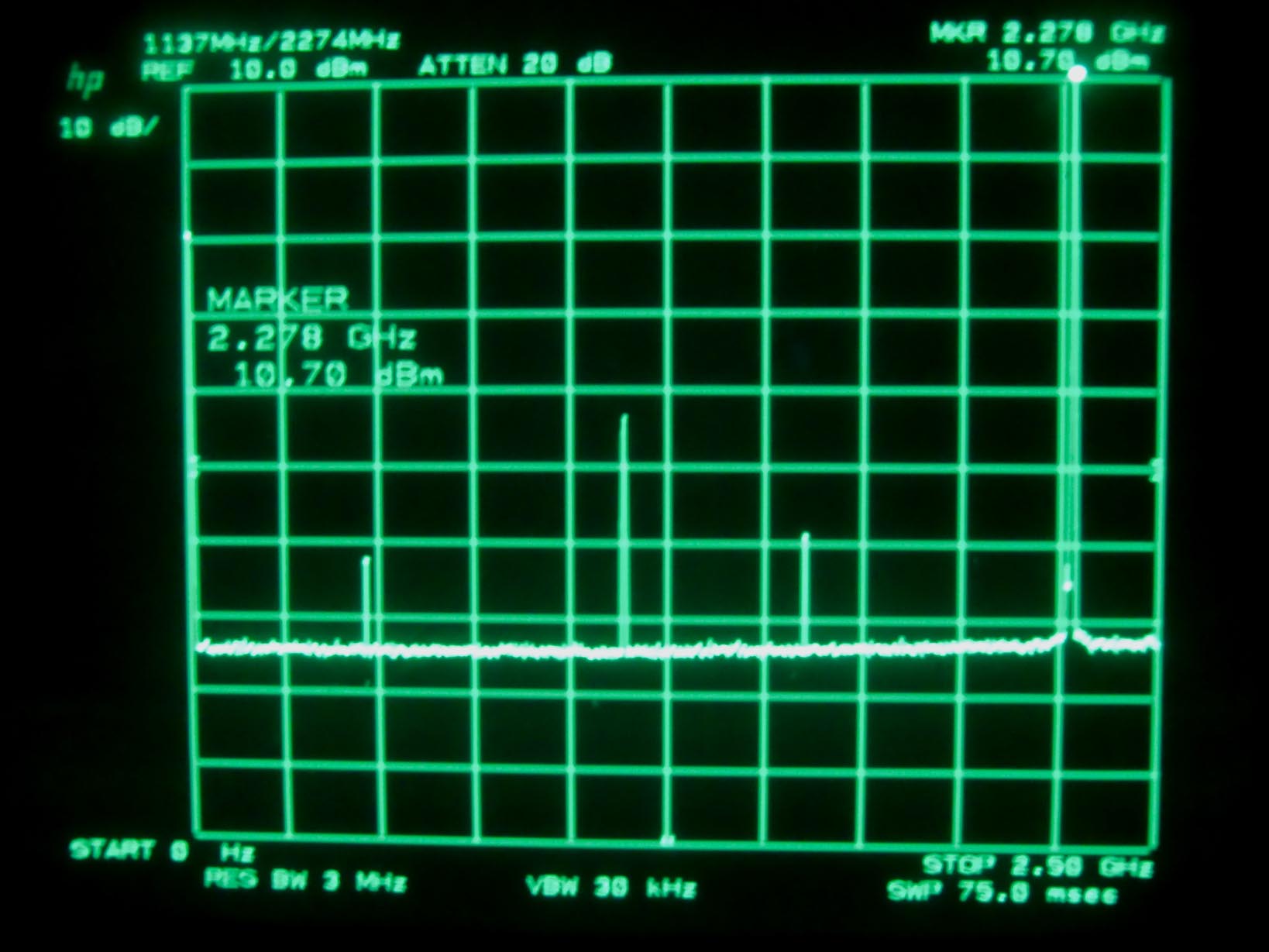

3．BPFの後にMMIC（ERA-3)を入れて下記レベルを得ました。1137MHｚとの差 -45ｄBcでした。（OK)
INPUT（1137MHｚ） OUTPUT（2274MHｚ）
+5v 64mA（2段アンプ）
+9ｄBm +8.4ｄBm
+10ｄBm +9.2ｄBm
+11ｄBm +9.8ｄBm
+12ｄBm +10.2ｄBm
+13ｄBm +10.7ｄBm
+14ｄBm +11.0ｄBm
+15ｄBm +11.6ｄBm

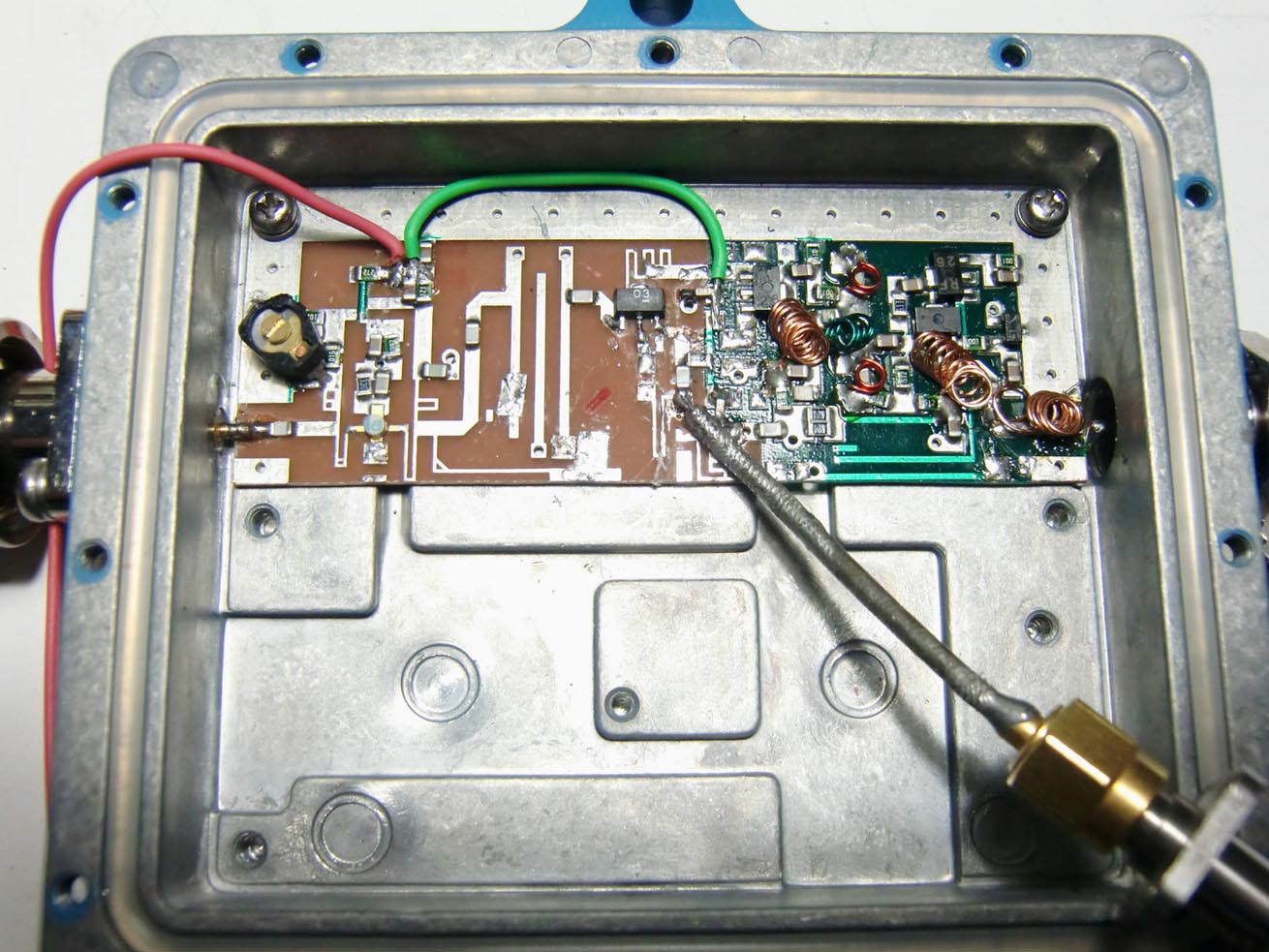

基板が2ヶ所止めなので、少し発振気味です。
適当なアルミケースを探して再調整します。
JA0DFR 浅妻 久和
|
|
|
|
