5GHz帯TRとOSC  de JA0DFR Dec/28/2008

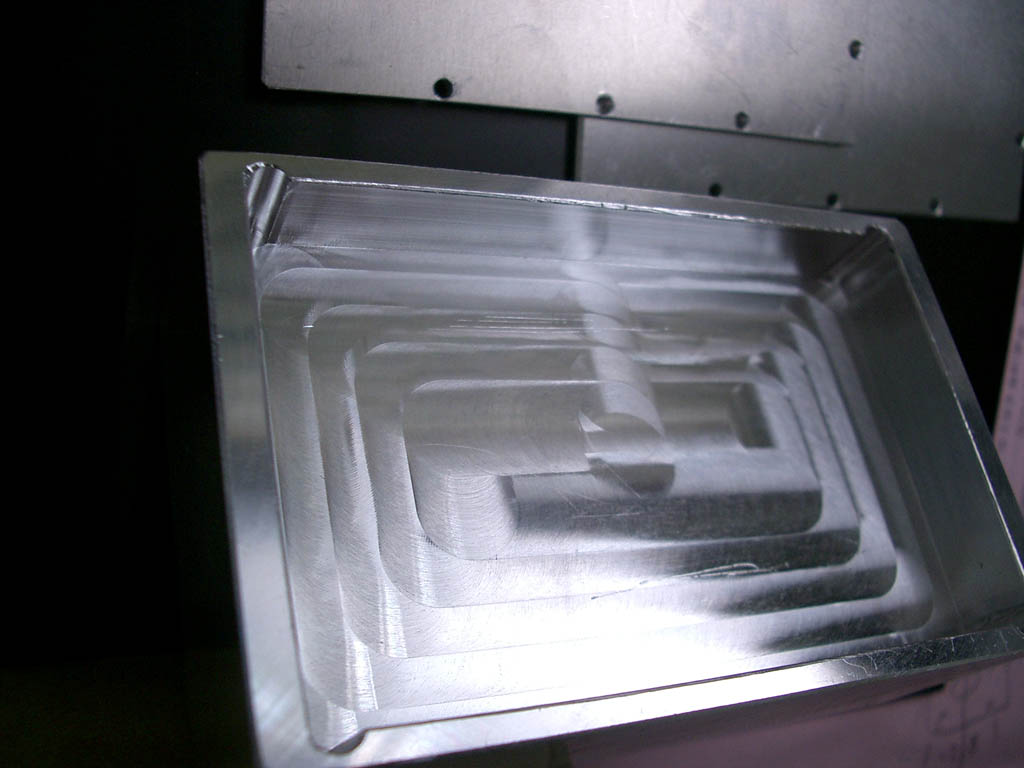

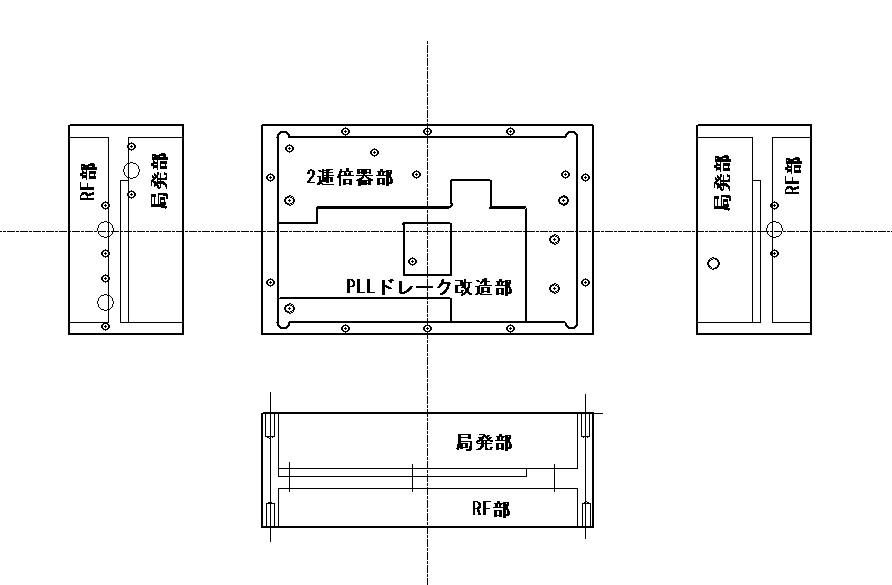

局発一体型アルミケース(84×53×29mm厚み)  JA0DFR  2008年12月27日

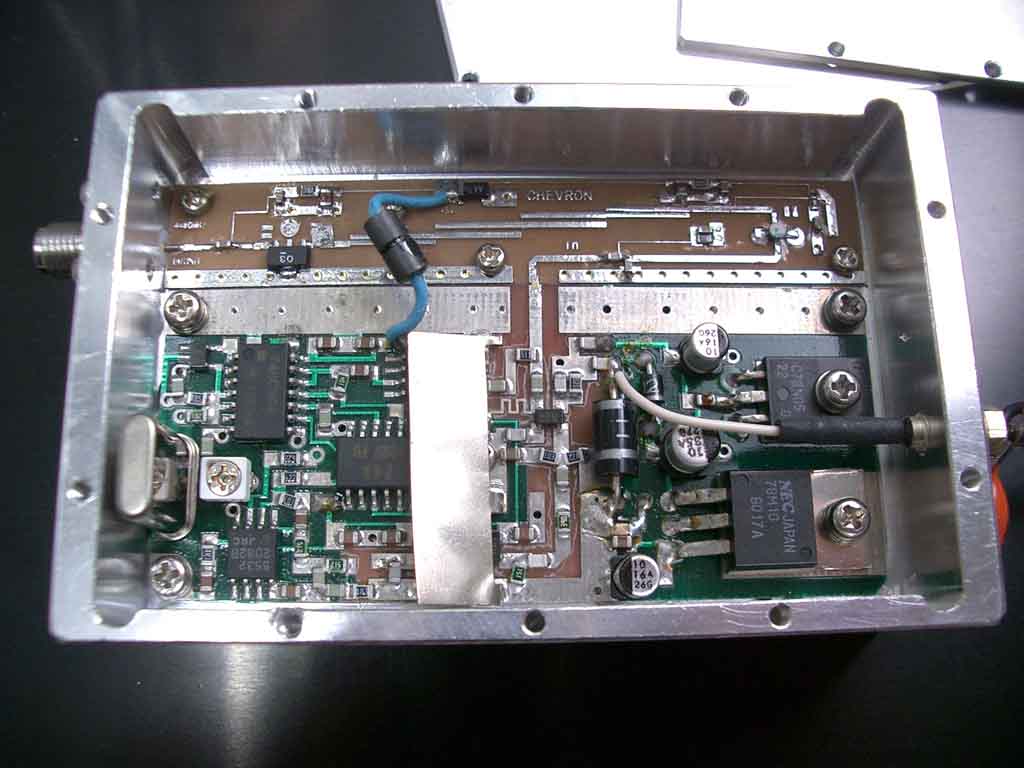

 PLL−ドレーク局発用改造器+2逓倍器(4480MHz)を裏面に、

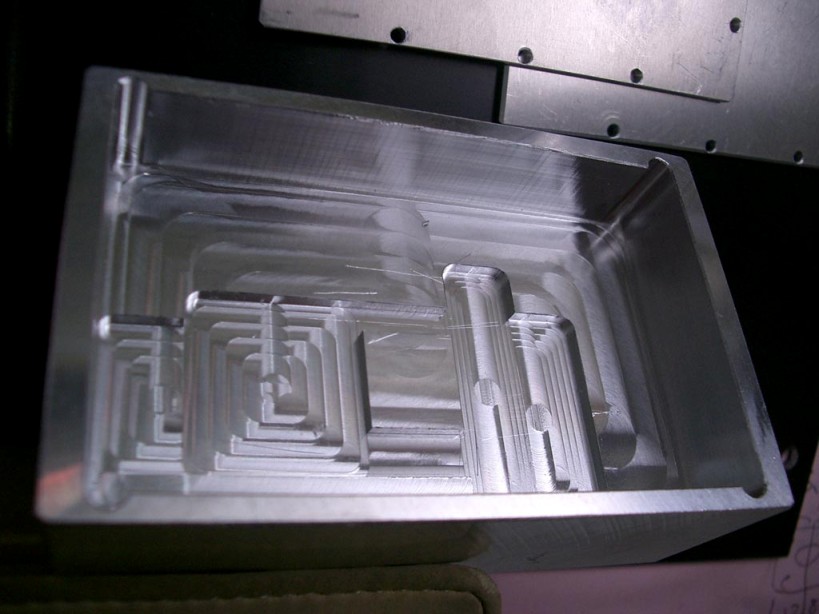

表に深さ10mm×76mm×47mmのスペースに11GHz帯逓倍器、
又はTR部用のアルミケースを製作。表裏用フタ2枚付きです。

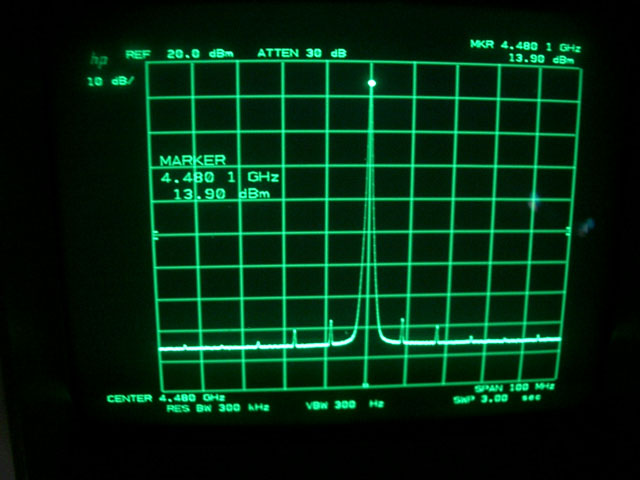

2逓倍部の調整が楽になり、4480MHz:+10dBm以上楽に出ました。
ドレーク局発改造器専用ケースです。取り付け穴(タップ)等は、現物基板で合わせて開けました。

 JA0DFR
浅妻 久和
