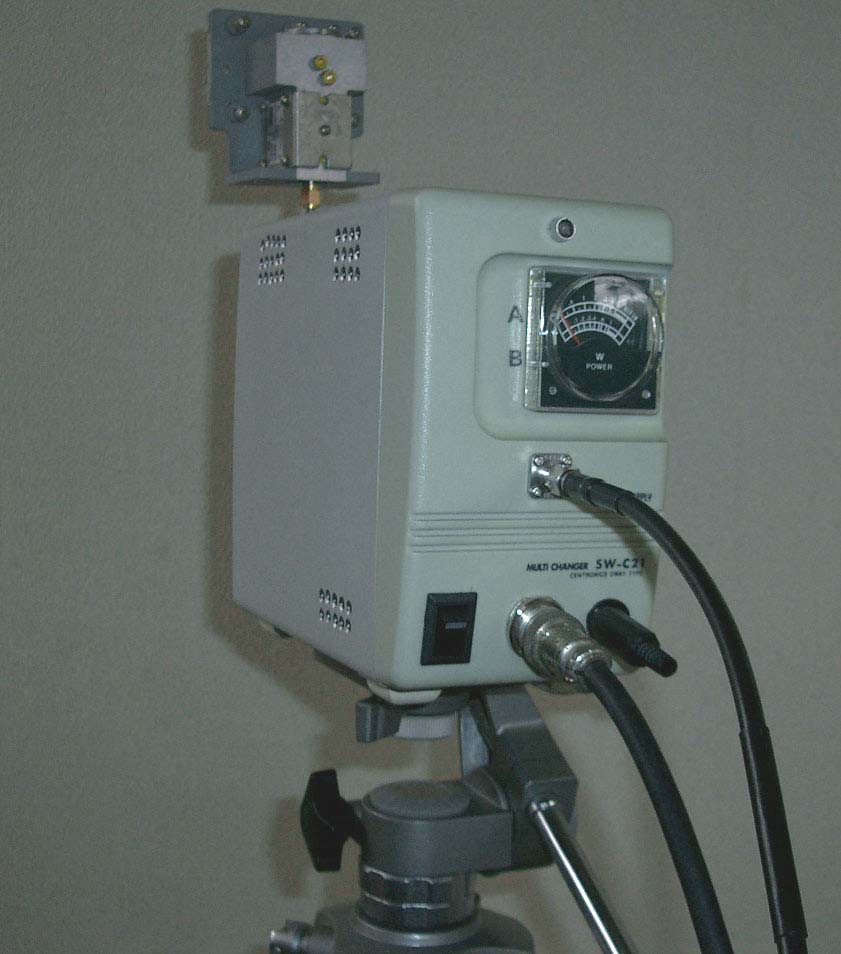

5GHz帯トランスバータ 移動機 de JA0DFR May/19/2007

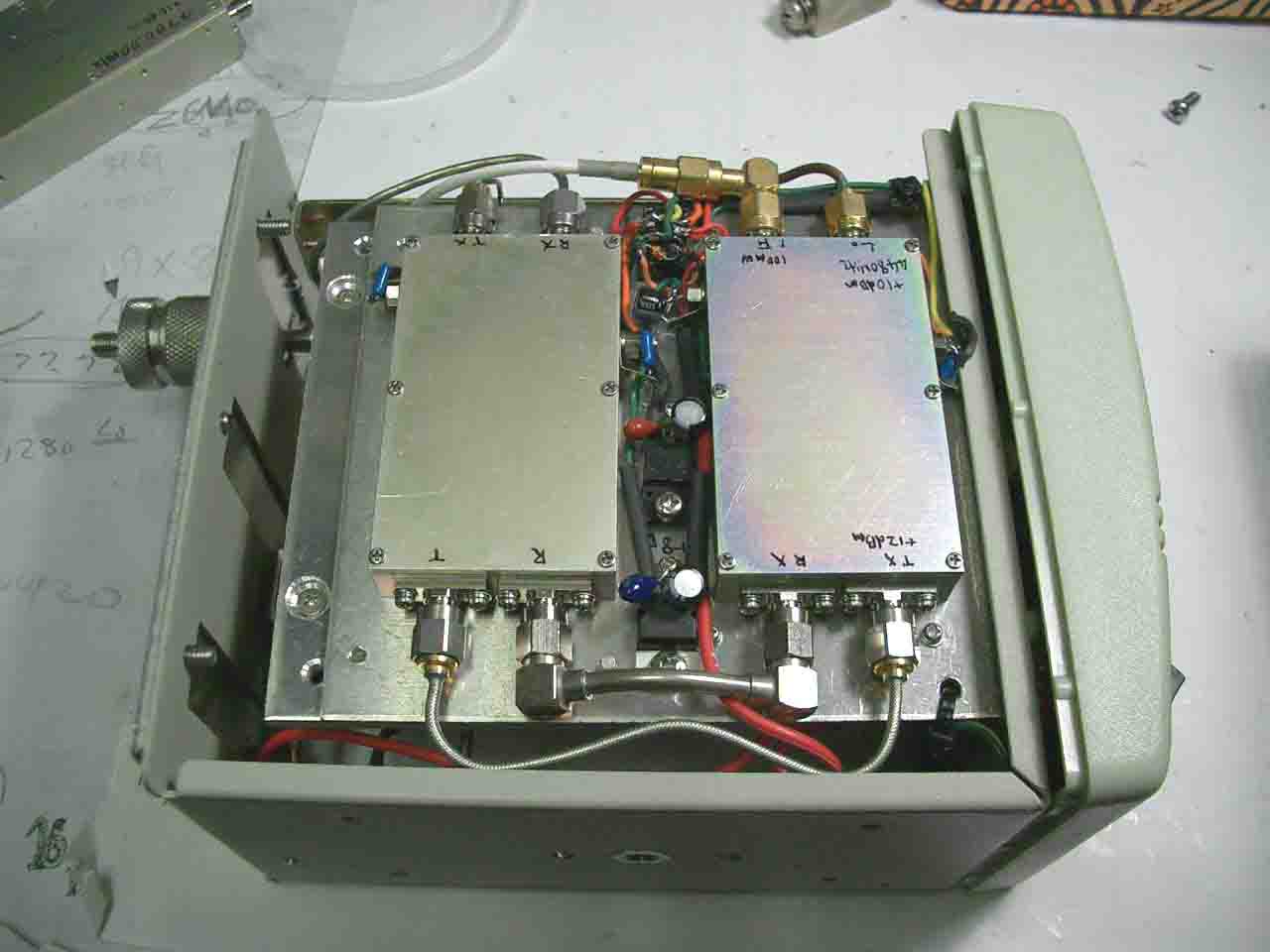

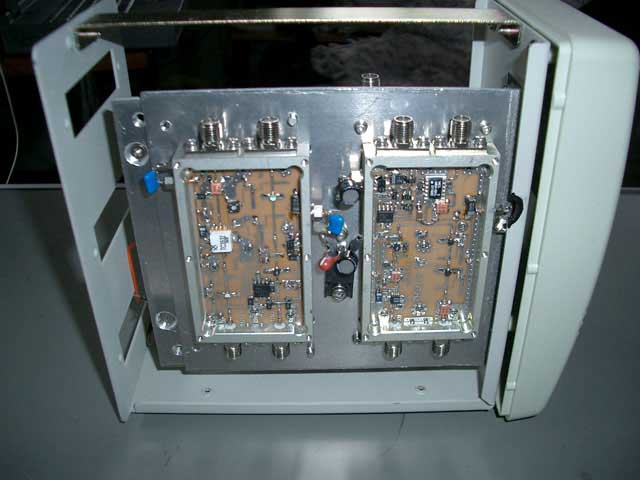

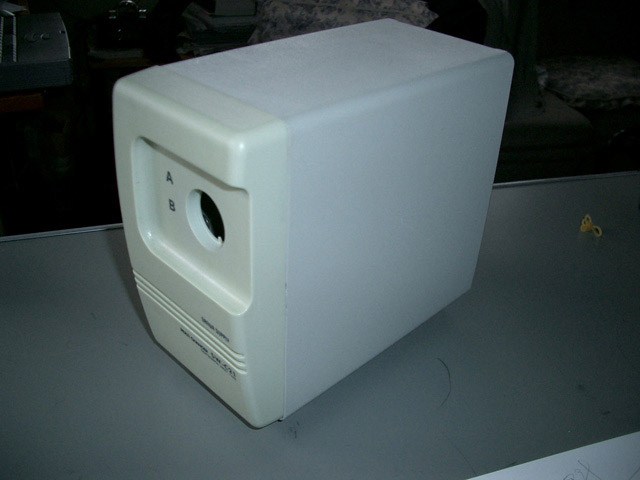

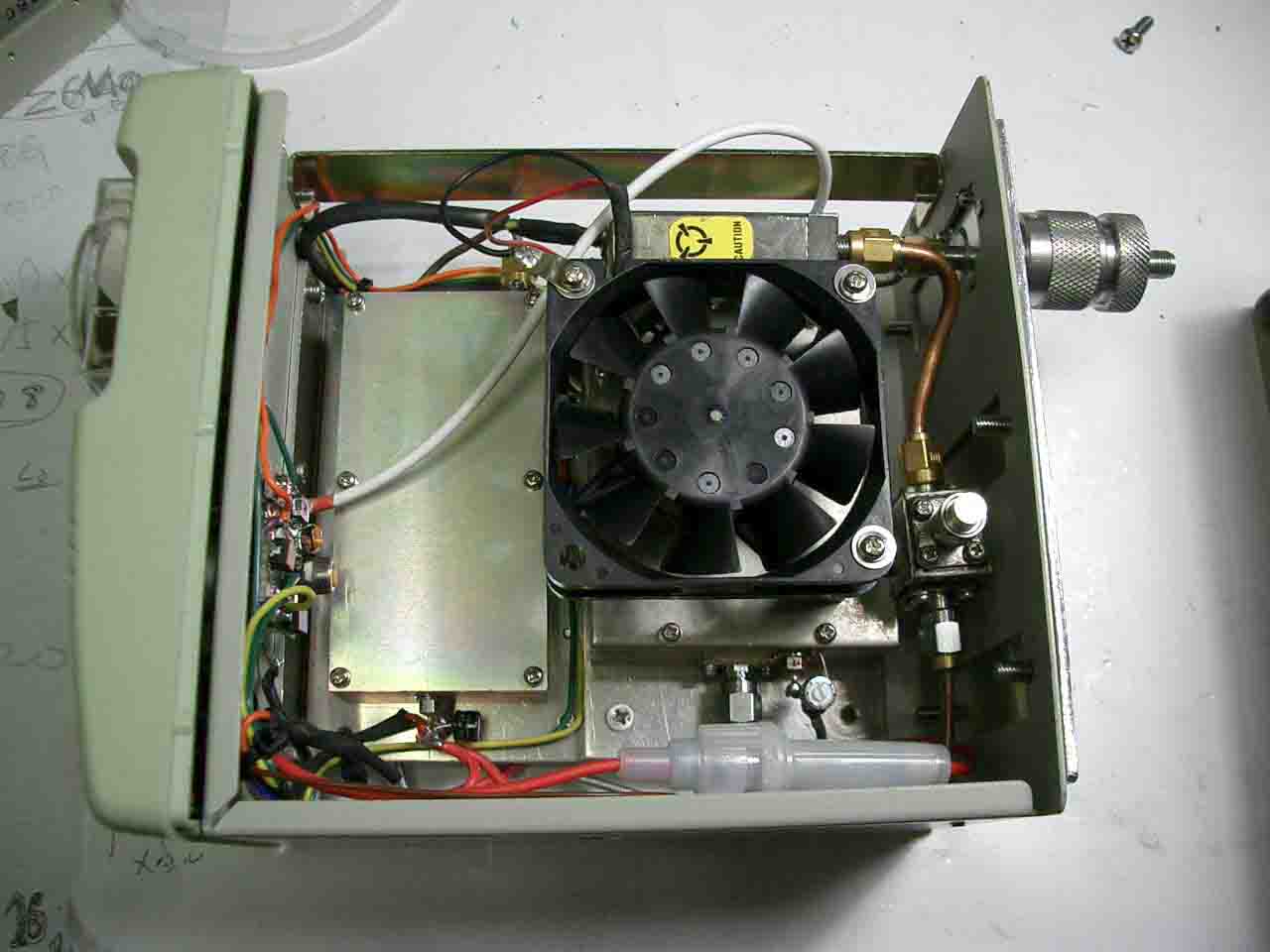

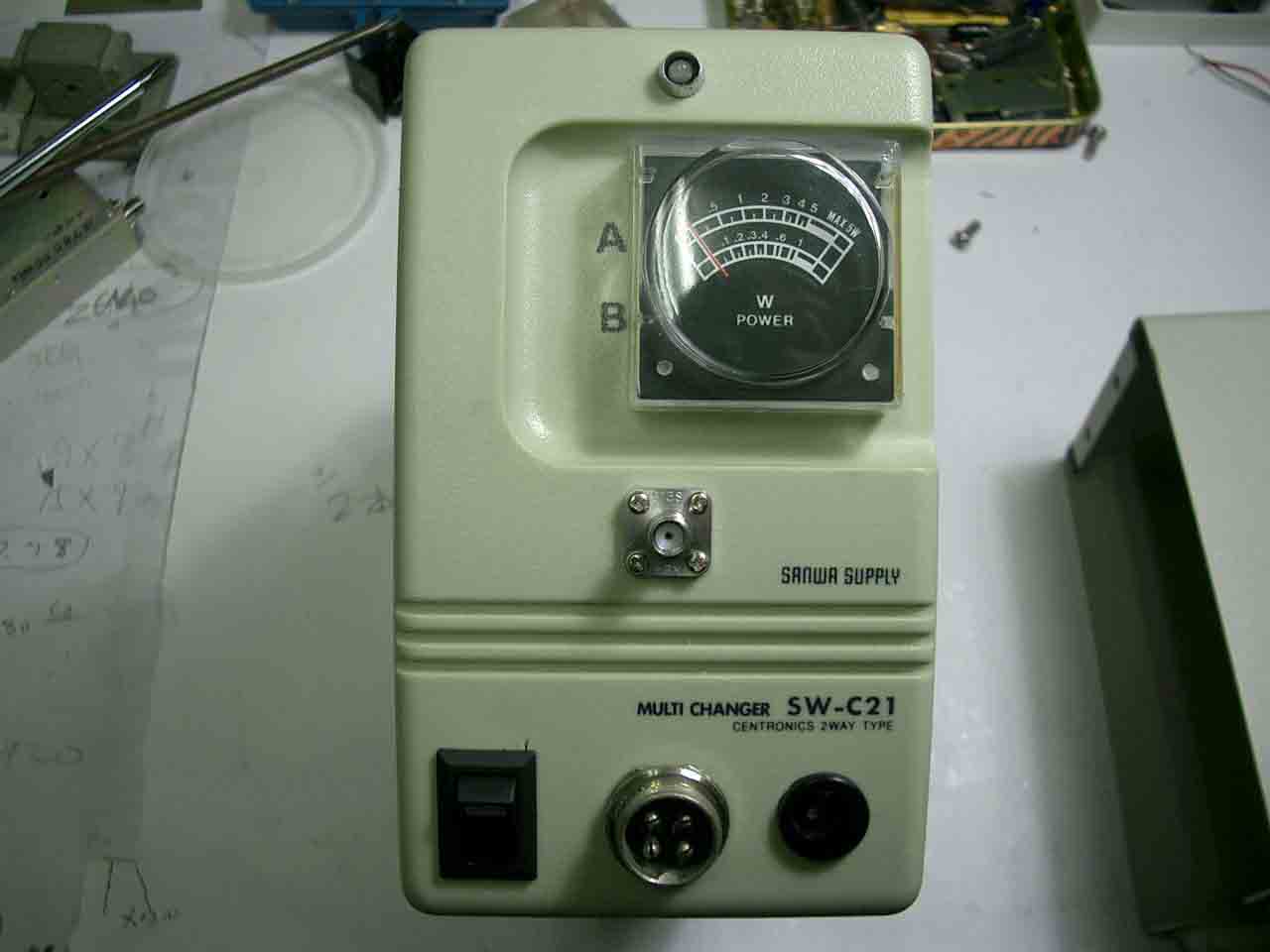

空きケースに、パワ−ＵＰした5ＧＨｚ帯トランスバータを組み込みました。

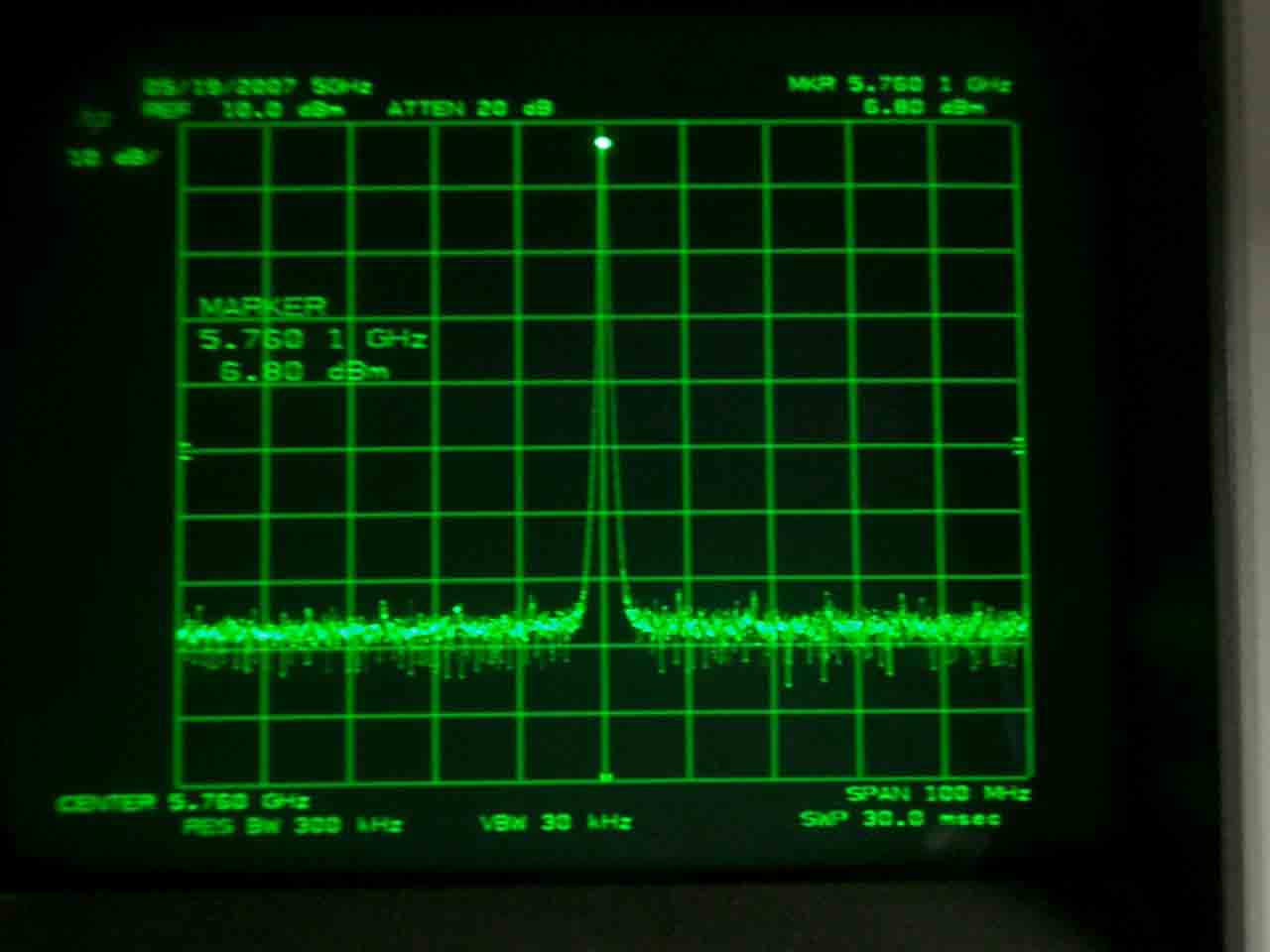

送信部：RF：5760MHz
…Power：2.0w（調整可）
IF：1280MHz
…TX・IFレベル50mW〜100mW

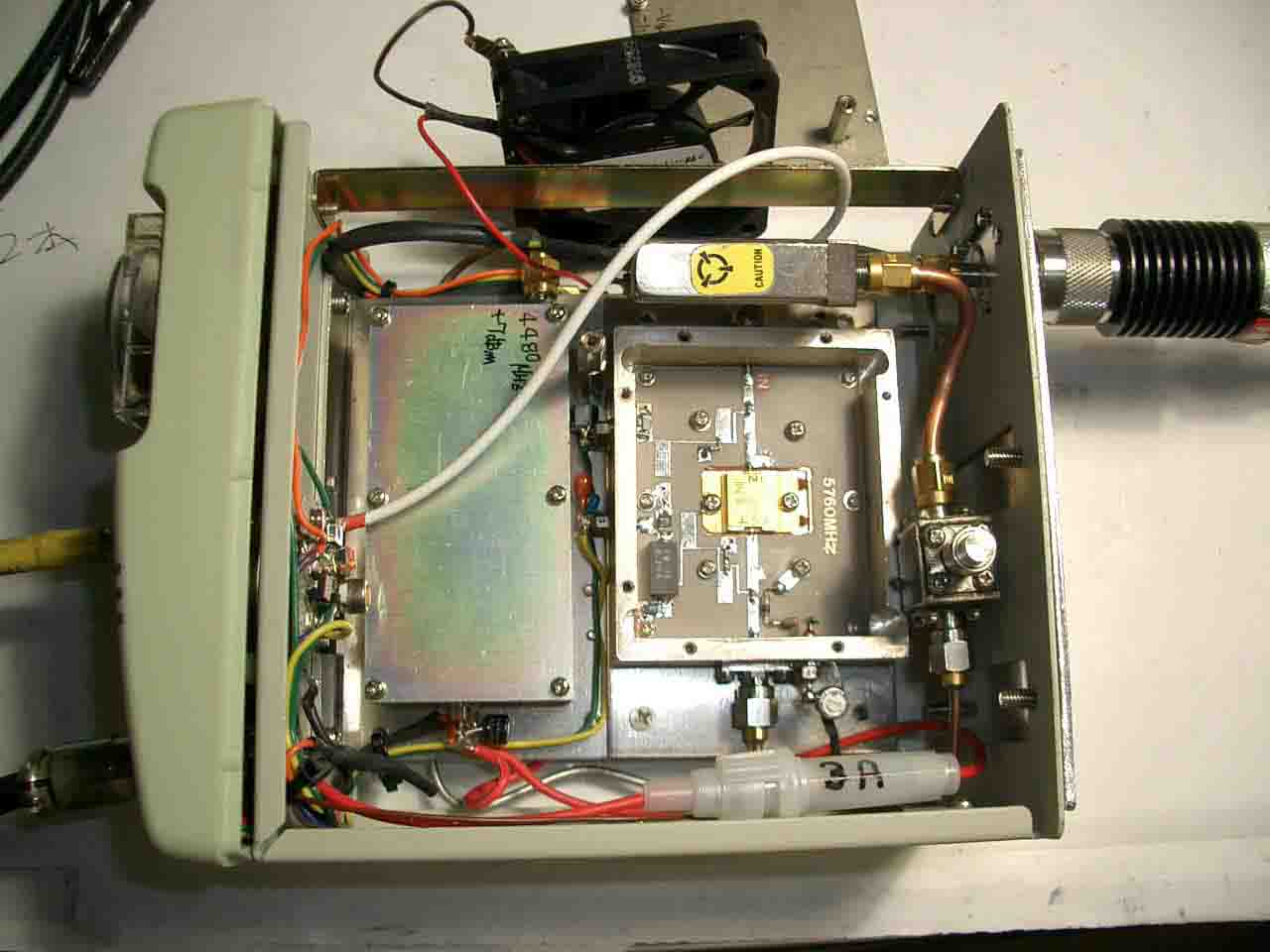

Ｍｉｘ⇒NE3210S01×2段+FHX35LG+TC3532（MMIC)+終段5964-4D+ISO
受信部：NF：2.1dB G：28.5dB
Ｍｉｘ ← ERA-3（MMIC)+HMC320MS8G+ERA-3（MMIC)+FHC30LG
局発：ドレークPLL（改）セブロン製 4480MHz +7dBm
電源：+13ｖ〜+15v
受信時：350mA
送信時：1.95A
JA0DFR-JR0YGW
浅妻 久和
|
