24GHz帯トランスバーター の製作 de JA0DFR  Sep/23/2009

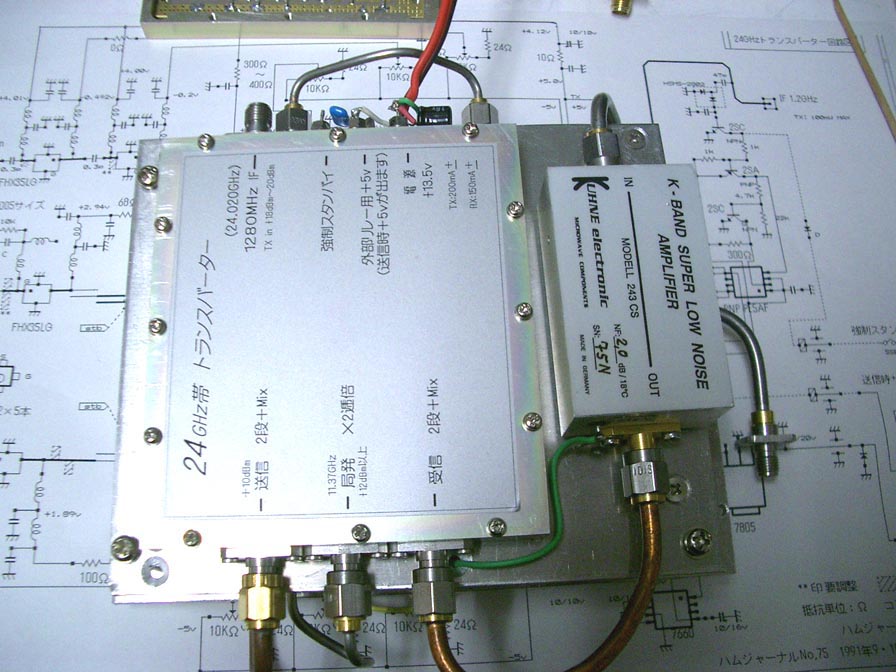

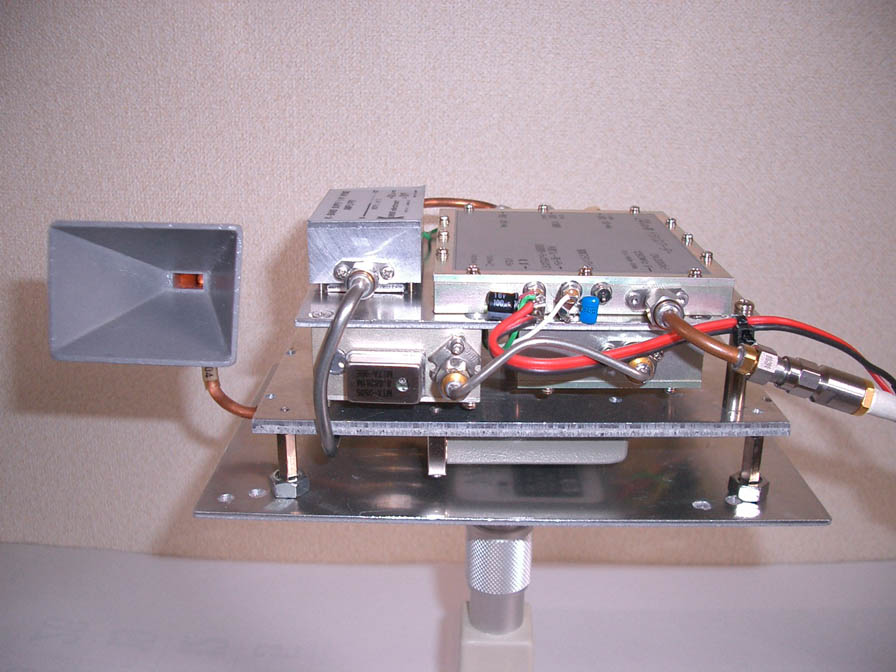

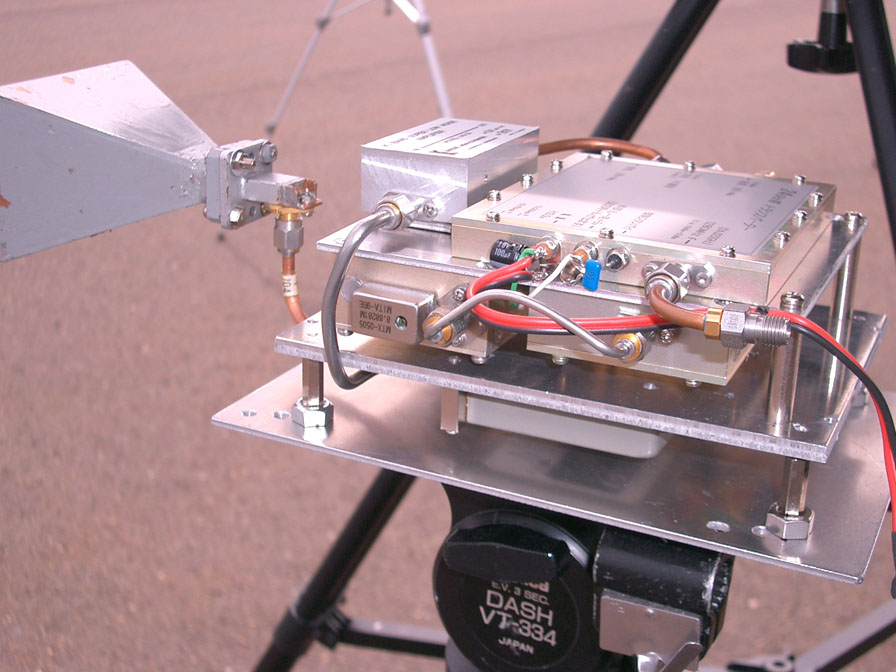

24GHz帯トランスバーター HPA:MMIC+T/R部+LNA(HEMT3段AMP)

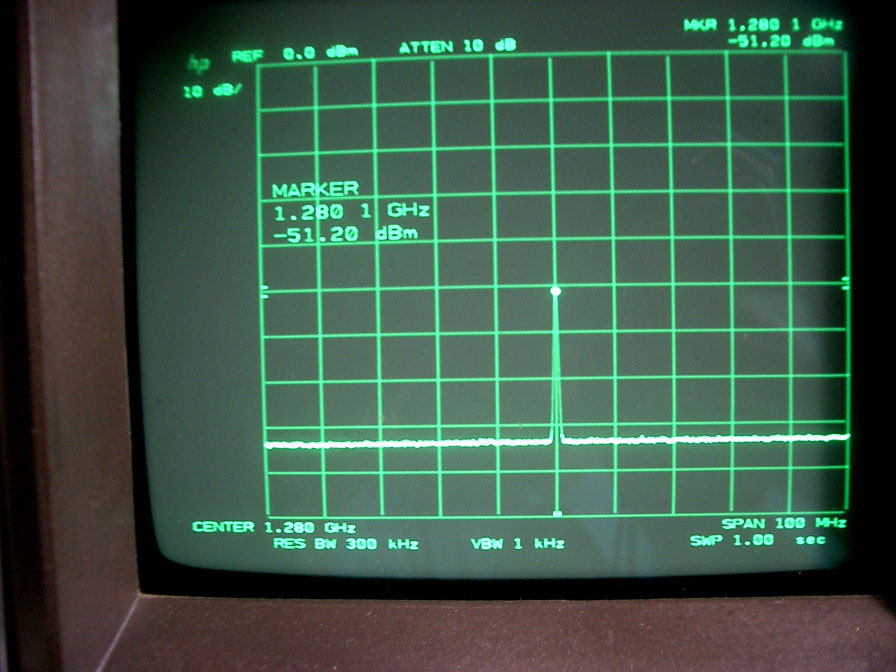

プリアンプ部:NE3514S02+NE32584C+NE32584C

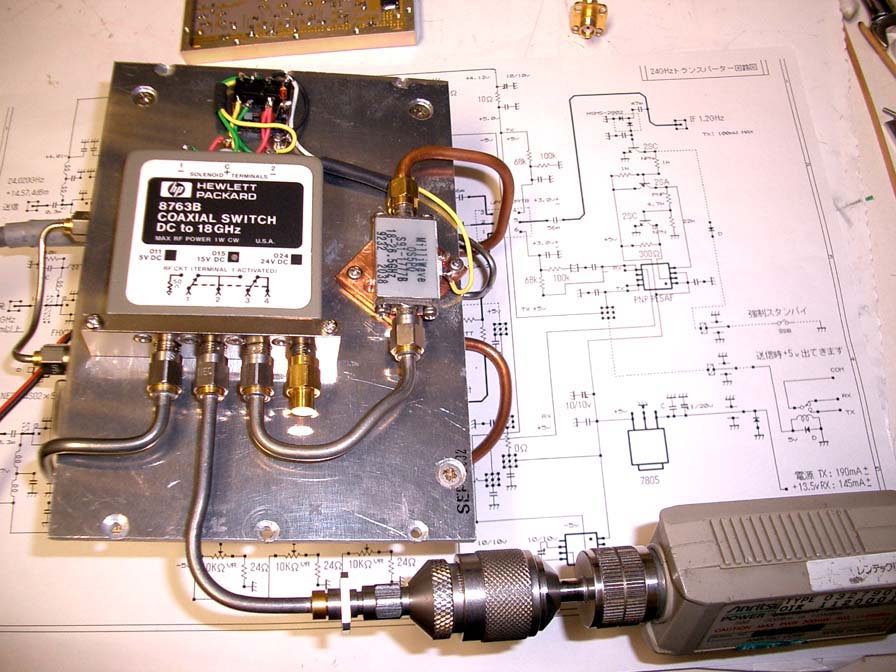

HPA部 MMIC:MilliWeve:S91-1777B(利得2.75dB)
T/R部 Lo:2逓倍+1段AMP

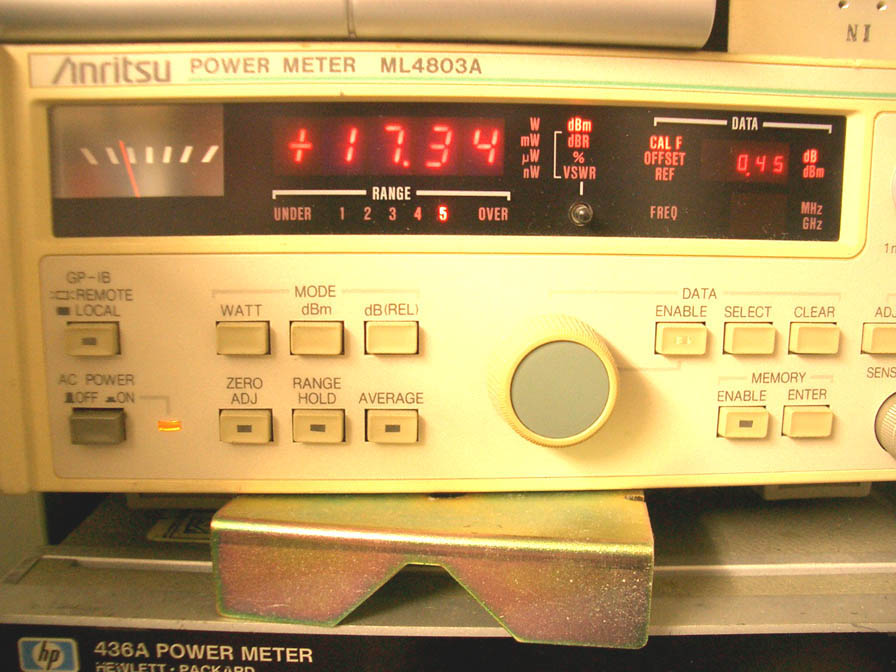

   送信:+14.5dBm出力 FHX06LG+NE3514S02+Mix

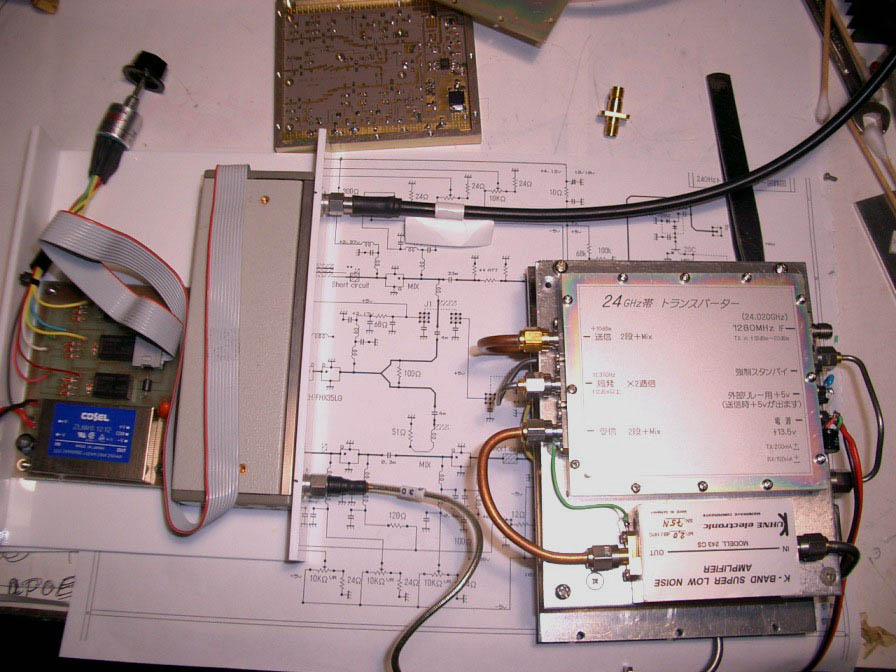

   受信:NE3514S02×2段+Mix

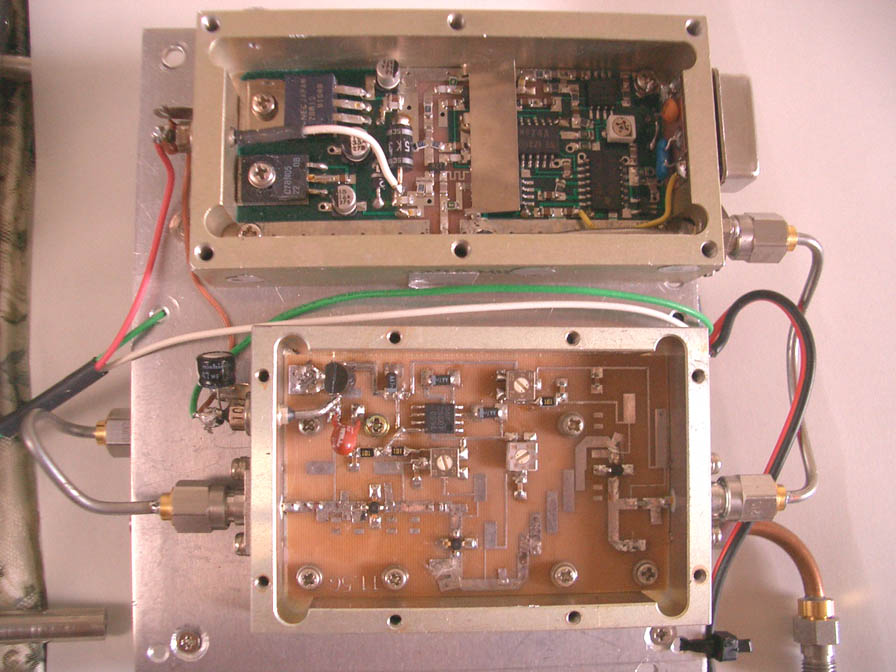

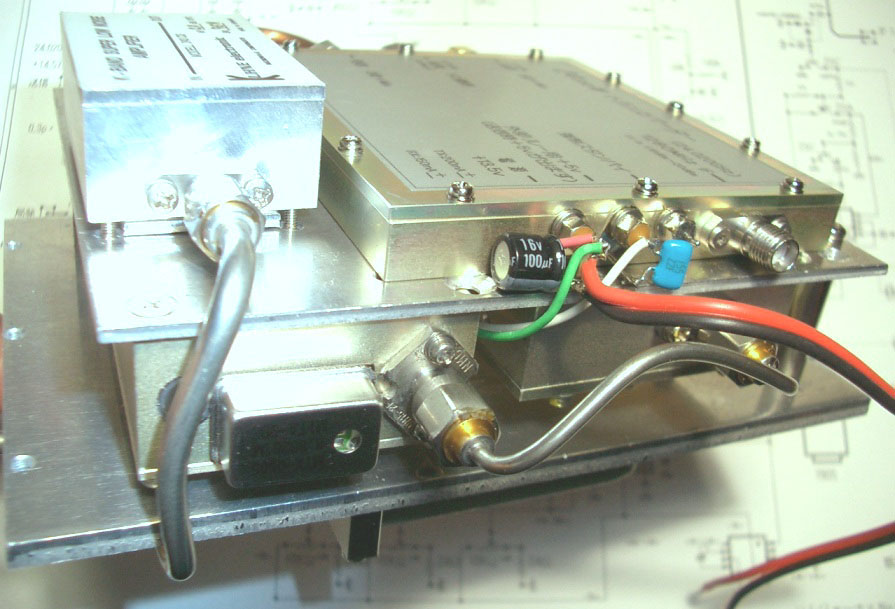

局発部 :ドレーク(改)PLL TCXO:8.88281MHz(三田電波製特注)

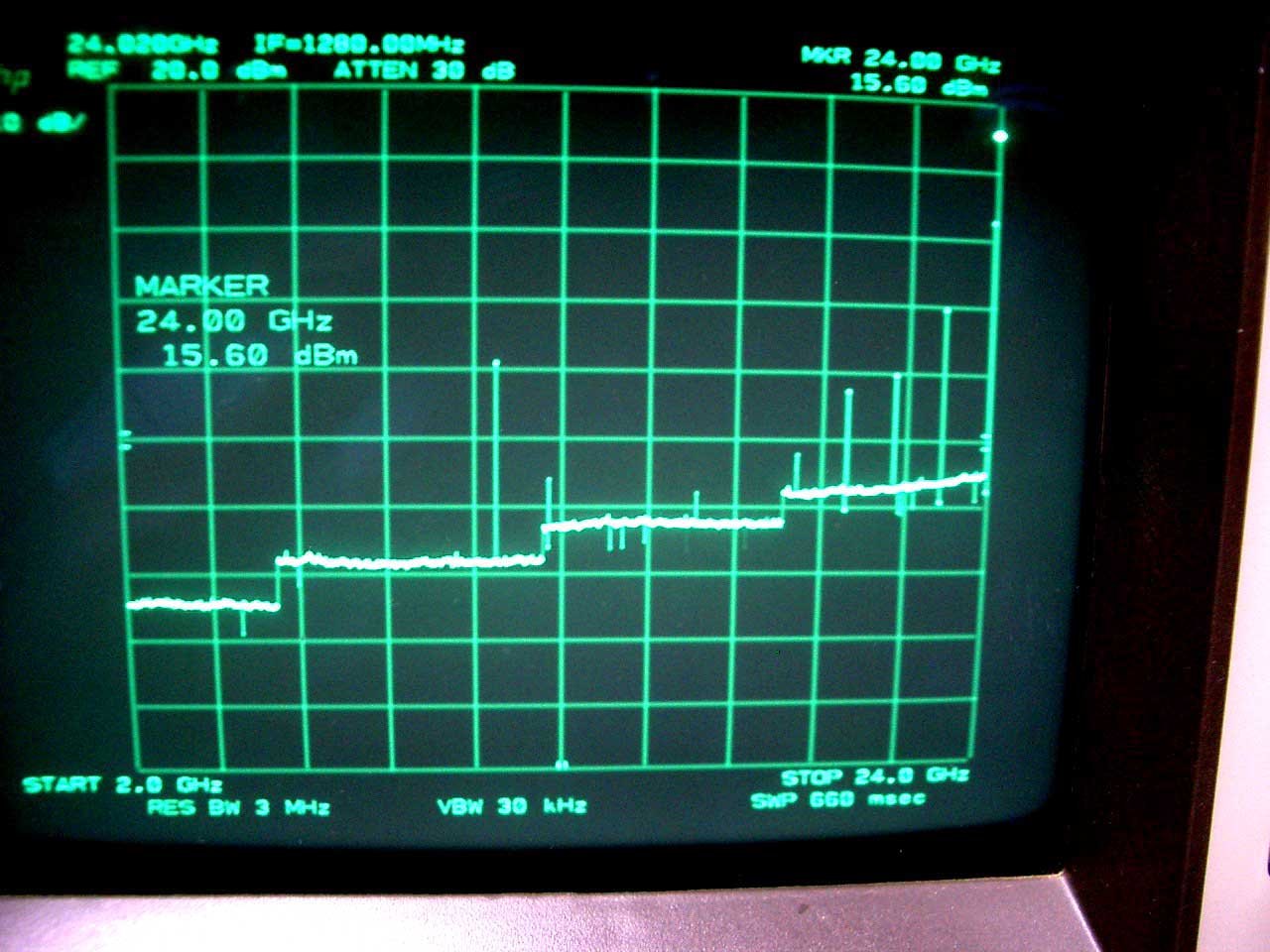

     3段逓倍器 2GHz−−−−>11.37GHz(+13.4dBm)
電源  +13.5v
送信消費電流:640mA
受信消費電流:300mA



               2009年9月22日 JA0DFR 浅妻
