****** MGF0904A+MGF0905A Power amp 修理 *******
2025年12月2日 JA0DFR
ローカル局から、パワーが出ない等の修理依頼が有り確認した所送信時、
供給電源(+12.5v)が +6vぐらいに電圧降下し動作不能でした。
パワーアンプユニット2段(MGF0904-0905)のゲート電圧(-Vg1と-Vg2)
が、-7mVと-31mVで 各ゲートボリュームの可変が効かない。
負電圧用チップ(7660)の2p-4pに付いている缶タイプのコンデンサー(10μ/16v)が悪さしていました。
表面実装タイプ((10μ/10v)に交換し、正常な電圧コントロールができました。
(同等のコンデンサーも念の為、すべて取り替えました)
(PDF添付)

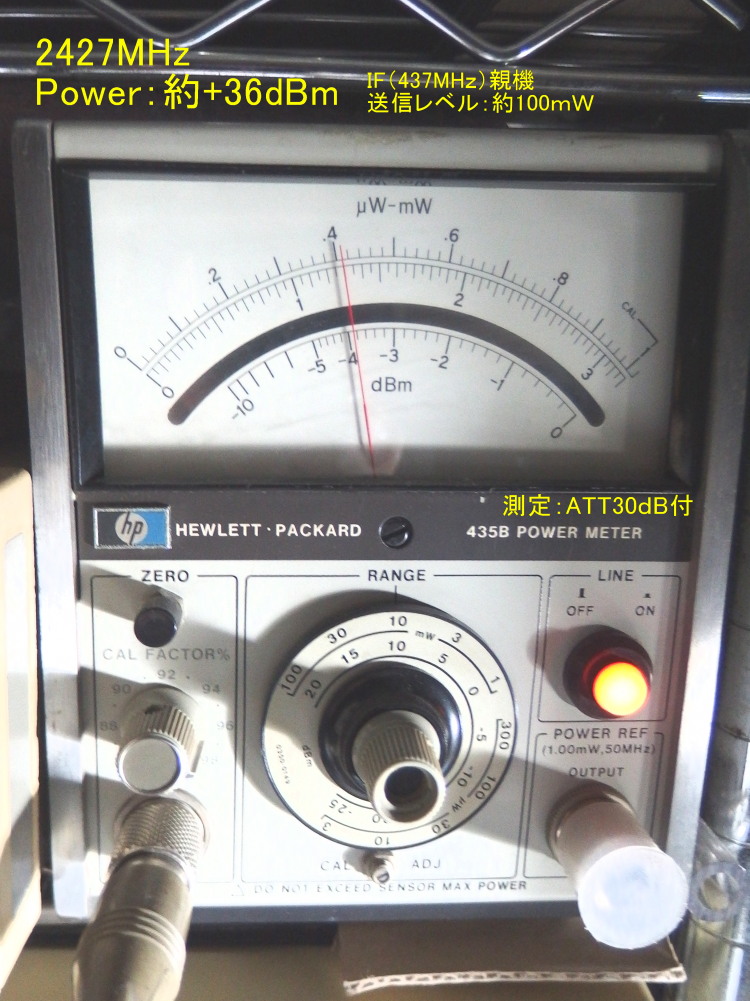

IF親機(IC-375機)送信レベル:約100mWで 約4w ぐらいの出力が出ました。
(画像添付)
セットの消費電流;約1.5A(送信時)
MGF0904A
-Vg1:-1.06v
+Vd :+9.28v
MGF0905A:
-Vg1:-2.25v
+Vd :+9.28v
新潟市 ja0dfr 浅妻 久和
|
