******* 24GHz帯受信ユニット
******* 2024/12/13 ja0dfr
23WAVELAB XN
の送信部不調のセットを入手したので、
24GHz帯受信専用のユニットを試作しました。
局発は、前回Arduino nano Board
を使った局発及び信号源の
ユニットをRF部セットの裏側に取付け、1ch増設して40chにし
24.018MHz/Beacon用チャンネルにしました。
液晶表示周波数コントローラー部とRＦユニット部を、USBケーブル（4芯）+電源ケーブル（2芯）で
つなぎ、車載用に設置予定。
電源：+12v（トータル1.0A±）
液晶表示周波数コントローラー
： Arduino nano Board （40ch設定）
RF部 ： 23WAVELAB XN（改）
LO+RX部のみ利用：+590mA
局発（ADF4350ボート）+OCXO（10.00MHｚ）：+410mA
受信感度：-110dBm（24.020GHz：ノーノイズクリア：IC-1275より）

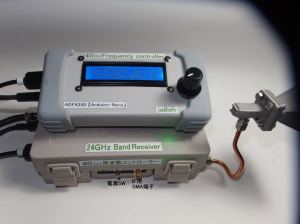

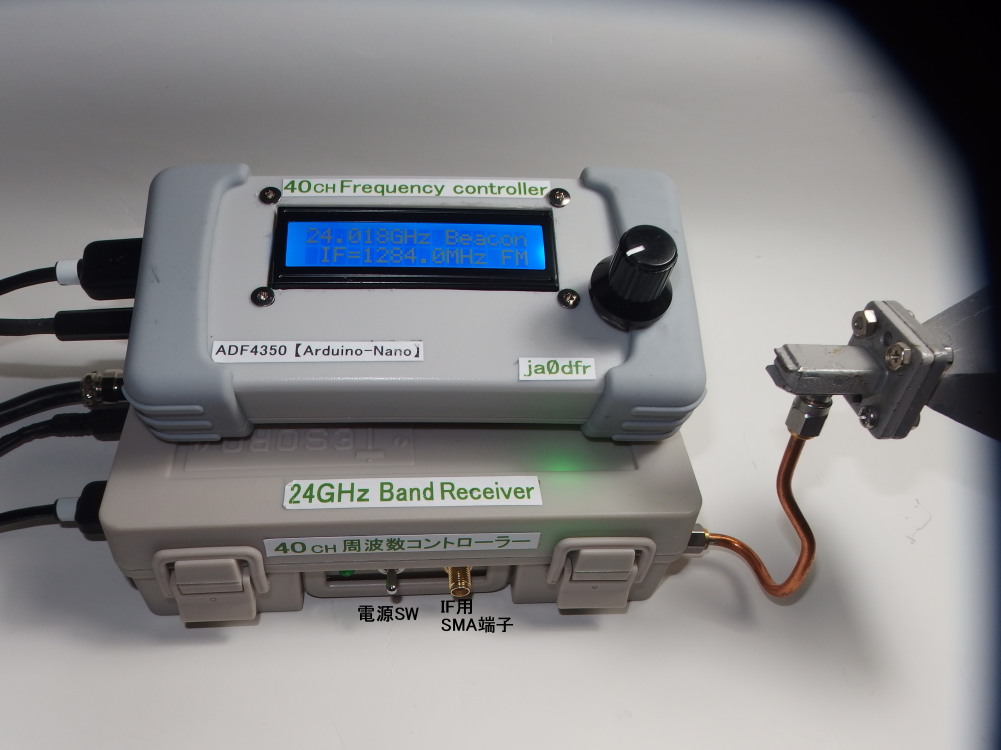

（画像1枚・PDF1枚添付）
今回のユニットも新井さん（JH1GYE局）から、Arduino nano Board及びプログラムを教えて頂き、
感謝申し上げます。
新潟市 ja0dfr 浅妻
|
