***** ArduinoでPLLとLCD表示制御その２ *****
2024年8月3日 JA0DFR

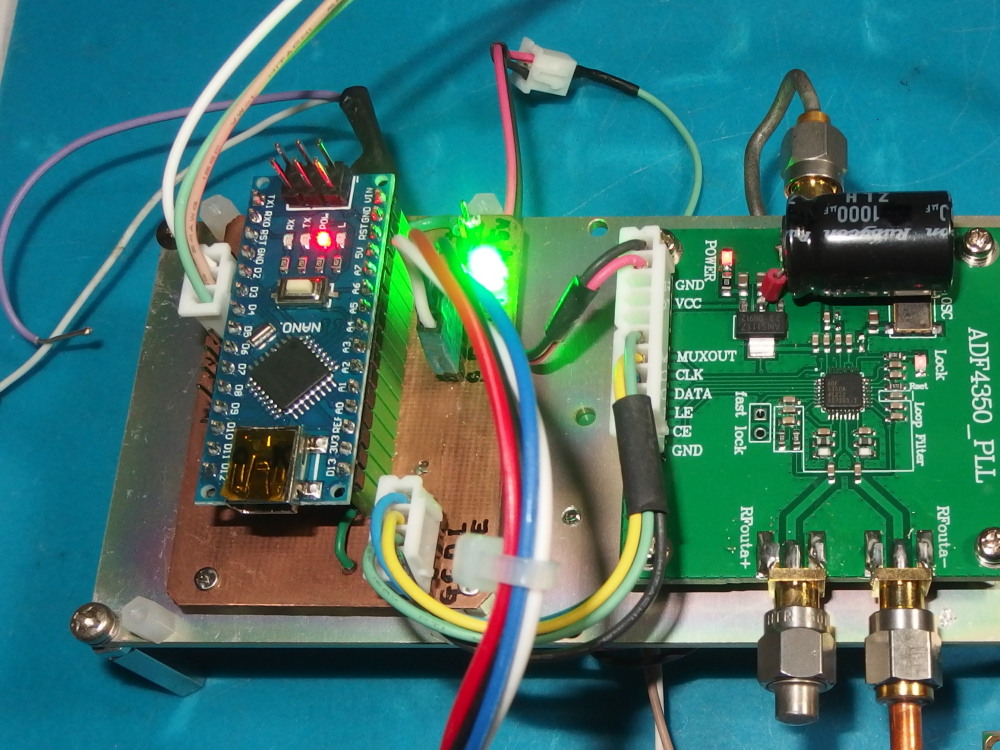

先月 ”Arduino nano”で 5CHまでの局発を試作実験しましたが
今回は 39ch 設定 迄の局発用及び信号源用としての周波数設定に挑戦しました。
このセットの動作は、電源をONで、”Hollo ! JA0DFR-Jun/2024
” と
3 秒間初期表示し その後 CH：0 の周波数に変わり ロータリーエンコーダで
チャンネル切り替えを行います。（CH:0・・・CH:39 PDF添付）
ADF4350ボード発振周波数（MHｚ）
CH：0 540.00MHz ～～
CH：38 4500.000MHz
CH：39 予備周波数まで
最高周波数の規格は4400MHzですが、今回実験したADF4350ボードのロット製品は、
周波数設定で4500MHzまでロックが掛かりました。
Pic：12F629やPic：12F1822を使った周波数設定より多チャンネルの設定が自由に出来ますし、
使用用途が色々と有りそうです。
とりあえず使用頻度のある周波数の設定を行いました。
（周波数設定表
PDF添付）
設定プログラムは、JH1GYE局（新井さん）が設計した 5CHプログラムに、追加設定し、
周波数設定で数CHの設定エラーが出ましたが、今回も新井さんからアドバイスを頂き
無事にCH：39 迄の周波数設定が出来ました。
回路図は新井さんが発表した 回路図 Arduino JH1GYE .pdf
添付の【 図2.ロータリーエンコーダ使用 】 です。
主な必要部品(Webより入手）
1：Arduino
nanoボード・・・1個（￥786±）
（無料ソフト：Arduino 1.8.19）
2：ADF4350（GRN)ボード・・・1個（￥2,374）
（無料ソフト：ADF435x
Software Ver 4.5.0
）
3：10.000MHｚ（OCXO）・・・1個(￥2.0K）
4：液晶表示器（LCD)1602・・・1個（￥920）
5：ロータリーエンコーダRE160F--・・・1個（￥200）
6：他、C、R、等
JA0DFR 新潟市/ 浅妻
|
