***** WAVELAB 式24Gトランスバーターの製作（改） ******
JA0DFR
2024/03/05
23GHz帯T/Rユニットを入手し、24GHｚ帯トランスバーターに改造をはじめました。
改造には、笠原さんから詳しい情報頂き改造を行いましたが、最初に蓋を取り外した時、
送信部の”Pin ATT部”のボンディングワイヤー（金線）を数本外してしまい、
これでパワーが出ないと改造を諦めました。が、ダメ元で”Pin ATT”前後をカッターで
切断し、とても細いエナメル線でジャンパーしました。
先日、RGP局ラボで測定し、出力：+32.4dBm（1.75ｗ）の測定値でした。
Mon端子からは、4mA流れていましたのでVR（10ｋ）で調整。
受信も、FMで-120dBmクリア（IC-1275）していました。
ISDB-Tの実験は、次回持越しです。

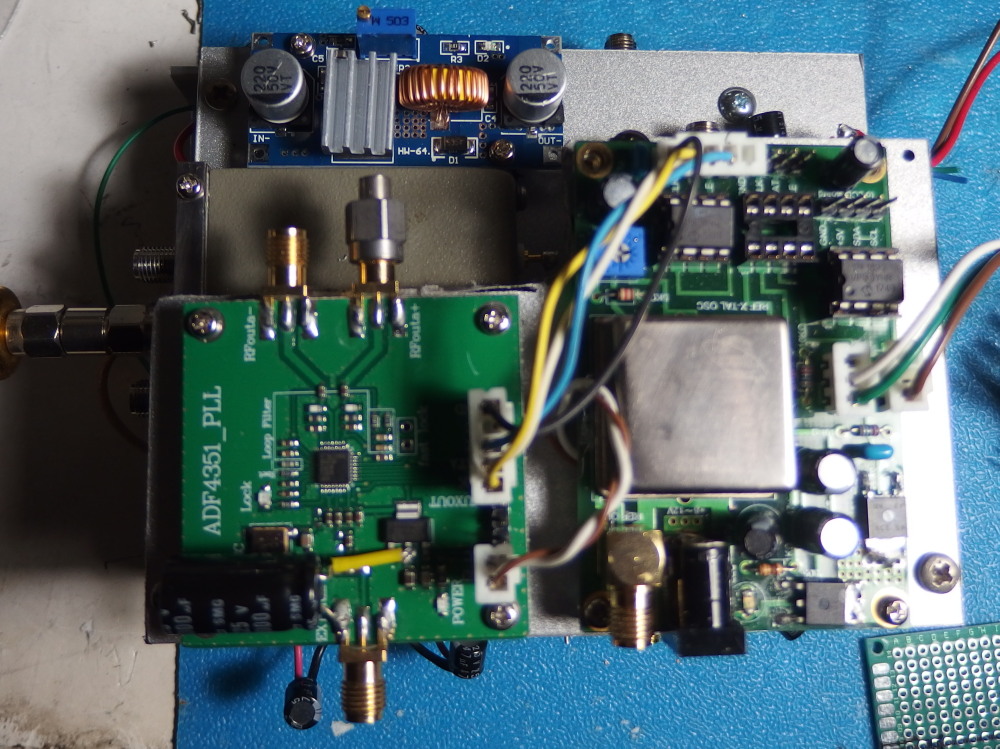

局発は、4チャンネル切り替えタイプのADF4351（緑ボード）です。OCXO:10.00MHｚ
局発周波数
CH-0=2109MHz///24.020GHｚ(RF)///1288MHz(FM-IF)
CH-1=2108.5MHz///24.020GHｚ(RF)///1282MHz(FM-IF)
CH-2=2105.82MHz///24.005GHｚ(RF)///1264.857MHz(ISDB-T用)
CH-3=2060.82MHz///24.005GHｚ(RF)///724.857MHz(ISDB-T用)
今回も周波数設定Picは、JH1GYE局（新井さん）にお願いし、液晶表示タイプです。
JA0DFR 新潟市/ 浅妻
|
