10GHz帯 T/R テスト運用
2023年3月25日（土曜日） AM：10時～～11時 曇り
JA0RGP局にお願いし、20Kmぐらいのスパンで、自作の10GHz帯
トランスバーターのFM用セットの試験を行ってきました。
JA0RGP局 固定（新潟市西区） 10GHz帯 2ｗ 60cmパラボラANT (地上13mH)
JA0DFR局 移動（新潟市南区） 10GHz帯
1ｗ 9cmx7.5cm
ホーンアンテナ
【 59++のFSレポート交換でした。 】

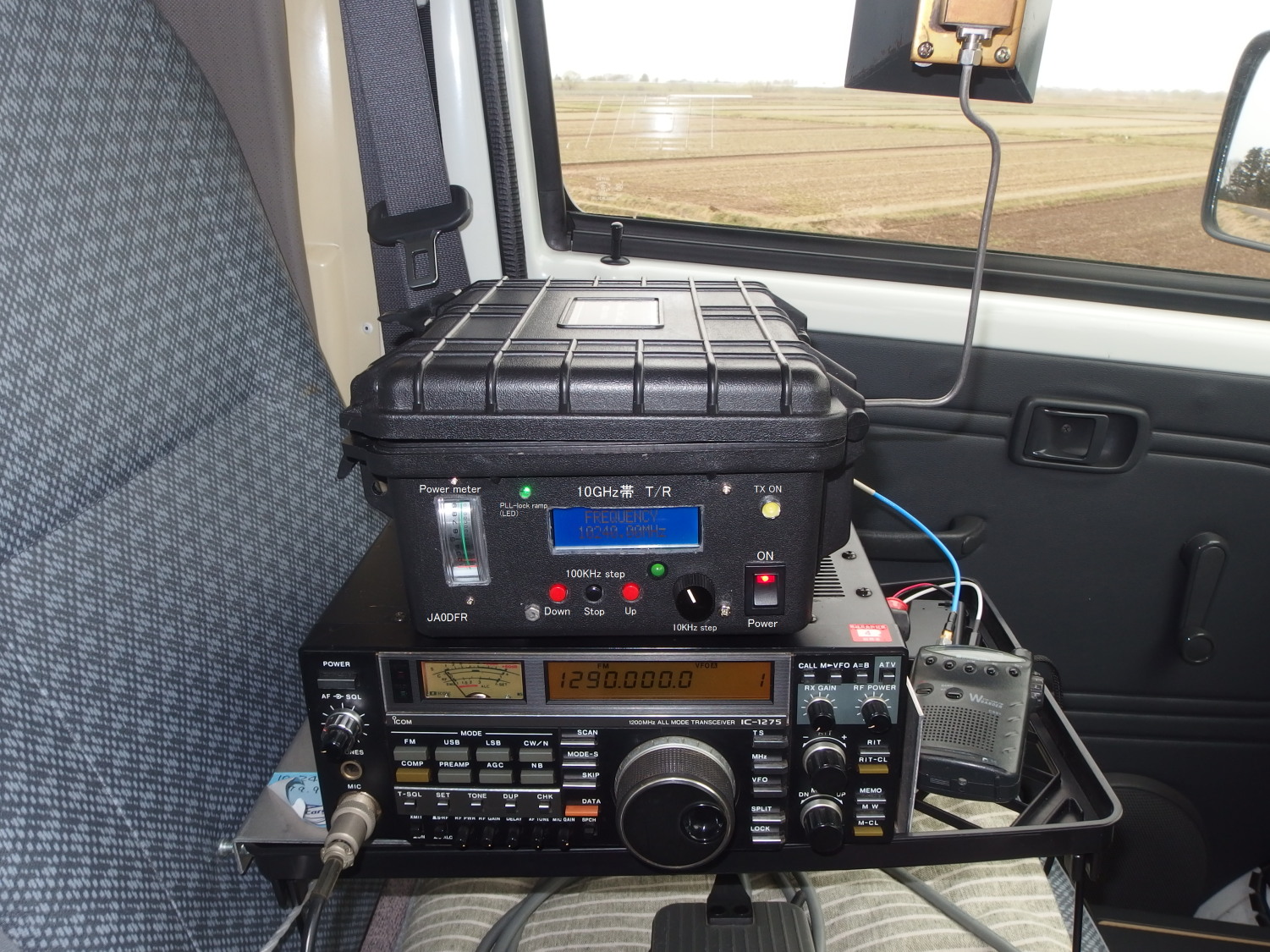

IF親機：C-601、IC-1275
局発：MAX2870ボード+Pic（JH1GYE局設計）+PLLコントロール部（JR3JZM局製）
10GHz帯 T/R （IFアンプ無し）自作
RXプリアンプ 1段 （NE3520S03-A）自作
TXドライブ段：自作基板 （MGF1601+FSX52WF）
HPA： 自作基板 （10-11-2Aタイプ）
10GHｚ帯バンドパスフィルター
・・・・・・ セブロン製 12mm角 AL
3段タイプ
同軸リレー（+12vタイプ）
ケース：プロテクトツールケース（SPB-230BK・スポンジ内蔵）
次回は、ISDB-T方式のFHD-ATVの受信のみのテスト運用予定です。
JA0DFR 新潟市/ 浅妻
|
