各局 こんにちは。
箱の整理品に26GHz帯のモシュールが有りましたので24GHz帯に改造を試みました。
RGP局の改造を参考にし、VCO部の後にSMAコネクター
を取り付け、導波管上部のBPFをすべて2mmビスの取り換え
24.020GHｚの調整を行った。
周波数：24.020GHｚ
入力レベル：+5.0dBm
出力レベル：+20.4ｄBm
+Vd：+8.0v（+580mA）
-Vg：-5.0v
RGP局改造品は、200mWぐらい出たそうですが、
後、+3dB
絞り出せませんでした。
モジュールの性能が分かりませんが終段がパラアンプの接続でした。（画像2）
初段型番：45445A（シングル）
終段型番：45447A（パラ）

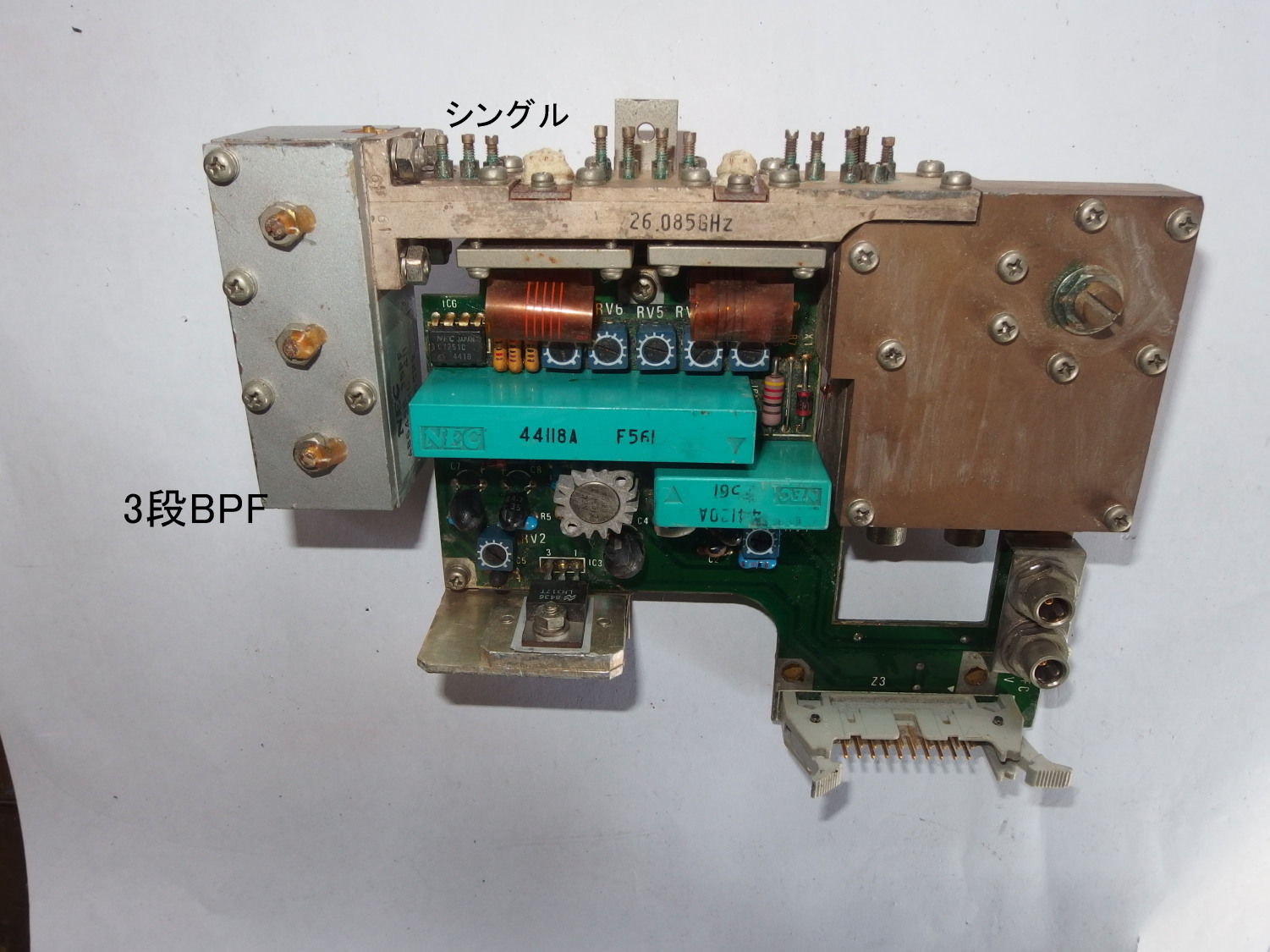

（JA0GPO局へ、シングルタイプも有りましたが、まだ未加工です）
JA0DFR/ 浅妻 新潟市
|
