液晶周波数表示器付き24GHz帯トランスバーター de JA0DFR Nov/27/2022

*****  液晶周波数表示器付き24GHz帯 トランスバーター *****
    (局発:MAX2870ボード使用)         2022年11月  ja0dfr

 前回 5GHz帯、10GHz帯 液晶周波数表示器付きトランスバーターを製作し
ましたが、今回もMAX2870ボードとPLL制御コントローラーボードを使って、
24GHz帯トランスバーターユニットを1台、試作しました。

構成は5GHz帯、10GHz帯ユニットと同じく、主要部分のPLL局発制御基板:
設計者JR3JZM局(上島さん)と、周波数設定および液晶表示器部のPic:
JH1GYE局(新井さん:24GHz帯用)が設計した物を使いました。
今回IF用ハンディー機親機は、5GHz帯ユニット器と違ってケース内に収納
出来なかったので、10GHz帯用と同じく外付けタイプとしました。(C601)

TX出力:約450mW (トータルTX消費電流:+1370mA)
RX利得:+20dB以上 ・ NF:未定(トータルRX消費電流:+610mA)
入力(SG)F3:-110dBm ---->IF親機(IC-1275) Sメーター表示 S9+20dBm。
(空SメーターS-5振れもあり)

液晶表示器RF送受周波数範囲:
         24015.00 MHz ~~24020.00 MHz(初期表示周波数)~~24024.99 MHz
IFは1280.00 MHzの固定(送信用IF出力レベル:+20dBm)ハンディーマイク使用。
(IF:5GHz帯⇒430.00MHz・10GHz帯⇒1290.00MHz・24GHz帯⇒1280.00MHz固定)

局発 : 5685 MHz(MAX2870ボードより) +amp(2逓倍) + BPF(11370 MHz) + 1段
amp付き(F:11370MHz:+8dBm出力)
送信部:T/RユニットTX出力(+3dBm) + 外付けTXamp:1段MMIC(HMC863) +
1段(MMIC:EMM5832VU-Junk品) + BPF(2段) + 同軸リレー + アンテナへ。

24GHzのLoは、T/R内で2逓倍の22740 MHzを1/4λBPFで取り出し、1段増幅して
Mixに注入しています。
11GHz帯の高調波がたくさん出ていましたが、特注のBPFがとても効きました。

押し釦SW及びローターリーエンコーダーでの液晶表示動作(機能)は、5GHz帯、
10GHz帯、 24GHz帯の可変周波数帯域は違いますが、周波数操作は同じです。
(Picは16F1823 使用)


JA0DFR/ 浅妻  新潟市

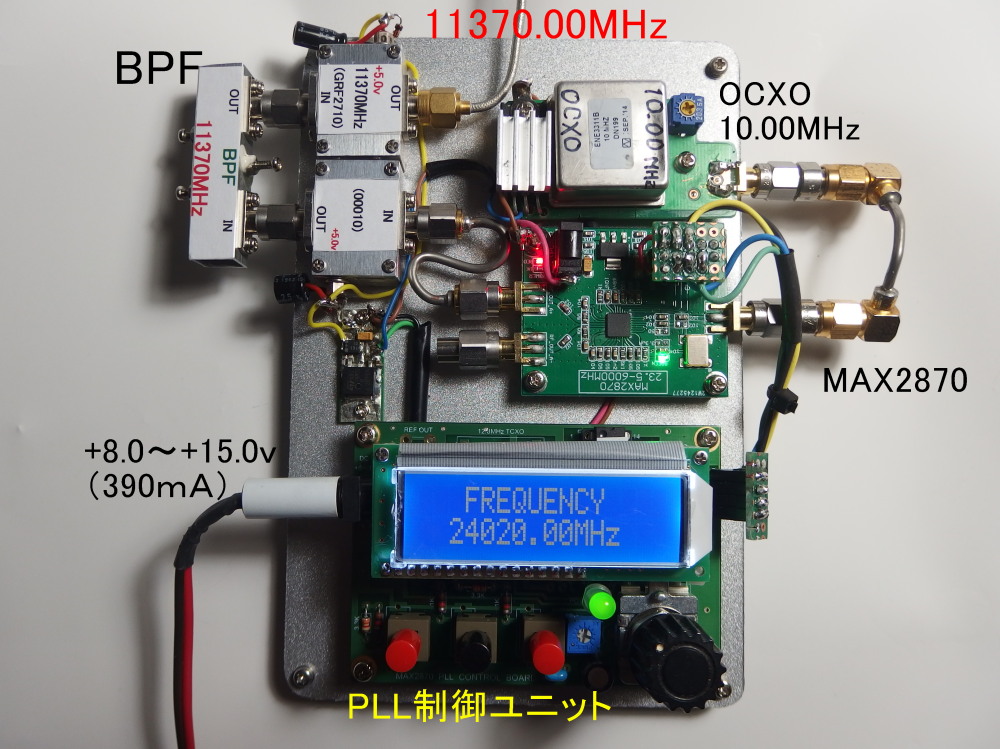

11370MHz

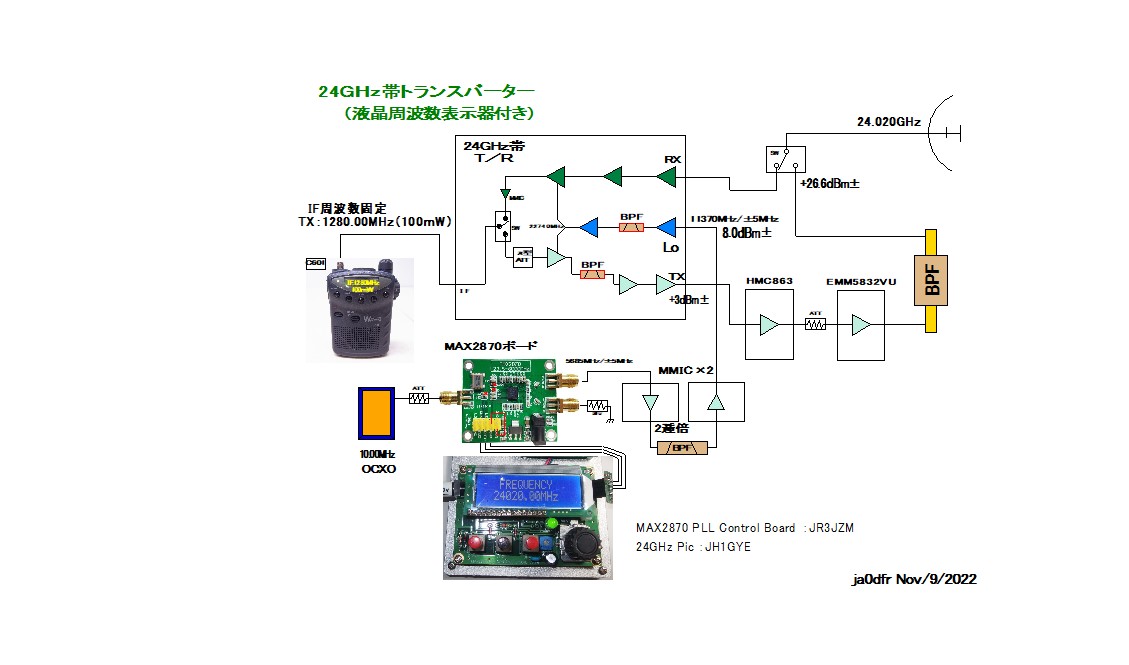

20221116 MAX2870ボード
接続図 24GHz
液晶周波数表示器付き24GHz帯トランスバーター.pdf
