スペクトラムアナライザ故障 (HP8566B) de JA0DFR Nov/17/2022

スペクトラムアナライザ故障 (HP8566B)          Nov/2022  ja0dfr

 メインの”LINE”スイッチがOFF状態にもかかわらず、突然 HP8566Bの
Display-/RF各本体の前面パネルにある”LED”が一斉に点灯し、Display-
FANも動作。 え? なんで! 慌てました。
”LINE”スイッチを、ONにするとRF部本体のFANが動作するも、何かおかしい。
”LINE”スイッチをOFFにしても”LED”点灯等 最初の症状と同じです。
RF部本体の電源100vコンセントを抜いて止まりましたが、ショック。

古い製品ですが数十年使ってて、とても使い勝手が良い愛着のある測定器です。
廃棄するには少し勇気が要るしスペアナが無いと、どこを見ているか分かりません。
装置本体は重いし、各本体ユニットの中は複雑で、眺めるだけです。

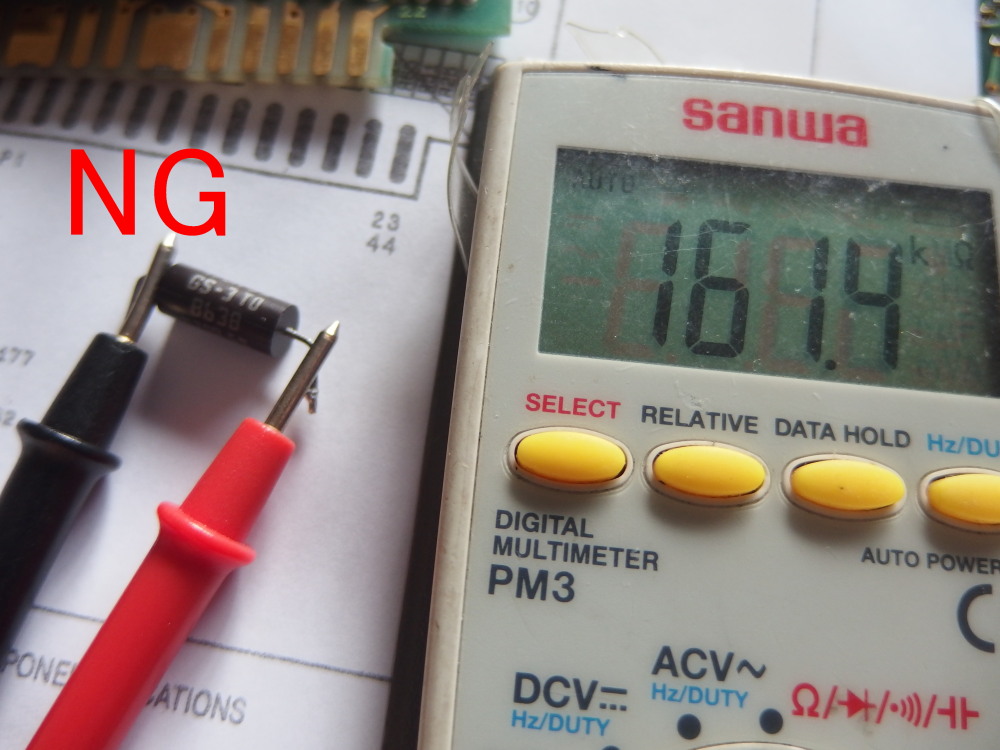

とりあえず、電源系各基板のコンデンサー、抵抗を一つ一つチェックした所、
表示抵抗”数百オーム”が”数百KΩ”と高い数値。これかなっと思い、取り換え
る事によって正常に動作し、キャリブレーションも正常に出来ました。
良かったです。
場所によっては抵抗1本でおかしくなるのですね。

これでもう少しHP8566Bで遊べそうです。


JA0DFR/ 浅妻  新潟市


R不良
