********* 10GHz帯トランスバーター *********
2022年5月2日 JA0DFR
前回、5GHz帯 T/R（Lo：MAX2870ボードタイプ）を製作しましたが、
同じMAX2870ボードを使って、10GHz帯トランスバーターをケースに入れ

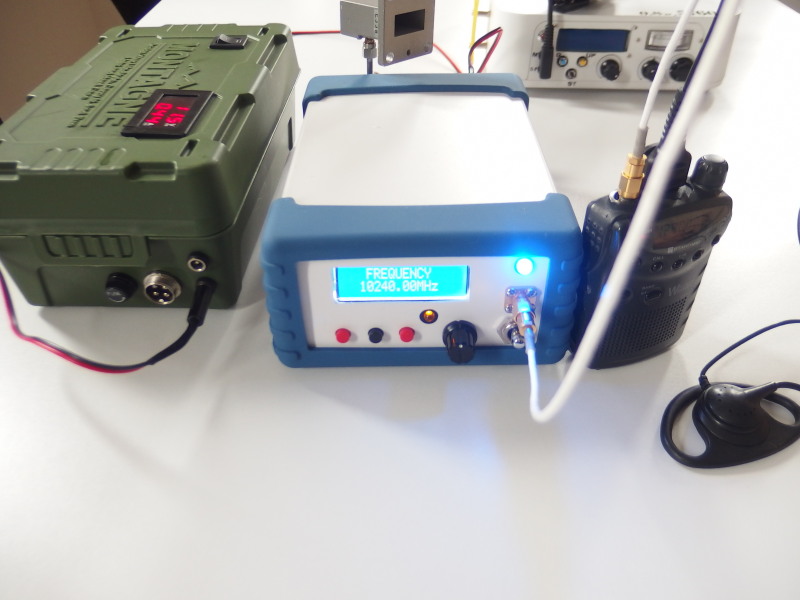

1台試作しました。(添付画像）
構成は前回と同じく、上島さん製作の局発制御基板と、Pic設計者の
新井さんにお願いした10GHz帯用Picです。
RF部は Lo1段アンプ・10GHz帯T/R・HPA・同軸リレー（24ｖタイプ）.
ケースはタカチ製：TWS型
IF親機は5GHz帯器と違ってケース内に内蔵できなかったので
外付け運用です。（C601・
1290.00MHｚ固定、送信時100mW）
TX出力：+0.199ｗ （トータル：710mA） 終段：MGF1601
RX利得：+34dB ・ NF：+2.97dB（トータル：610mA）
（添付PDF）
液晶表示器RF周波数範囲：
10GHｚ帯 ：10235.00 MHz ＜＜ 10240.00 MHz ＞＞ 10244.99 MHz
IFは10GHz帯（10.240GHz） ：
1290.00MHz固定 ・・・ Lo ：
4475MHz(MAX2870より)
局発コントローラーのパネル寸法図を添付致しました。参考になれば幸いです。
（上島さんから基板図を提供して頂き、寸法を当局なりに書き出しました。PDF）
JA0DFR/ 浅妻 新潟市
|
