********* 5ＧＨｚ帯トランスバーター Ｖｅｒ２ *********
2022年3月29日 JA0DFR

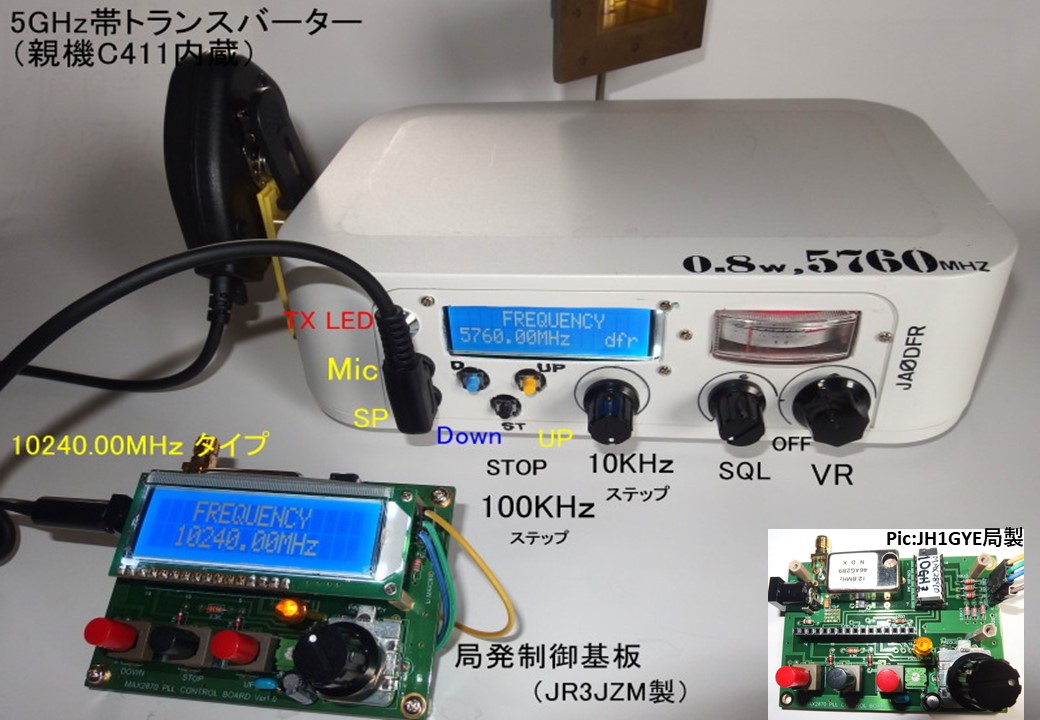

今年初めに製作した親機内蔵型5GHｚ帯トランスバーターを改造し
ハンデー親機（C411）の操作機能を全面パネルに取り付けた5GHz帯
トランスバーター（V-Ⅱ）を試作しました。
可能送受周波数：5755.00MHz ＜＜5760.00MHz＞＞
5764.99MHz
性能等は、前回と同じです。
周波数：F3のみ
ケース：タカチ製
***************************************************************
JH1GYE局（新井さん）が5GHz帯用に続き、10GＨｚ帯用Piのプログラムを
設計し、それに伴いJR3JZM局（上島さん）がMAX2870ボードの制御基板を
製作しました。
1台10GHz帯用制御基板を製作しました。
液晶表示器RF周波数範囲：
10GHｚ帯 ：10235.00 MHz ＜＜ 10240.00 MHz ＞＞ 10244.99 MHz
IFは10GHz帯（10.240GHz） ：
1290.00MHz固定 ・・・ Lo ：
4475MHz(MAX2870より)
JA0DFR/ 浅妻 新潟市
|
