********* 親機内蔵 5GHz帯トランスバーター *********
2022年1月10日 JA0DFR
JH1GYE局（新井さん）が発表した 5GHz Handy Transceiver
と同じような
構想で製作しました。

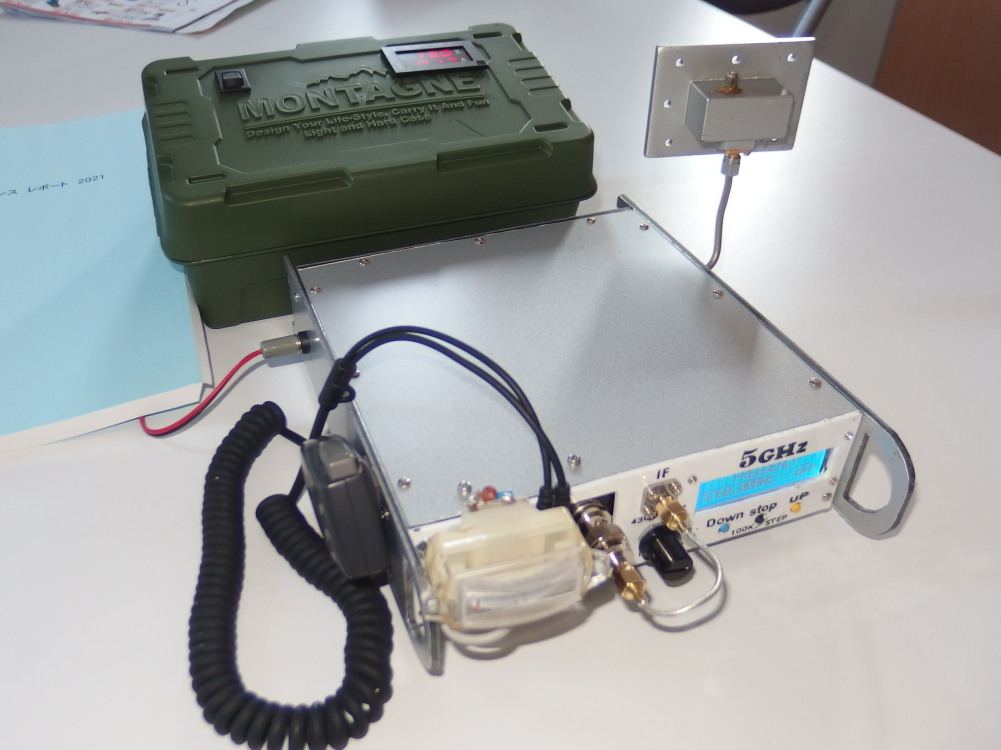

既製品のケースを使わず手持ちの平板を張り合わせた為、箱作りにとても
時間が掛かり、ハンディータイプでなくモービル機タイプのサイズになりました。
今は頻度の少ないハンディー機（C411）サムロータリスイッチタイプを親機
（固定周波数430.00MHｚ：+12.4dBm）とし、それをそのまま箱に入れMAX2870
ボードを使ってコントロールした局発（JH1GYE局・新井さん設計）を使い、ハンド
マイクを利用して送受切り替えです。（C411はWeb入手）
5GHｚ帯TR部はMMICを使った自作品です。
C411：送信レベル調整（Hi:終段トリマー20ｐ +12dBmに調整）
供給電圧：+9ｖ---＞+7.0ｖに設定（LM388T）
可能送受周波数：5755.00MHz
＜＜5760.00MHz＞＞
5764.99MHz
ロータリーエンコーダー ：10KＨｚ帯可変
タクトスイッチ：100ＫＨｚ帯可変
受信利得：+32.7dB
NF：1.28dB
トータル受信時消費電流：330mA（C411含む）
送信出力：+27.2dBm（5755.00MHz
＜＜5760.00MHz＞＞
5764.99MHz）
トータル送信時消費電流：1.04mA（C411-Hi含む）
*************************************************************
局発コントロール部（主要パーツ）
1.
MAX2870 ボード ＠ 4,309 (Web)
2. 超小型 液晶表示器 LCD [SD1602VBWB-XA-G-G] ＠ 800
(AKIZUKI）
3. Pic （16F1823I- P）＠ 150 (AKIZUKI）
4. 14p ソケット ＠ 100
(AKIZUKI）
5. ロータリーエンコーダ ー （ RE160F 40E3 20A 24P 003） ＠ 200 (AKIZUKI）
6.
タクトスイッチ（ TS 0606 F N BLK) ＠10×3 ヶ＝ 30 (AKIZUKI）
7. チップ抵抗、三端子 78M05
、チップコンデンサー等 (AKIZUKI）
8.
TCXO：12.8MHz（+5ｖタイプ)
**************************************************************
*****************************************************************
*MAX2870ボードを使って局発コントロールしたPic（16F1823）のお問い合わせは、
JH1GYE局（新井さん）に直接よろしくお願い致
し ます。
*MAX2870ボードを使ってコントロールした”局発コントロール基板”は、JA0DAE局
（小林さん） に直接お問い合わせをお願い致します。
*****************************************************************
2021/11/22
{mw:00491]に添付しました配置図の一部
表示が反対でした。
DATA（13ｐ）とLE（11ｐ）が正しいです。訂正致しました。（参考配置図添付PDF）
新井さんの回路図が正確ですので、基板作成時はその回路図で製作を
お願い致します。（添付：回路図PDF)
MAX2870ボードの基準：100MHｚ（TCXO）を止め、外部より12.8MHｚ（TCXO)を使用。
MAX2870ボードの基板上のTCXOのRFCと50Ω終端抵抗は、外しました。
JA0DFR/ 浅妻 新潟市
|
