****** 中華PLL（ADF4351--緑ボード） 局 発 製作 ******
JA3CSS 2021年9月9日
YQP-HPの中華PLL（ADF4351） の記事に興味があり、24GHz用の
局部発振器を製作しようと、ADF4351（緑）基板を入手しましたが、、、、
PICで制御するには、基板設定用データを送り装置が必要等・・・・・・・・
この辺の件は皆目解らず、まだまだ勉強しなくてはと感じています。
記事を参考に基板製作をし、Picを付けて実配線でTESTしましたが、

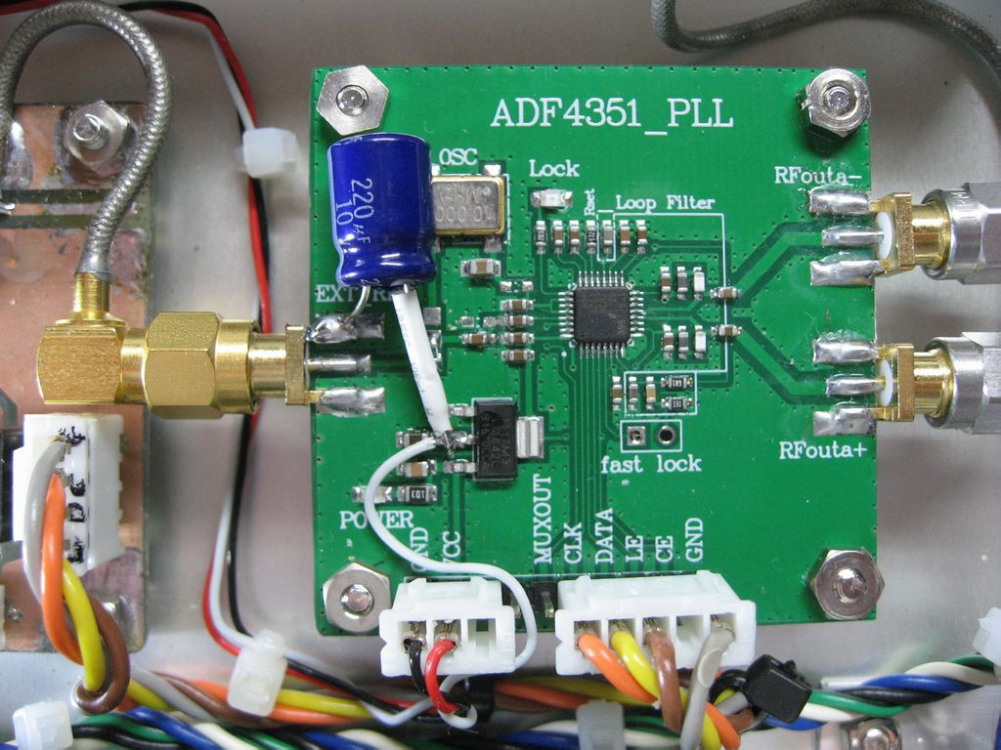

ADF4351PLL基板が不調の様子です。 まったく発振してくれません。
（基板はPCBE/ガラエポ片面で自作です）
新井さん(JH1GYE局)より
””ボードによっては裏側のプルアップ用チップ抵抗10kが付いていないものがあります。””
の指導を頂き、その個所の 修正に入り 先ほど電源を接続しました。
難なく OKになりました。
（Picデーター等、
新井さん(JH1GYE局)よりお願いして入手しました）
最後に浅妻様、新井様に多くの助言を頂いており、
このページをお借りして御礼を申し上げます。

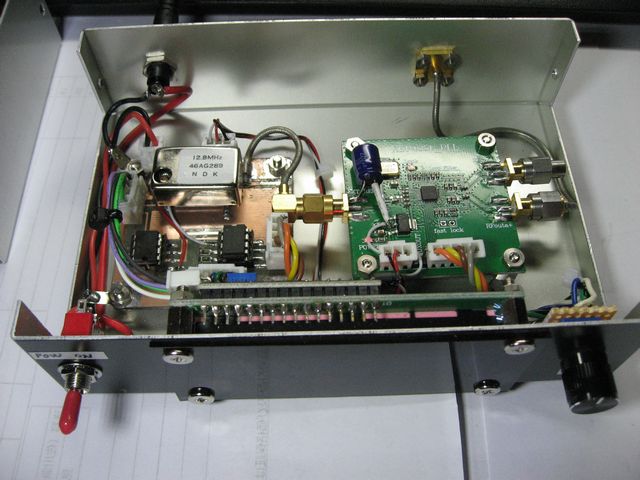

一先ず、最終組み立て完成の報告まで。
奈良市 吉田 （JA3CSS）
********************************************************
