24GHz 1w amp de JA0DFR Apr/17/2018

***** 24GHz帯 PowerMMIC:EMM5832VU 製作 *****
JA0DFR 4/17/2018

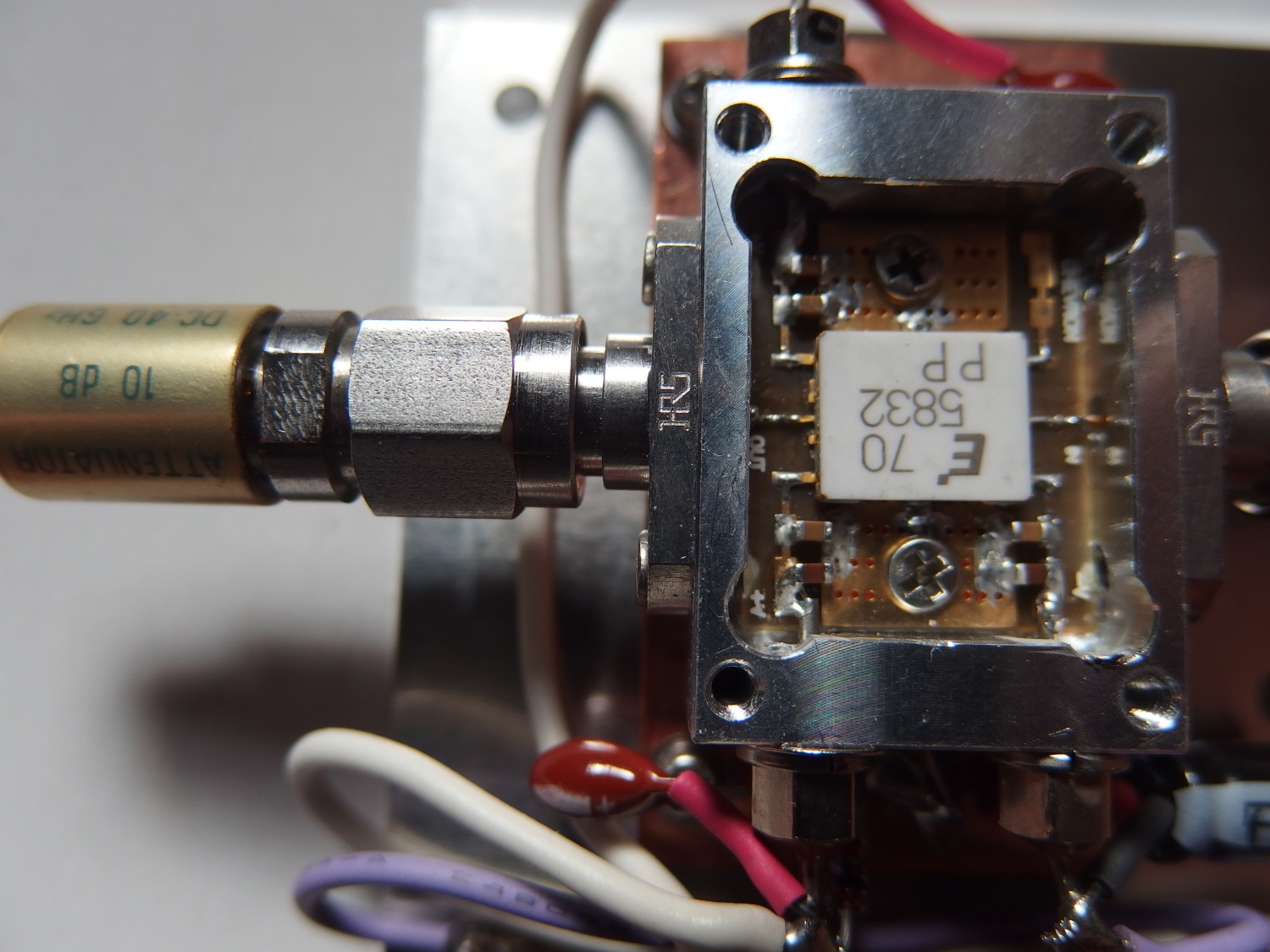

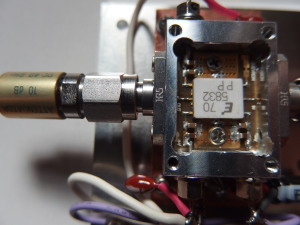

数年前に24GHz帯 MMIC:EMM5832VU の実験をしましたが
先月、仙台の局からデバイスを安く譲って頂き、1台製作しました。
ケースはいつものフライス屋にお願いしました。

電源系は、セブロン電子製FETバイアス基板を使用し、デバイス
+Vd保護用に 抵抗とツェナーダイオードを入れました。

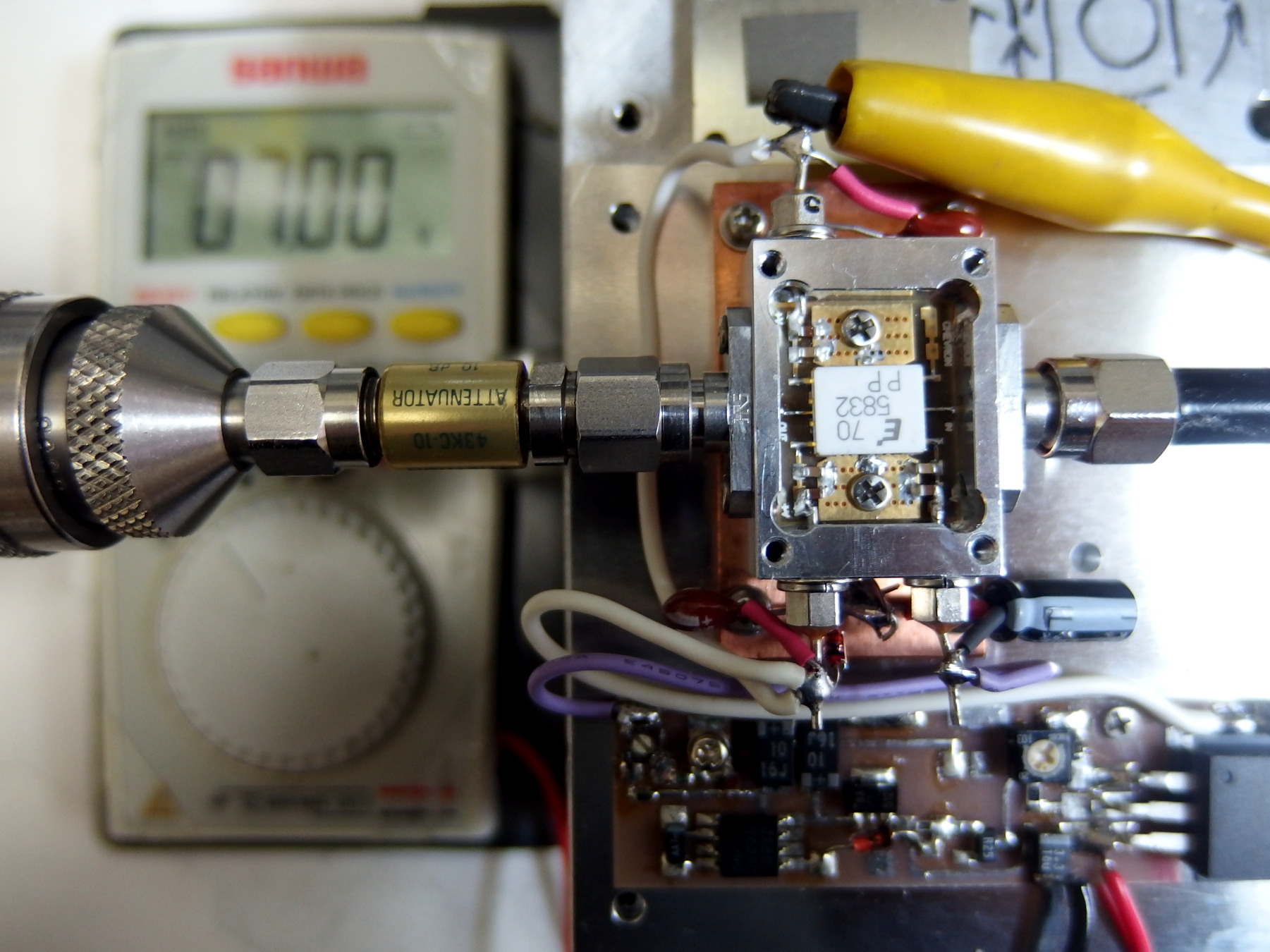

SG最大出力 +6dBm を信号源として測定しました。
入力:+6.0dBm
①Drain Voltage:+5.9v・出力:+29.42dBm(Drain Current:1.05A)
②Drain Voltage:+6.5v・出力:+29.62dBm(Drain Current:1.13A)
③Drain Voltage:+7.0v・出力:+29.84dBm(Drain Current:1.21A)

ケースの下に銅板3㎜厚を挟み、放熱対策としました。
今回分けて頂いたデバイスは、規格内に入っていました。
この場をお借りしてお礼申し上げます。ありがとうございました。

JA0DFR 浅妻 久和 新潟市
