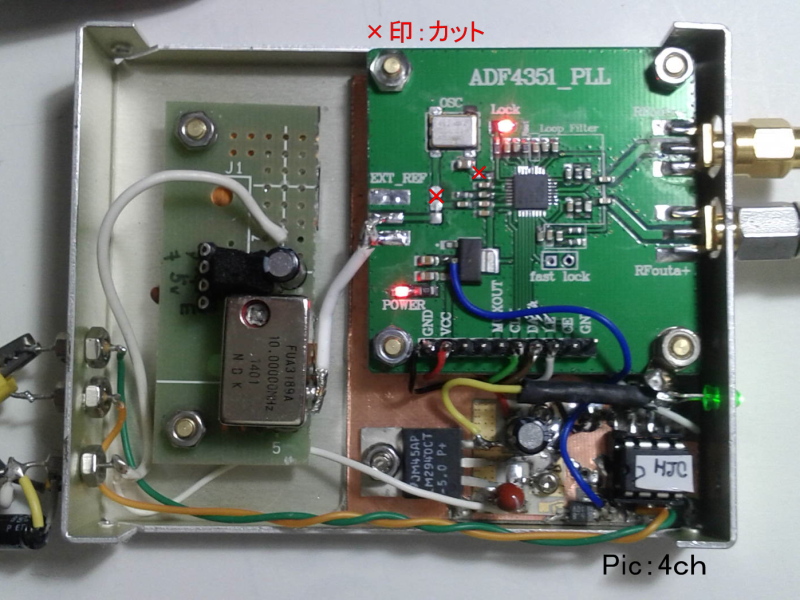

中華PLL基板(緑ボード）ADF4351 ＊＊＊＊
JA0DFR（2018年1月22日）

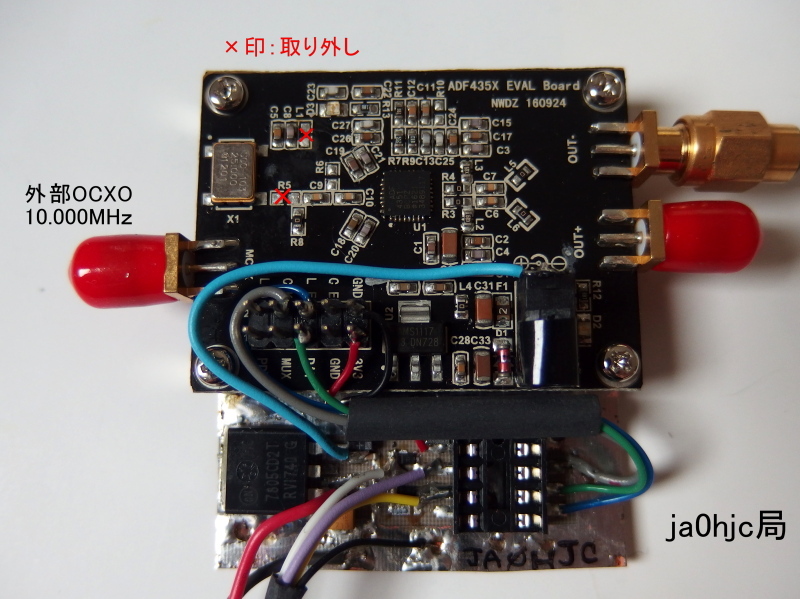

昨年、eBayで購入した中華PLL評価基板(黒ボード）ADF4350で色々と
1100MHｚ～4400MHｚ等の局発として製作しましたが、新井さん(JH1GYE)
から 中華PLL評価基板(緑ボード）の方がスプリアス特性が良いとの情報を得て、
データーを取りました。
ADF4351（＠2,645/入手に3週間かかりました）
中華PLL（黒ボード）のSPAN：500MHｚ
と
中華PLL（緑ボード）のSPAN：500MHｚ
の
特性を測定見ました。
高調波は、同じに出てきますが、細かいスプリアスはまるでありません。
内蔵のTCXOより、外部からの精度の良いTCXO、または
OCXOを使用することによって
C/Nが改善されます。
ADF4351規格(アナログ・デバイス㈱より）
出力周波数範囲：35 MHz～4,400
MHz
1/2/4/8/16/32/64によるプログラマブル分周出力
今回もPic書き込み(4チャンネル）は、JH1GYE局(新井さん）に設計して頂きました。
JA0DFR 浅妻 久和 新潟市 |
