********* 5GHz帯超低ノイズ増幅器 2×2mm表面実装タイプ ********
2017年10月15日 JA0DFR
5GHz帯のMMIC（QPL9503/＠580）を入手し、プリアンプとして試作製作しました。
ケースは、セブロン電子製1.2GHz帯用のプリアンプ用を使い、基板は1.2GHz帯
プリアンプ基板（ガラエポ0.5t）のパターンを修正しながら取り付けたセットと、

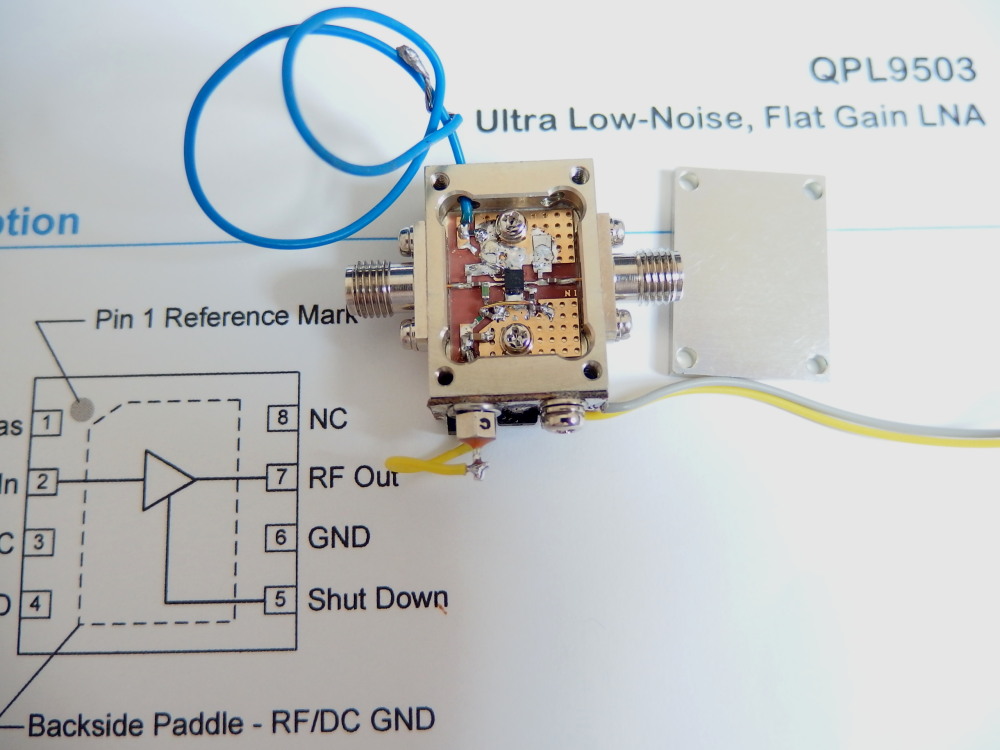

自前のテフロン基板（0.4t）で、いつものアイロン転写の自作品の2セットを試作しました。
現在の5GHz帯（IF親機：1200MHz帯）トランスバーターの
利得：+19.63dB、NF：2.14dB が このLNAを付けると
①自作テフロン基板（0.4t）：利得：+38.12dB NF：1.45dB （51.5mA）
②1.2GHz修正基板（ガラエポ0.5t）：利得：+38.60dB NF：2.07dB （61.7mA）
のデータが取れました。
最大パワーレベルは、自作基板の方が、+15dBmぐらいで飽和気味でしたが。

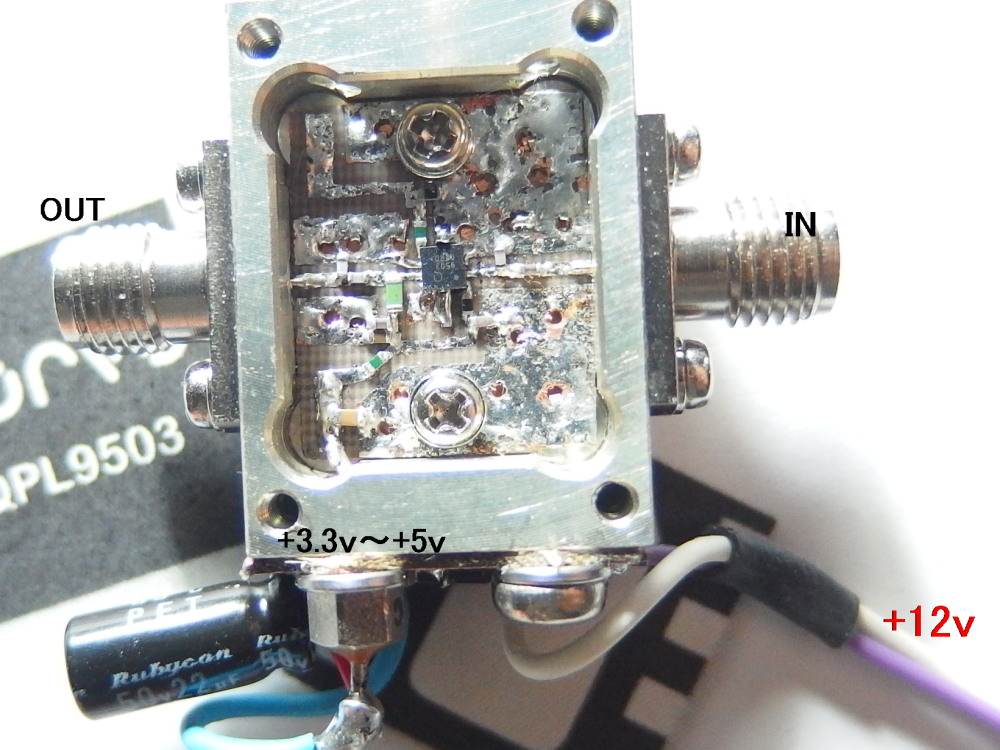

スルーホール等がしっかり出来ている1.2GHz帯基板（修正）が+19dBmと高出力を得ました。
電源は、単電源の+5vですので78L05を基板に付けた状態で、貫通コンを利用して
ケース側面に取り付けました。
このサイズで、利得+18～+20dBぐらい取れましたので、昔のストリップラインで作った
2段アンプ（HEMT）の性能かも知れません。最近のアンプは小型になり、電源系、
利得、NF等が良くなり、使い勝手が良いです。
周波数帯域は3GHz～6GHzが規格ですが、フラットの所は5300MHz～5800MHzでした。
試しに1280MHzで：利得：+19.64dB、NF：0.61dB。
435MHzで利得：+24.07dB、NF：測定不可。
JA0DFR 浅妻 久和 新潟市 |
