局発内蔵1200MHz帯TR  de JA0DFR Sep/01/2017

1200MHz帯TRの基板が出来上がって来ましたので、パーツを付けてデーターを取りました。(1台)
受信利得:+28dB、NF:+1.0dB (外部BPF無し)
送信系:Power:+22.15dBm(BPF無し)
Power:+17.14dBm(外部BPF付き)
既製品(1.5GHzBPF)のバンドパスフィルタを取り付ける事によって、
高調波等はきれいに落ちました。
BPFのロスがあり、又強制スタンバイですので キャリコン回路を外付けに付け、
BPFの小さめの何かを考えます。
(局発は昨年作った1100MHz帯のPLL-Picタイプです)

浅妻 久和 JA0DFR

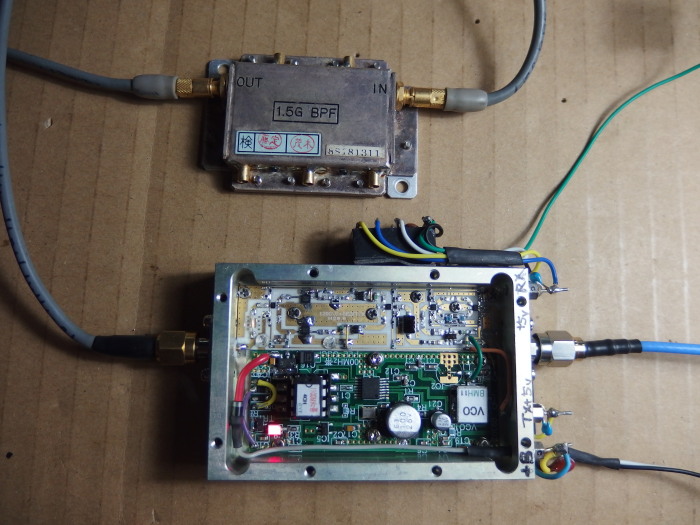

1200MHz帯TR

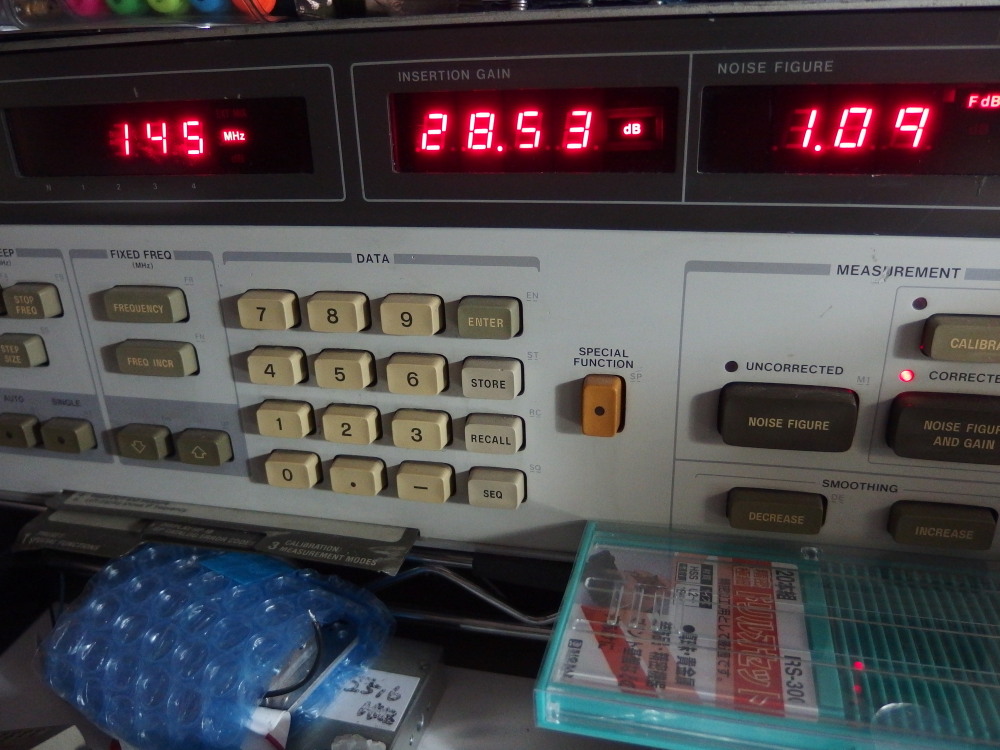

145MHz受信データー

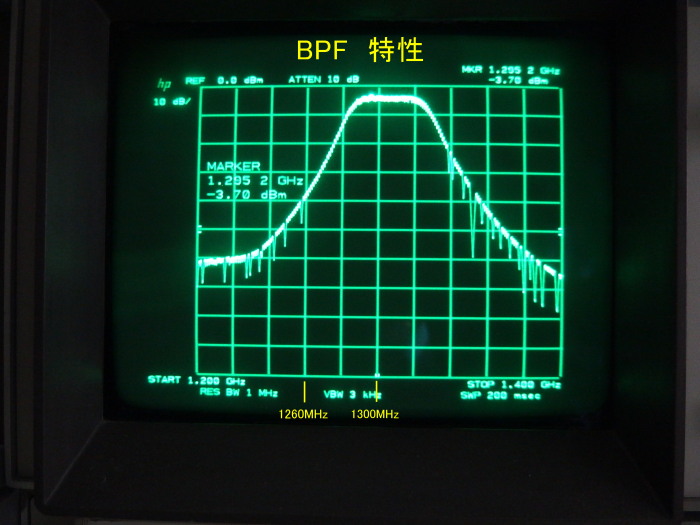

BPF

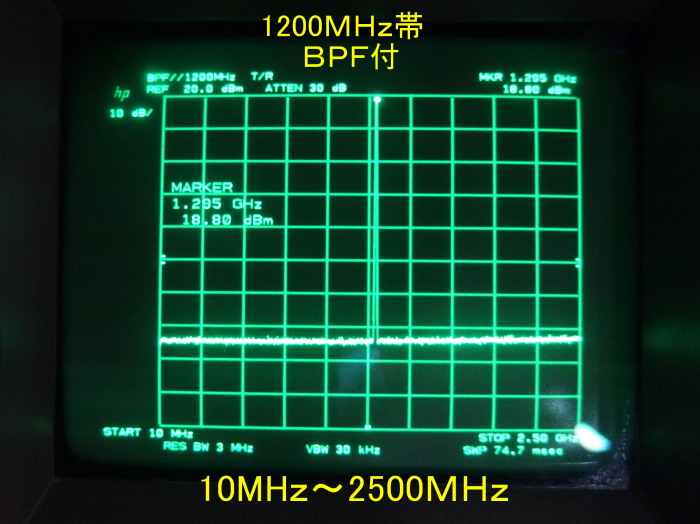

BPF付き
10MHzから2500MHz

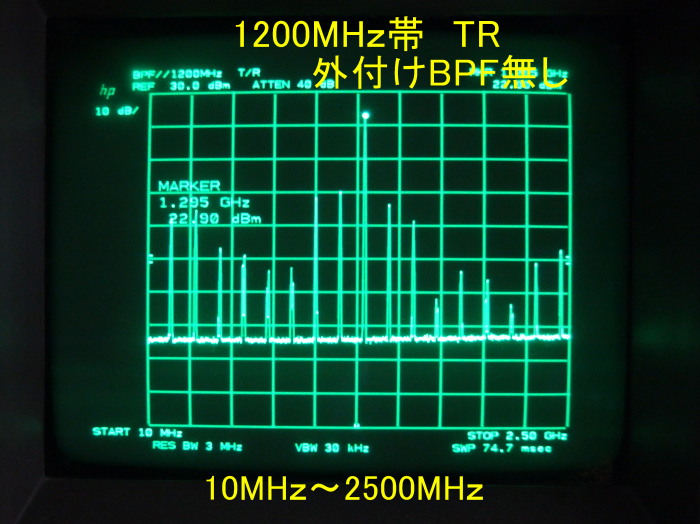

BPF無し
10MHzから2500MHz
