*********** 位置確認用LED点滅器 ***********
2017年8月31日 JA0DFR
135GHz帯見通し移動実験用に、ローカル局とライフルスコープで位置確認をする為、
目印としてLED点滅器を試作しました。
3色の赤・青・緑の500msec繰り返しの点灯でなく、30msecの短くする事によって、
白いような点滅動作の方が移動実験で確認しやすい感じです。

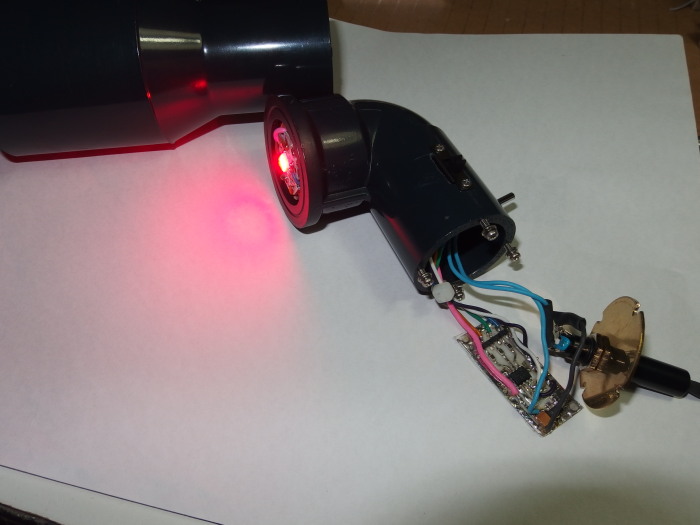

LED、基板は、塩ビ管に内に収納、
赤、青、緑のLEDを順番に繰り返し点灯、及び点滅の Picソフトを JH1GYE局（新井さん）に
設計をして頂きました。
**************************************************************************
LED点滅回路図ですが7pinがRで5pinがBです。R→G→Bの順番でまわります。
一回りしたら2pinの状態をチェックして次も点灯かあるいは消灯になります。
Pic②ピンGNDで動作します。
Pic③ピンはおまけで通常OPENで500msec間隔、GNDすると30msec間隔で点滅します。

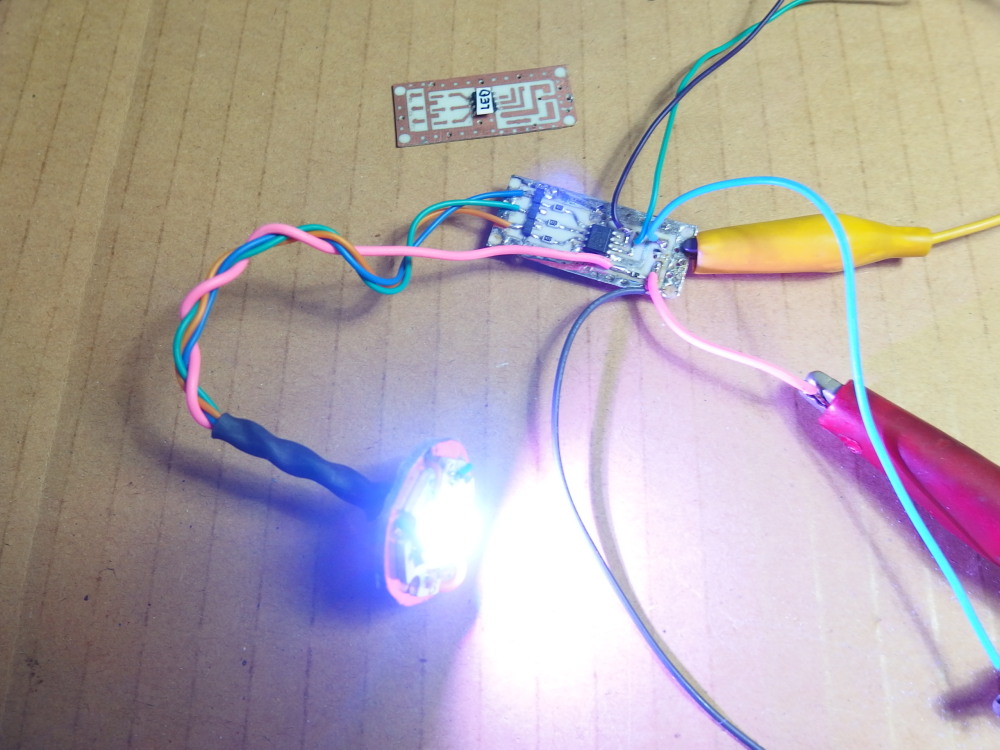

30msec間隔だと目の残像で3色合成されて白くなるかなと思っただけです。
なお12V電源なら添付回路図のようにしたほうが簡単になるかなと思います。
参考図です。
**************************************************************************
LEDは秋月電子製 http://akizukidenshi.com/catalog/g/gI-07233/
（放熱基板付1WハイパワーフルカラーRGBLED OSTCWBTHC1S）
他3wタイプもありました。
LED点滅、平場で動作確認をしました。フィールド実験で目視とライフルスコープでは、
どのくらいの距離が観測出来るか確認します。
浅妻 久和 JA0DFR
|
|
|
|
