2,516MHz ----> 5,032MHz 2逓倍器  de JA0DFR Jul/17/2017

*************************************************************
2516MHz ----> 5032MHz 2逓倍器 2017年7月14日 JA0DFR

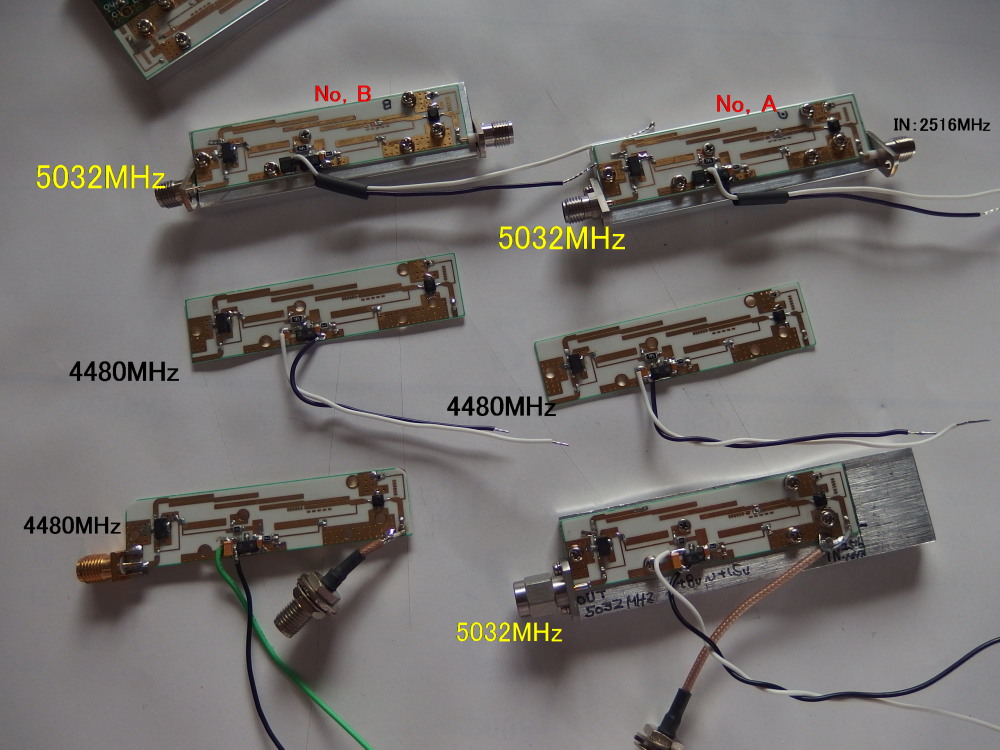

先回の4480MHz帯の4逓倍器パターンを数ミリカットし、

1部スタブを付け5032MHz用に改造しました。

データー
IN:2516MHz ・・・＞ OUT：5032MHz (MMIC:Vd：4.9v）
初回セット 初段+Vd 消費電流
0dBm ・・・・・・・・＞ +4.50dBm +2.684v +134.3mA
+5dBm ・・・・・・・＞ +10.0dBm +2.997v +128.6mA
+10dBm ・・・・・・＞ +13.0dBm +3.293v +122.7mA
******************************************************
IN:2516MHz ・・・＞ OUT：5032MHz (MMIC:Vd：4.4v）
No,A 初段+Vd 消費電流
0dBm ・・・・・・・・＞ +1.16dBm +2.596v +115.1mA
+5dBm ・・・・・・・・＞ +8.24dBm +2.934v +109.1mA
+10dBm ・・・・・・・＞ +12.76dBm +3.143v +105.0mA
******************************************************
IN:2516MHz ・・・＞ OUT：5032MHz (MMIC:Vd：4.4v）
No,B 初段+Vd 消費電流
0dBm ・・・・・・・・＞ +1.03dBm +2.615v +113.8mA
+5dBm ・・・・・・・・＞ +7.20dBm +2.906v +108.5mA
+10dBm ・・・・・・・＞ +11.78dBm +3.100v +104.7mA
******************************************************
浅妻 久和 JA0DFR

5032MHz

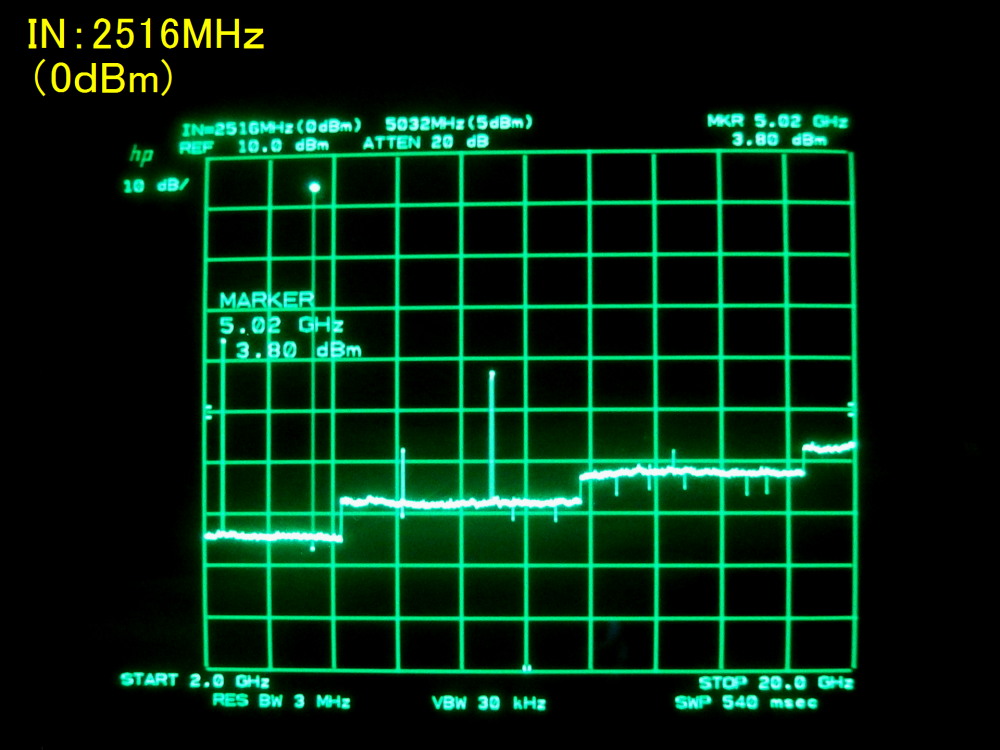

INPUT:0dBm

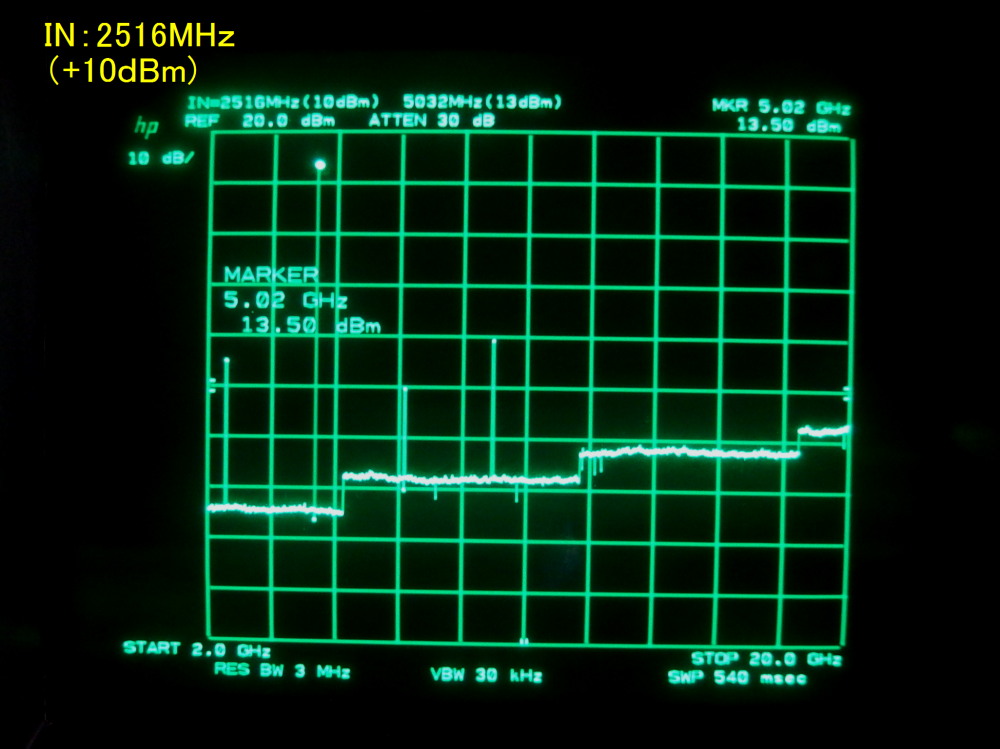

INPUT:10dBm

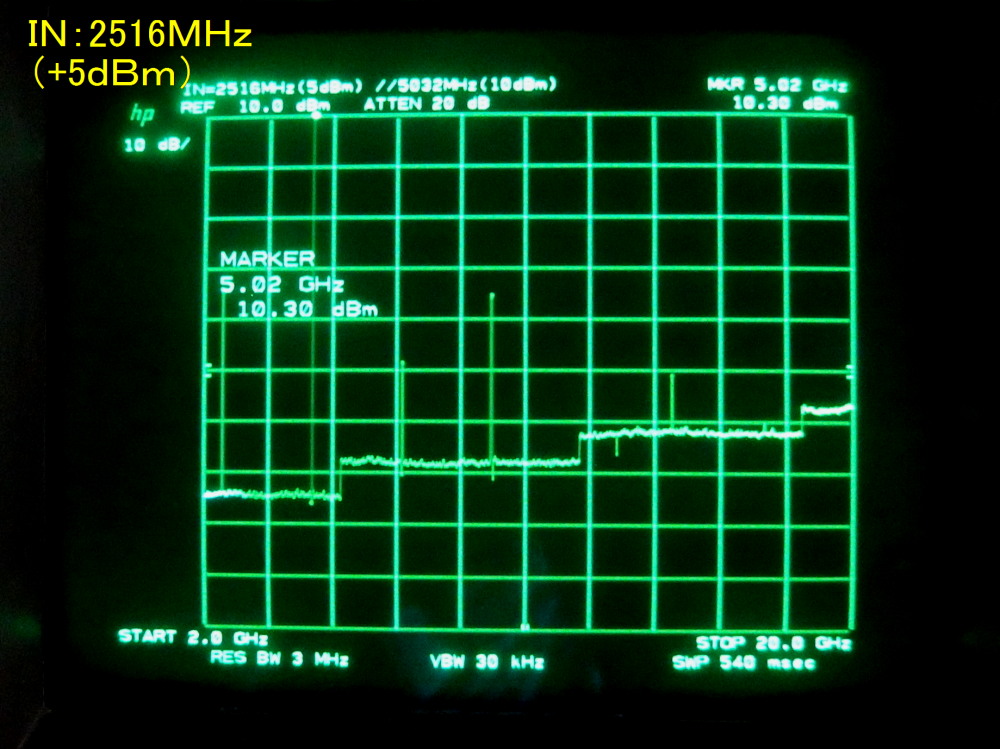

INPUT:5dBm

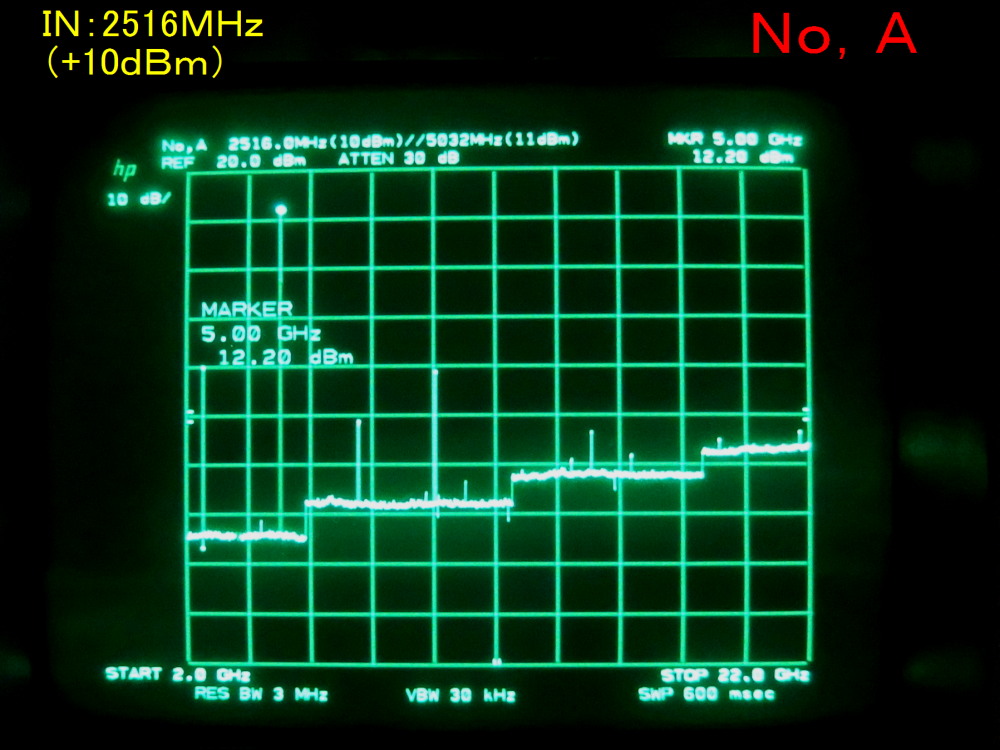

No:Ａ
No:Ｂ
